Utilizzo del Solid Doctor

Usare il Solid Doctor per individuare e correggere difetti in un solido. I seguenti sono classificati come difetti:

• Fori
• Sovrapposizioni
• Auto-intersezioni
• Ritaglio errato delle superfici

Occorre rimuovere tali difetti, in quanto posso causare la mancata esecuzione delle ulteriori operazioni sulla feature del solido.

Per usare il Solid Doctor:

1. Selezionare il solido che si desidera controllare per accertare l'assenza di difetti.
2. Fare clic sulla scheda Strumenti solido > pannello Correggi > Solid Doctor.
3. Usare la finestra di dialogo Solid Doctor per correggere tutti i difetti in un solido rimuovendo e riparando il ritaglio delle superfici difettose:

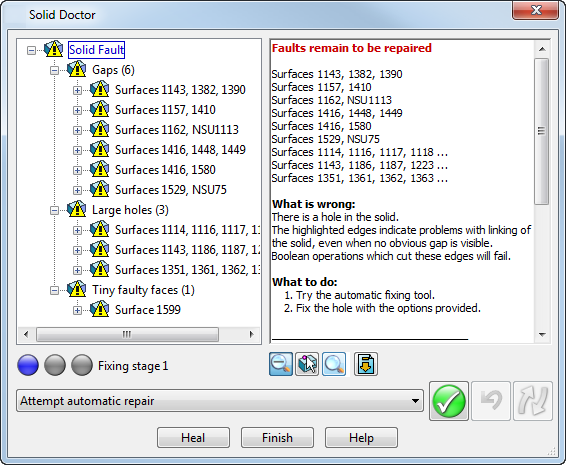

• Struttura dei difetti - Elenca i difetti presenti nel solido. È possibile selezionare difetti nella struttura dei difetti o nella finestra del modello. Se si seleziona un errore nella struttura, il suddetto viene evidenziato nel modello. È anche possibile selezionare un difetto nel modello per evidenziarlo nella struttura.



  Ad esempio:

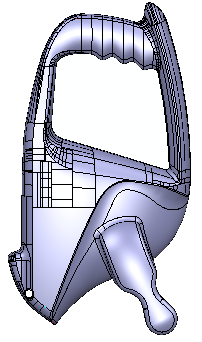

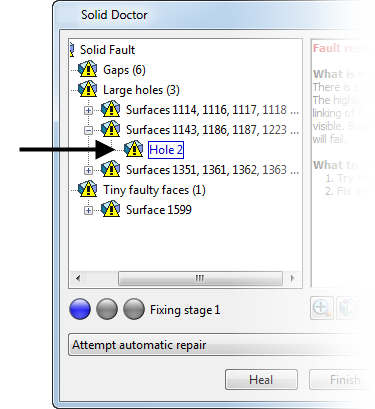

  1. Fare clic sul difetto nella struttura dei difetti.



  2. Fare clic sull'annotazione difetto nel modello.



• Informazioni difetto - Descrive il difetto selezionato.



  Sono fornite le seguenti informazioni sul difetto:

  • Cosa è errato: - Mostra una descrizione del difetto.
  • Cosa fare - Offre una procedura di correzione suggerita.
  • Operazioni di riparazione non riuscite - Elenca le operazioni di correzione che non sono riuscite.
• Zoom - Fare clic per ingrandire il modello al fine di ingrandire la vista del difetto selezionato. Ridurre per visualizzare l'intero solido.
• Visualizzazione difetti - Scegliere come si desidera visualizzare i difetti nella finestra del modello.
  • Visualizza aree difettose selezionate - Visualizza il difetto selezionato nella finestra del modello.
  • Visualizza tutte le aree difettose - Visualizza tutti i difetti nella finestra del modello.
  • Mostra aree interessate - Al momento non disponibile. Per sviluppo futuro.

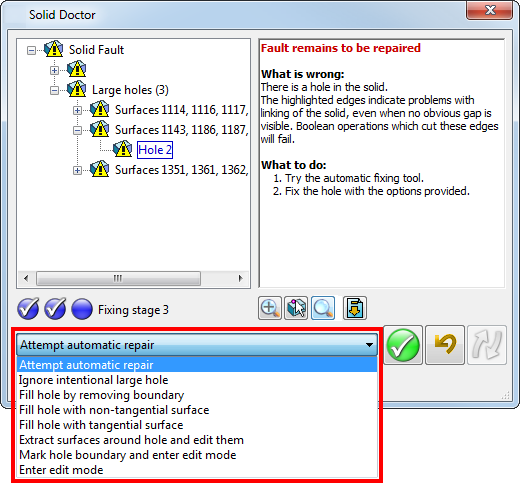

• Opzioni di riparazione - Selezionare un'opzione di correzione nell'elenco delle operazioni di riparazione disponibili. Per ulteriori dettagli, vedere l'elenco delle opzioni di riparazione. L'opzione di default è Tenta correzione automatica. A seconda dell'opzione di riparazione selezionata, è visualizzata la barra degli strumenti Doctor - Modifica.
• Applica - Fare clic per applicare l'opzione di riparazione.
• Annulla - Fare clic per annullare l'ultima opzione di riparazione.
• Ricontrolla - Fare clic per verificare l'assenza di difetti nel solido.
• Avanzate - Al momento non disponibile. Per sviluppo futuro.

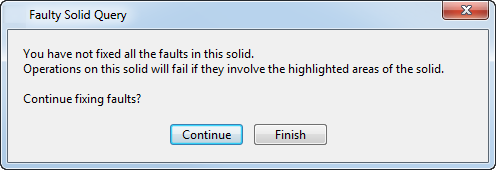

• Fine - Fare clic per chiudere la finestra di dialogo e verificare l'assenza di difetti. Se sono rilevati dei difetti, è visualizzata la finestra di dialogo Query solido difettoso:



  • Continua - Fare clic per aprire la finestra di dialogo Solid Doctor per continuare a correggere gli errori.
  • Fine - Fare clic per accettare le modifiche apportate dal Solid Doctor.
