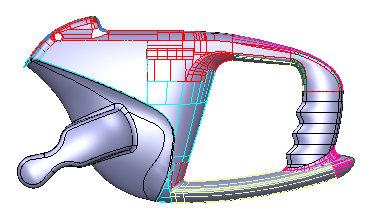

Il seguente modello illustra la creazione di un solido privo di difetti.
- Fare clic sulla scheda Home > pannello Selezione > Tutte le superfici.
- Fare clic sulla scheda Solido > pannello Crea > Da elementi > Da superfici/mesh.
- Fare clic su No per la Procedura guidata Rendi a tenuta stagna.
- Fare clic sulla scheda Strumenti solido > pannello Correggi > Solid Doctor.

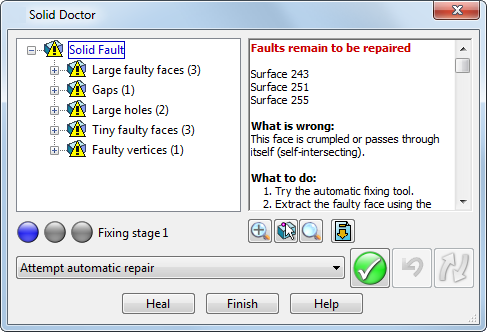

È visualizzata la finestra di dialogo Solid Doctor:
Il primo gruppo di difetti è selezionato nella struttura dei difetti ed è visualizzato nel modello.
- Selezionare Gap (1).
- Fare clic su Estrai superfici attorno al gap e modificale nell'elenco a discesa Opzioni di riparazione
- Fare clic su Elabora i difetti selezionati
. - Ingrandire attorno al gap nella finestra del modello e selezionare le 3 superfici visualizzate qui di seguito.
- Fare clic su Elimina
. - Fare clic sulla scheda Home > pannello Selezione > Tutte le superfici.
- Fare clic su Accetta nella barra degli strumenti Doctor - Modifica.
- Fare clic su Superfici difettose piccole (3).
- Fare clic su Elimina superfici nell'elenco a discesa Opzioni di riparazione.
- Fare clic su Elabora i difetti selezionati.
- Fare clic su Ricontrolla il solido per verificare l'assenza di difetti
. - Fare clic sull'etichetta Gap dei difetti nel modello.
- Fare clic su Estrai superfici attorno al gap e modificale nell'elenco a discesa Opzioni di riparazione.
- Fare clic su Elabora i difetti selezionati.
- Fare clic su Accetta nella barra degli strumenti Doctor - Modifica.
- Fare clic su Gap 1 nella struttura dei difetti.
- Fare clic su Riempi gap con superficie tangenziale nell'elenco a discesa Opzioni di riparazione.
- Fare clic su Elabora i difetti selezionati.
- Fare clic su Ricontrolla il solido per verificare l'assenza di difetti.

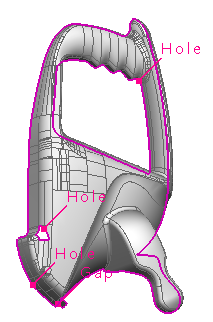

Il bordo esterno del solido è ora contrassegnato come foro.
- Fare clic su Ignora foro grande intenzionale nell'elenco a discesa Opzioni di riparazione.
- Fare clic su Elabora i difetti selezionati.
- Fare clic su Fine.
