Usare il menu contestuale Relazione per modificare o eliminare relazioni.
Per visualizzare il menu contestuale Relazione, fare clic con il tasto destro del mouse su uno dei seguenti elementi nella struttura dell'assieme:
- Diramazione Relazioni primarie
- Diramazione Relazioni secondarie
- La relazione (ad esempio, Coincidente, Perpendicolare)
Il menu contestuale Relazione visualizza una combinazione delle seguenti opzioni, a seconda dell'elemento selezionato:
- Crea - Visualizza la finestra di dialogo Crea relazione.
- Elimina - Elimina la relazione.
- Informazioni di selezione - Visualizza la finestra di dialogo Informazioni di selezione, che contiene dettagli degli oggetti selezionati e delle relazioni.
- Modifica - Visualizza la barra degli strumenti Modifica relazione. È possibile utilizzare questa opzione per modificare le relazioni primaria e secondaria.
- Soppressa - Rimuove la relazione tra i due componenti.
Un'icona
viene visualizzata accanto alla relazione primaria e secondaria corrispondente, per indicarne la soppressione:
Per aggiungere nuovamente la relazione, fare nuovamente clic sulla relazione nella struttura dell'assieme e selezionare Soppressa.
- Esplodi - Include od omette la relazione corrente da un'operazione di esplosione.
È possibile esplodere assiemi per consentire l'esame dei componenti. Ad esempio:
- Selezionare una relazione nella struttura dell'assieme.
- Fare clic con il tasto destro del mouse sul punto e selezionare Esplodi nel menu contestuale.
- Selezionare la scheda Assieme > pannello Modifica > Distanza di esplosione per visualizzare la barra degli strumenti Distanza di esplosione.
- Selezionare
nella barra degli strumenti Esplodi, per eseguire l'operazione di esplosione. Il componente secondario della relazione selezionata è incluso nell'operazione di esplosione:
- Inverti esplosione - Commuta la direzione di esplosione dei componenti.
Nota: Questa opzione è disponibile solo quando è selezionato Esplodi.
- Selezionare una relazione nella struttura dell'assieme.
- Fare clic con il tasto destro del mouse sulla curva e selezionare Inverti esplosione nel menu contestuale.
- Selezionare la scheda Assieme > pannello Modifica > Distanza di esplosione per visualizzare la barra degli strumenti Distanza di esplosione.
- Selezionare nella barra degli strumenti Esplodi, per eseguire l'operazione di esplosione.

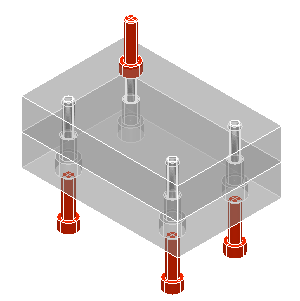

Il componente secondario della relazione selezionata viene esploso nella direzione opposta rispetto agli altri componenti:
