CAD 도면요소 그룹
CAD 도면요소 그룹은 부품 또는 표면으로 구성된 집합으로, Autodesk® CFD와 함께 설치된 대화상자를 사용하여 CAD 시스템에서 작성됩니다. 이 그룹을 사용하면 편리하게 할당 및 설계 연구 작성을 자동화할 수 있습니다. Autodesk® CFD로 실행하면 CAD 도면요소 그룹이 시나리오에 추가되고, 설계 연구 막대의 그룹 분기에 Autodesk® CFD 그룹으로 표시됩니다.
CAD 도면요소 그룹은 다음과 같은 방법에서 자동화하는 데 필수적입니다.
- 가장 다양한 유형의 규칙인 그룹 규칙은 Autodesk® CFD 설정(예: 경계 조건 또는 재료)을 CAD 도면요소 그룹의 객체에 연관시킵니다. 그룹 규칙은 CAD 도면요소 그룹과 긴밀하게 작동하여 Autodesk® CFD를 시작할 때 설정을 자동으로 적용합니다.
- 설계 연구 빌더 프로세스의 중요한 부분은 CAD 모델의 도면요소를 Autodesk® Simulation CFD 설정과 연관하는 것입니다. 설계 연구에서 각 설정을 CAD 도면요소 그룹에 연관시키면 설계 연구를 시작할 때 그룹에 포함된 CAD 도면요소에 설정이 자동으로 지정됩니다.
CAD 도면요소 그룹을 작성하고 채우려면

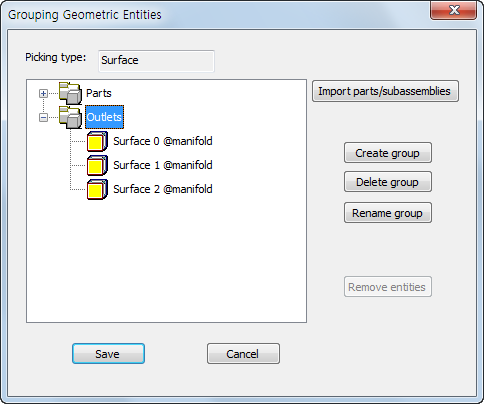

CAD에서 CAD 도면요소 그룹 아이콘 또는 명령을 클릭합니다. 그러면 형상 도면요소 그룹화 대화상자가 열립니다.
그룹 작성을 클릭합니다.
선택 유형을 볼륨 또는 표면으로 설정합니다.
그룹 이름을 입력합니다. (이 이름은 Autodesk® CFD에 표시되므로 설명하는 이름을 사용합니다.)
그룹 이름을 강조 표시하고 CAD 모형에서 도면요소를 선택합니다.
참고: 고유한 각 개별 경계 조건 및 재료에 대한 CAD 도면요소 그룹을 작성하십시오.
부품 및 부분조립품에서 CAD 도면요소 그룹 가져오기
최상위 조립품(예: 부품 및 부분조립품) 내에 포함되지 않은 CAD 도면요소 그룹은 최상위 조립품을 시작해도 Autodesk® CFD에 자동으로 들어오지 않습니다. 그러한 그룹을 최상위 조립품에 신속하게 추가하려면 최상위 조립품이 활성 문서인지 확인하고 형상 도면요소 그룹화 대화상자에서 부품/부분조립품 가져오기를 클릭합니다.
그러면 부분조립품의 CAD 도면요소 그룹이 최상위 조립품에 복사됩니다. 이러한 CAD 도면요소 그룹에는 부품 및 부분조립품에 있는 것과 동일한 항목이 포함되어 있습니다. 그룹이 복사본이므로 새로 작성한 그룹을 수정하거나 삭제해도 부분조립품에 있는 그룹에 영향을 주지 않습니다.

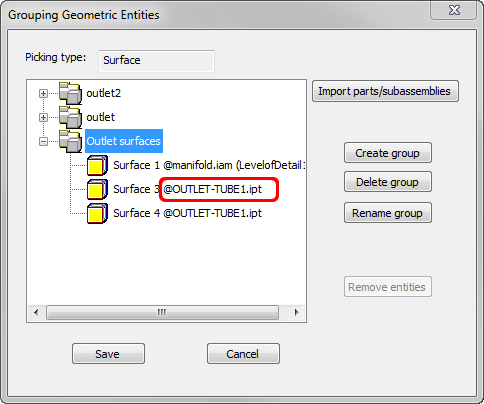

그룹을 가져온 부품 또는 부분조립품의 이름은 각 항목 옆에 나타납니다.
부품/부분조립품 가져오기를 클릭할 때마다 하위 구성요소의 모든 CAD 도면요소 그룹을 열려 있는 문서로 가져옵니다.
CAD 도면요소 그룹 사용의 예...
Autodesk® CFD의 CAD 도면요소 그룹
CAD 도면요소 그룹 = Autodesk® CFD 그룹
모형을 Autodesk® CFD로 시작하면 CAD 도면요소 그룹 및 해당 컨텐츠가 설계 연구 막대의 그룹 분기에 나열됩니다. 이러한 그룹은 기존 그룹처럼 동작하므로 필요에 따라 수정할 수 있습니다.
CAD 모형을 처음에 Autodesk® CFD로 시작한 후에 CAD 모형의 CAD 도면요소 그룹에서 도면요소를 추가하거나 제거하면 다음에 모형을 시작할 때 Autodesk® CFD의 그룹이 자동으로 업데이트됩니다. 자동 그룹 업데이트를 사용 안 함으로 설정하려면
- 설계 연구 막대에서 그룹 이름을 마우스 오른쪽 버튼으로 클릭합니다.
- CAD에서 실행 시 업데이트를 선택해제합니다.
