Microsoft® Excel에서 템플릿 작성

일반적으로 템플릿을 작성하는 가장 좋은 방법은 템플릿 관리자를 사용하는 것입니다. 단, 템플릿에 비슷한 설정이 매우 많이 포함된 경우는 예외입니다. 이러한 상황에서는 Excel의 간단한 테이블 형식을 사용하여 템플릿을 작성하는 것이 훨씬 쉽습니다. 완료되면 ".csv" 파일을 읽을 수 있도록 템플릿 관리자로 내보냅니다.

Excel에서는 유사한 항목을 쉽게 복사하여 붙여넣을 수 있고, 필요에 따라 손쉽게 약간만 변경할 수 있습니다. 테이블 형식 정의를 통해 얻을 수 있는 유연성 덕분에 작업 흐름을 단순화하고 보다 쉽게 템플릿을 저장해 다른 사용자와 공유할 수 있습니다.

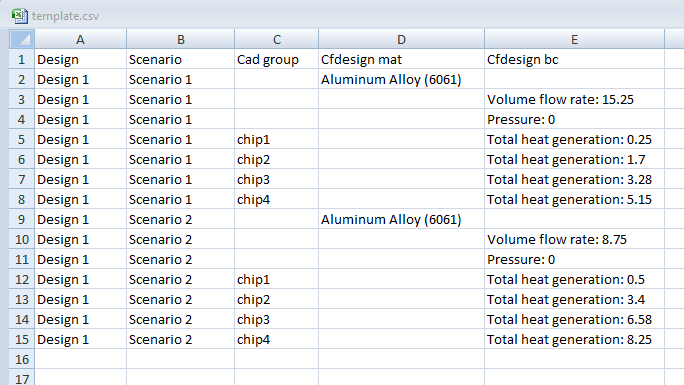

다음은 Excel에서 작성한 템플릿의 예입니다.

이 템플릿은 동일한 설계에서 시나리오 두 개를 구성합니다. 알루미늄 재료, 입구 및 출구 경계 조건을 정의하고 일련의 열 하중을 CAD 도면요소 그룹에 연결합니다.

형식

• 열 A = 설계 이름
• 열 B = 시나리오 이름
• 열 C = CAD 도면요소 그룹 이름(해당되는 경우)
• 열 D = Autodesk® CFD 재료 데이터베이스의 Autodesk® CFD 재료 이름
• 열 E = Autodesk® CFD 경계 조건 유형 및 값(해당되는 경우)

템플릿이 설계 연구에 열려 있으면 CAD 도면요소 그룹에 연결된 설정은 형상 도면요소에 자동으로 지정됩니다.

비연관 설정이 설계 연구 막대에 지정되지 않음으로 나열됩니다. 시뮬레이션을 실행하려면 이러한 설정이 모형 도면요소에 수동으로 연관되어야 합니다.

템플릿 파일을 가져오려면

1. 템플릿 관리자를 엽니다.
2. 찾아보기를 클릭하고 csv 파일을 선택합니다.
3. 저장을 클릭하여 설계 연구에 템플릿을 추가합니다.
