뷰 > 모양

뷰 > 모양의 컨트롤을 사용하여 모델 화면표시를 정의합니다. 결과가 표시될 때 이러한 옵션 중 일부만 사용할 수 있으며 나머지는 설정 및 결과 뷰에서 사용할 수 있습니다. 이 항목에는 모든 옵션이 설명되어 있습니다.

비주얼 스타일

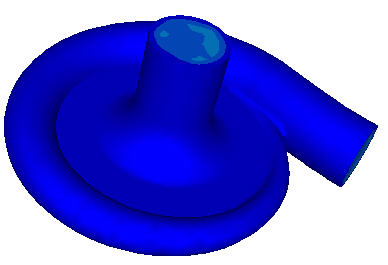

	음영처리 모형의 채워진 뷰를 표시합니다. 이 스타일을 사용하여 모형의 외부 표면을 볼 수 있습니다. 내부 피쳐를 보려면 다른 부품 또는 표면을 숨깁니다.

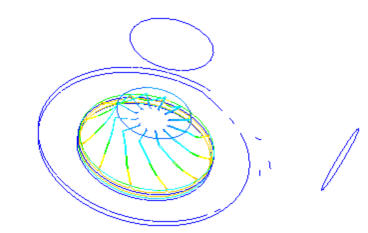

	윤곽 모형 모서리를 음영처리 없이 표시합니다. 내부 피쳐를 보려면 이 스타일을 사용합니다. 평면 및 등위면이 작성되면 윤곽 스타일이 자동으로 호출됩니다.

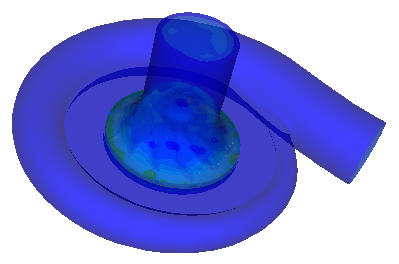

	투명 모형의 투명 뷰를 표시합니다. 모형 표면 외에 내부 피쳐도 보려면 이 스타일을 사용합니다.

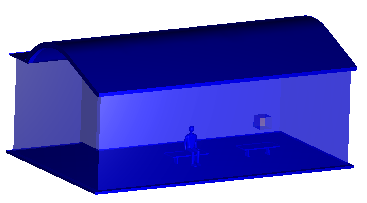

	재료 기반 모든 유체 재료 부품을 투명으로, 모든 솔리드 재료 부품을 솔리드로 표시합니다. 참고: 오른쪽 그림에서, 솔리드 재료에 해당하는 주변 벽은 유체 재료 및 침수된 솔리드 부품을 표시하기 위해 숨겨져 있습니다.

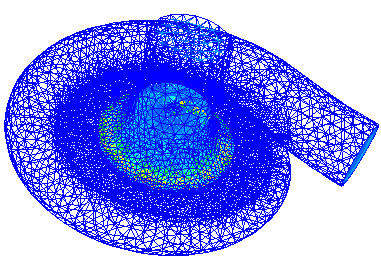

	와이어프레임(결과만 해당) 메쉬 요소의 모서리를 표시합니다. 모형 전체의 상대적인 메쉬 분포를 보려면 이 스타일을 사용합니다.

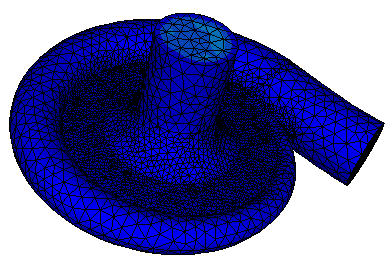

	음영처리 메쉬(결과만 해당) 모형의 음영처리 뷰에 메쉬 요소 모서리를 표시합니다. 결과 메쉬 분포를 보려면 이 스타일을 사용합니다.

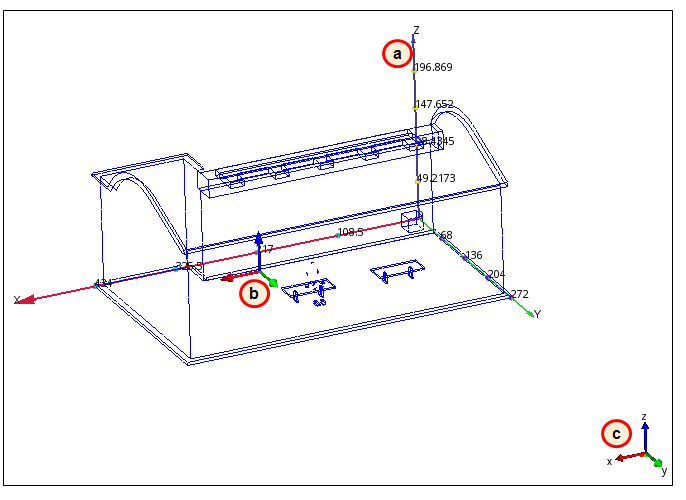

축

축 메뉴를 확장하여 다음 세 가지 좌표 축의 화면표시를 전환합니다.

A. 경계 좌표 축

B. 로컬 좌표 축

C. 전역 축

인접 필드의 값은 축 증분 값입니다. 필드 오른쪽에 있는 화살표를 사용하여 이 값을 변경합니다.

선택 리스트

선택 리스트의 표시를 전환합니다. 선택 리스트는 활성 작업에 따라 여러 역할을 수행합니다.

설정 작업

• 선택 리스트에는 시뮬레이션 모형을 정의하는 동안 선택된 항목 이름이 표시됩니다. 선택된 항목을 알면 복잡한 모형을 쉽게 설정할 수 있습니다.

결과 작업

• 평면 및 등위면 결과 작업에서 선택 리스트에는 모든 평면 및 등위면이 각각 표시됩니다.
• 벽 계산기, 부품및 점 결과 작업에서 선택 리스트에는 현재 작업에 관련된 컨트롤이 포함되어 있습니다. 이러한 컨트롤 중 일부만 리본 상황별 패널에서 사용할 수 있습니다.

선택 리스트는 고정되어 있지 않으며, 그래픽 창 내에서 정해진 위치가 없습니다.

선택 리스트 전환 또한 신속 접근 도구막대에 있습니다.

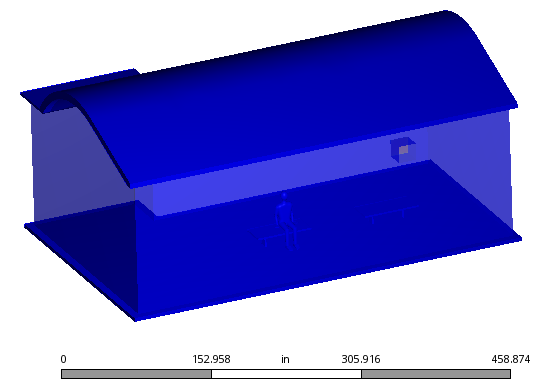

축척

모형 축척의 화면표시를 전환합니다. 이는 모형의 실제 길이를 이해하는 데 유용합니다.

투시/직교

직교 및 투시 간을 전환하여 모형의 깊이 뷰를 조정할 수 있습니다.

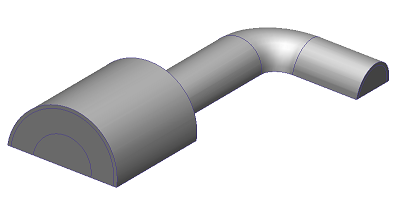

직교:

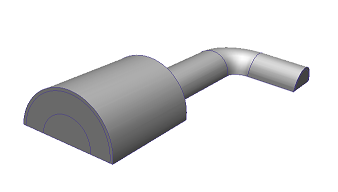

투시:

직교는 모형 도면요소를 실제 크기로 표시합니다. 모형이 데카르트 축에 맞춰 정렬되었을 때 선택 작업을 수행하는 경우에는 이 상태가 유용합니다.

투시는 보는 사람으로부터 더 멀리 떨어져 있는 객체의 크기를 줄여 모형에 "깊이"를 제공합니다. 또한 물리적으로 좀 더 사실적인 뷰를 제공합니다.

직교 뷰 사용을 보여 주는 예...

배경

배경을 사용하여 그래픽 창의 색상을 설정합니다. 다양한 색상 및 색상 분포 중에서 선택합니다.

기본적으로 CAD(Autodesk® Inventor, Pro/Engineer 및 Solid Works)에서 시작할 경우 배경 색상이 자동으로 설정됩니다. 이를 수정하려면 응용프로그램 메뉴(왼쪽 상단 구석의 버튼)를 열고 옵션을 클릭합니다. 배경 색상을 CAD 종속에서 사용자 정의로 변경합니다.

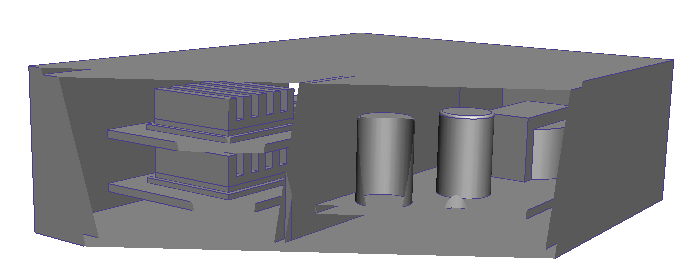

Z 클립

모형 내부를 보려면 Z 클립을 사용합니다. 앞쪽 평면 및 뒤쪽 평면 슬라이더를 사용하여 내부가 보이는 정도를 제어합니다.

내부 모형 가장자리가 흐리게 표시되면 메쉬 계수를 늘립니다.

Z 클립 평면을 기본 상태로 되돌리려면 재설정을 클릭하거나 Z 클립 컨트롤 및 크링클 절단 대화상자를 닫습니다.

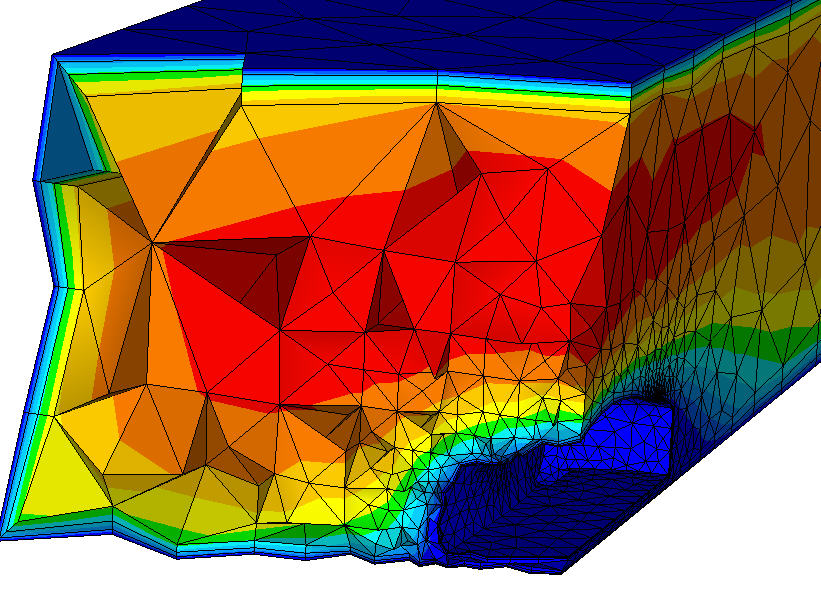

크링클 절단

모형 내부의 메쉬를 보려면 크링클 절단을 선택합니다. 이 옵션을 사용하여 내부 메쉬 분산을 검사합니다.

크링클 절단 뷰를 해제하려면 크링클 절단을 선택해제하거나 Z 클립 컨트롤 및 크링클 절단 대화상자를 닫습니다.

범례

기본적으로 결과가 표시될 때 결과 범례가 나타납니다. 범례를 숨기려면 범례를 클릭합니다.

범례 크기는 수직으로 스택된 최대 범례 수로 정의됩니다. 범례 전환 옆의 필드에서 이 옵션을 조정합니다.

• 범례 크기를 줄이려면 이 값을 늘립니다. 이렇게 하면 수직으로 스택할 수 있는 범례 수가 늘어납니다.
• 범례 크기를 늘리려면 이 값을 줄입니다. 이렇게 하면 수직으로 스택할 수 있는 범례 수가 줄어듭니다.

범례 조정에 대한 자세한 정보...

표면 블랭킹

결과를 볼 때 체적 대신 표면을 숨기려면(기본값) 표면 블랭킹을 클릭합니다.

도면요소 숨기기에 대한 자세한 정보...

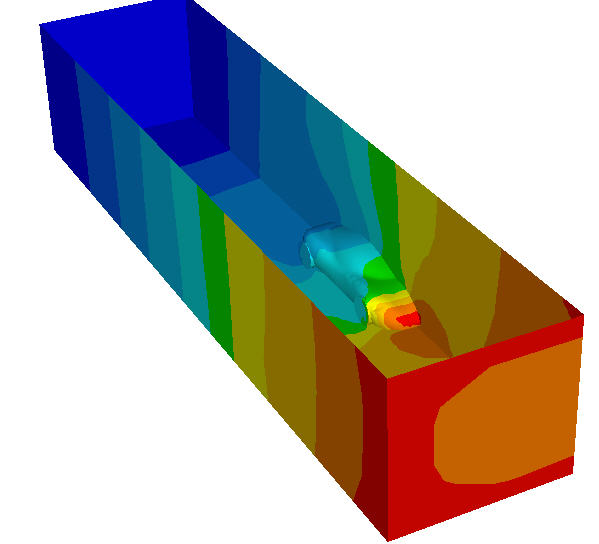

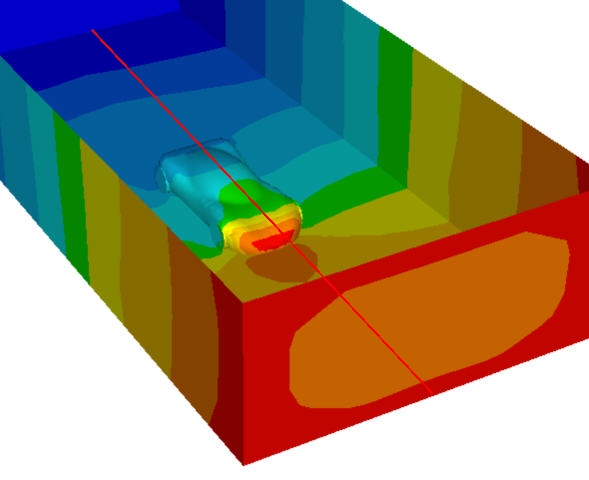

대칭

결과가 표시될 때 평면에 대해 모형 및 모든 시각화 도면요소를 반사하려면 대칭을 사용으로 설정합니다. 이 옵션은 대칭으로 나뉘어진 모형에 유용합니다.

대칭을 활성화하려면

• 미러 사용을 선택합니다.
• 모형이 메쉬되었으나 대칭을 사용 안 함으로 설정한 경우 결과 탭과 뷰 탭을 차례로 클릭합니다.

반사 평면을 정의하려면

• 평면형 표면을 선택합니다.
• 또는 X-Y, Y-Z또는 Z-X를 클릭합니다.

대칭을 사용 안 함으로 설정하려면

• 미러 사용을 선택해제합니다.

드롭다운 메뉴

패널 제목 표시줄의 슬라이드 아웃 화살표를 클릭하여 다음 컨트롤에 액세스합니다.

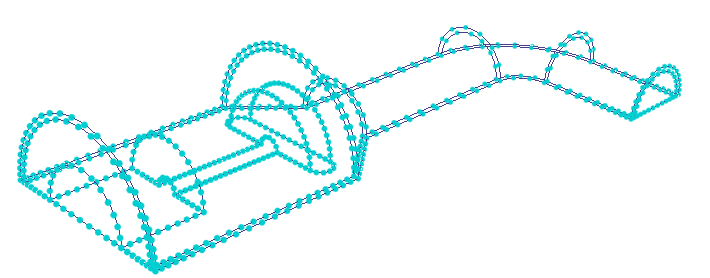

메쉬 시드

메쉬 정의에 도움이 되도록 메시 생성 시 메쉬 시드는 노드의 위치를 나타냅니다. 이 정보는 메쉬를 생성하기 전에 조정이 필요한 메쉬 분포 영역을 식별하는 데 도움이 됩니다. 메쉬 시드는 기본적으로 표시됩니다.

여러 가장자리가 포함되어 있는 복잡한 모형에서는 메쉬 시드 때문에 그래픽 성능이 저하될 수 있습니다. 탐색을 향상시키려면 메쉬 시드를 사용하여 사용 안 함으로 설정합니다.

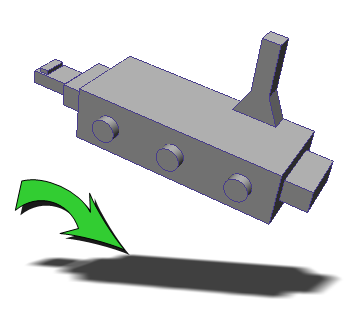

모형 그림자

모형 형상 아래에 그림자를 표시하려면 모형 그림자를 사용합니다.

결과 표시를 시각적으로 강조해주므로 식별하는 데 도움이 됩니다.

메쉬 분산 수정에 대한 자세한 정보...
