Dowiedz się, jak wyświetlać momenty zginające na belkach dla wybranego przypadku obciążenia.
- Kontynuuj pracę w tym projekcie lub otwórz projekt Frame_3D_Analysis.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Na standardowym pasku narzędzi rozwiń menu rozwijane Układy i wybierz opcję Rezultaty, jak pokazano poniżej.
Układ jest podzielony na trzy części: Widok, okno dialogowe Wykresy i tabela Reakcje w układzie współrzędnych.
- Kliknij w obszarze rysunku, aby anulować zaznaczenie belek o numerach 6, 7, 11 i 12.
- Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu i wybierz opcję 4: LL1, jak pokazano poniżej:

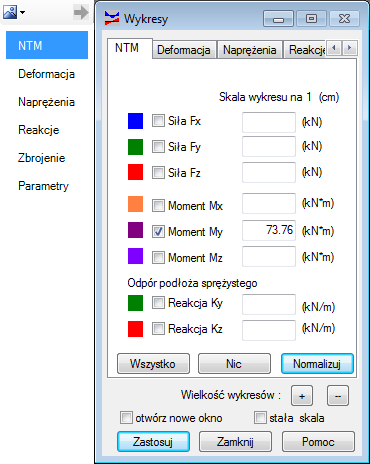

- Przejdź do karty NTM w oknie dialogowym Wykresy, wybierz opcję Moment MY i kliknij przycisk Normalizuj.
Uwaga: Kliknięcie przycisku Normalizuj spowoduje automatyczne skalowanie wartości wybranego typu diagramu.
- Aby wyświetlić wartości numeryczne sił wewnętrznych, przejdź do karty Parametry.
Wskazówka: Możesz przejść do karty Parametry bez konieczności przewijania kart. Umieść wskaźnik myszy nad strzałką w pobliżu lewego górnego rogu okna dialogowego, aby wyświetlić listę kart.

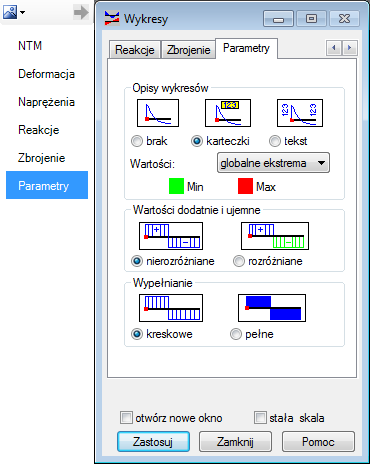

- Na karcie Parametry ustaw pole Opis wykresu na karteczki, a następnie wybierz opcję globalne ektrema z menu rozwijanego Wartość.
- Kliknij przycisk Zastosuj.

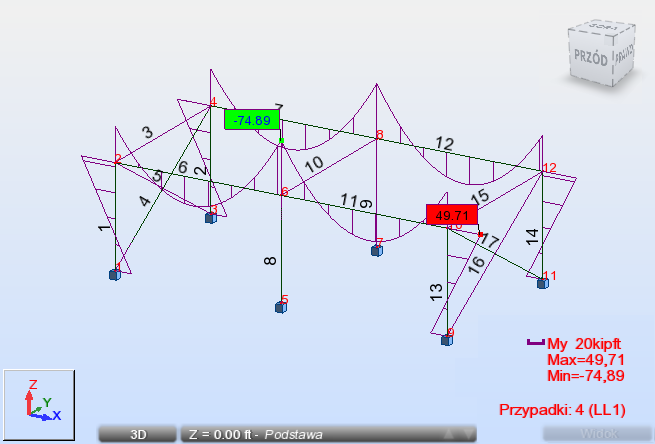

- W widoku wyświetlane są wykresy momentu gnącego dla wszystkich belek, tak jak pokazano poniżej.
- Przejdź do karty NTM w oknie dialogowym Wykresy, usuń zaznaczenie opcji Moment MY i kliknij przycisk Zastosuj.
