Uruchamianie analizy i przeglądanie wyników

W tym samouczku pokazano, jak rozpocząć proces analizy i wyświetlić jej wyniki.

Obejrzenie tego samouczka powinno zająć około 10 minut.

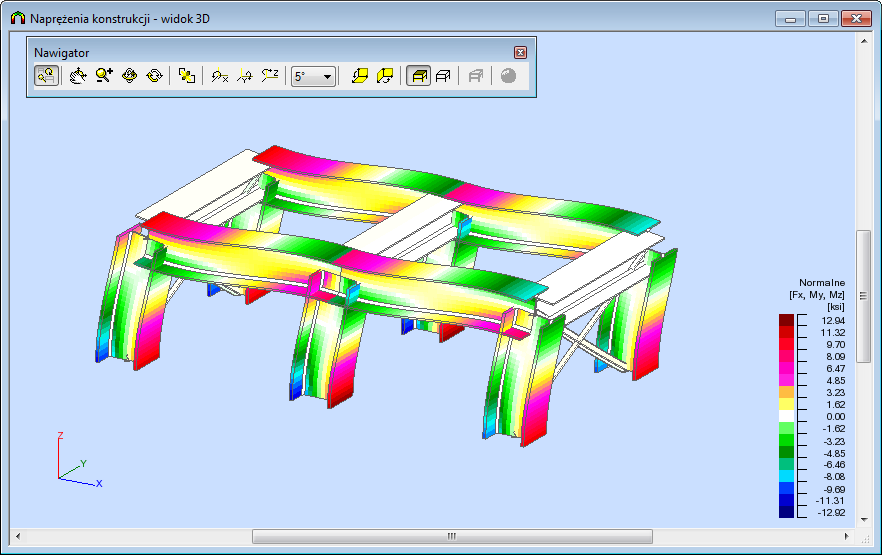

Mapy naprężeń dla konstrukcji 3D są przedstawione poniżej.

Kliknij tutaj, aby rozpocząć ćwiczenie.

Lista zadań:

  1. Uruchamianie obliczeń
    Dowiedz się, jak rozpocząć proces analizy (statyka liniowa).
  2. Wyświetlanie wyników dotyczących belek w postaci graficznej
    Dowiedz się, jak wyświetlać momenty zginające na belkach dla wybranego przypadku obciążenia.
  3. Wyświetlanie wyników dla prętów w postaci tabeli
    Dowiedz się, w jaki sposób wyświetlić siły wewnętrzne i przemieszczenia dla poszczególnych przypadków obciążenia i ich kombinacji.
  4. Analiza naprężeń konstrukcji
    Dowiedz się, jak pobrać i analizować wykresy naprężeń/mapy dla konstrukcji.
  5. Podsumowanie
    Gratulacje! Zakończono pracę z tym samouczkiem.
