Wyświetlanie wyników dla prętów w postaci tabeli

Dowiedz się, w jaki sposób wyświetlić siły wewnętrzne i przemieszczenia dla poszczególnych przypadków obciążenia i ich kombinacji.

Uwaga: W tabelach istnieje możliwość wyświetlania różnych typów wartości, takich jak siły, przemieszczenia, reakcje, naprężenia itp. Tabele można w prosty sposób eksportować do programu MS Excel® (wystarczy kliknąć prawym przyciskiem myszy w obszarze tabeli) i sortować, wybierając konkretne przypadki obciążenia, typy prętów itp. Zaawansowani użytkownicy mogą również zdefiniować „grupy" i wyświetlić wyniki tylko dla tych grup.

1. Kontynuuj pracę z projektem lub otwórz projekt Frame_3D_Analysis.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
2. Na standardowym pasku narzędzi rozwiń menu rozwijane Układy i wybierz opcję Rezultaty, jak pokazano poniżej:


   Układ jest podzielony na trzy części: Widok, okno dialogowe Wykresy i tabela Reakcje w układzie współrzędnych.

3. Kliknij opcje WidokTabele.

   Możesz też kliknąć prawym przyciskiem myszy w oknie Widok—Przypadki, a następnie kliknąć w menu kontekstowym opcję Tabele.

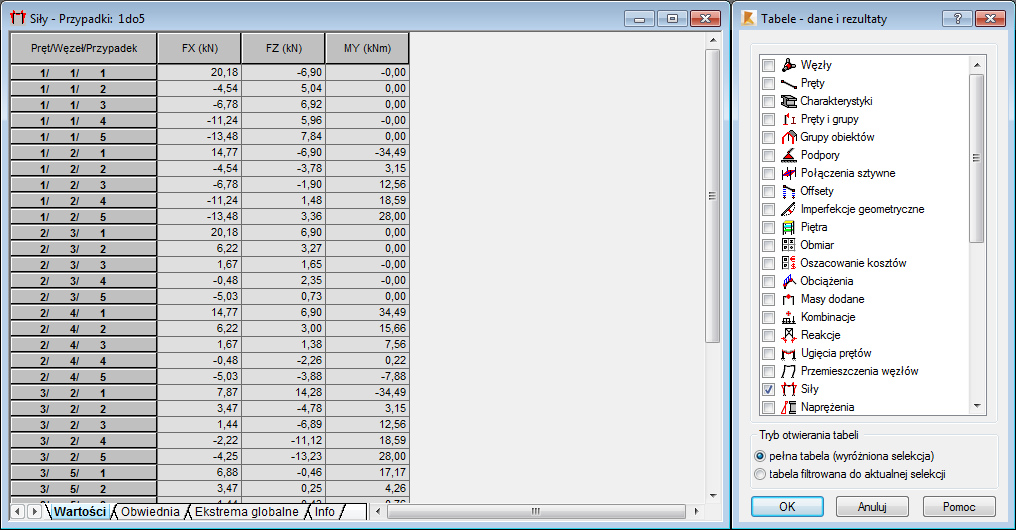

   Zostanie otwarte okno dialogowe Tabele: dane i wyniki.

4. Wybierz opcję Siły, a następnie kliknij przycisk OK.

   Można również kliknąć opcję (Siły — tabela) na pasku narzędzi Model konstrukcji z prawej strony okna programu.

   Otwiera się tabela Siły, w której wyświetlają się informacje na temat sił wewnętrznych. Karty dostępne u dołu tabeli umożliwiają wizualizację danych z kolumn Wartości, Obwiednia i Ekstrema globalne.


5. Na pasku narzędzi wyboru, w oknie Wybór przypadków, rozwiń menu rozwijane Przypadki i wybierz opcję 5: COMB1.


   Tabela zostanie uaktualniona i będzie zawierała wyniki dla przypadku COMB1.

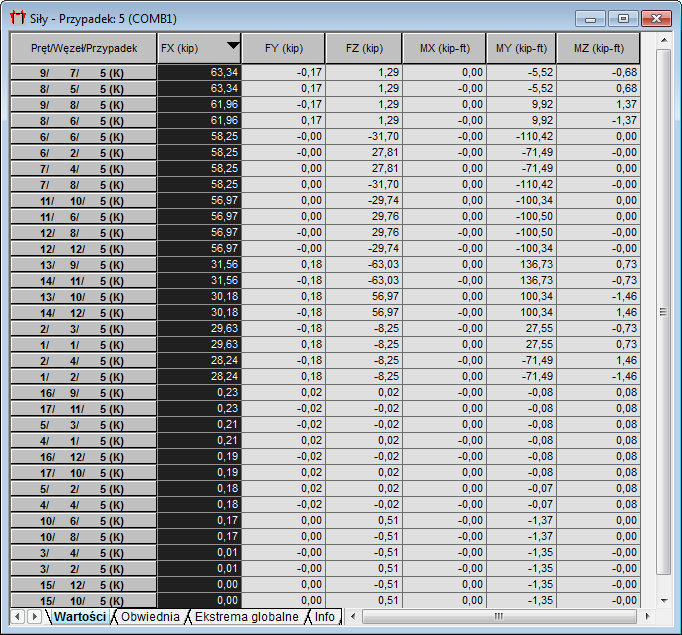

6. W tabeli Siły kliknij dwukrotnie nagłówek kolumny FX, aby posortować siły od wartości maksymalnych do minimalnych.

7. Kliknij opcje WidokTabele.

   Możesz też kliknąć prawym przyciskiem myszy w oknie Widok—Przypadki, a następnie kliknąć w menu kontekstowym opcję Tabele.

   Zostanie otwarte okno dialogowe Tabele: dane i wyniki.

8. Wybierz opcję Przemieszczenia węzłów, a następnie kliknij przycisk OK.

   Można również kliknąć przycisk (Przemieszczenia) na pasku narzędzi Model konstrukcji z prawej strony okna programu.

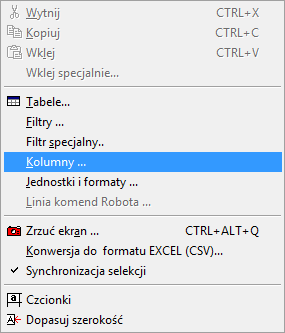

9. Kliknij prawym przyciskiem myszy w tabeli Przemieszczenia, a następnie w menu kontekstowym kliknij opcję Kolumny.

10. W oknie dialogowym Wybór wielkości węzłowych:
    • Przejdź do karty Przemieszczenie i wybierz opcję U — przemieszczenia całkowite
    • Przejdź do karty Ogólne, a następnie wybierz opcję Współrzędne z grupy Selekcja informacji o węzłach.
11. Kliknij przycisk OK.

    Do tabeli Przemieszczenia zostały dodane cztery nowe słupy (tak jak pokazano na poniższej ilustracji).

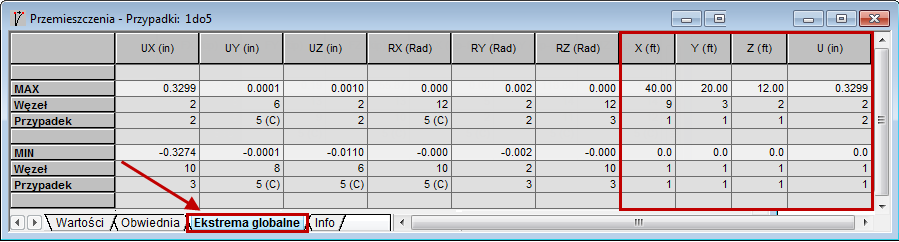

12. W tabeli Przemieszczenia przejdź do karty Ekstrema globalne, znajdującej się u dołu tabeli.

13. Zamknij tabele Przemieszczenia i Siły.
