Упражнение 3. Использование быстрых ссылок на данные

В данном упражнении некоторые из быстрых ссылок используются в новом чертеже.

Это упражнение продолжает Упражнение 2. Создание быстрых ссылок на данные.

Быстрые ссылки на данные на новом чертеже

Прим.:

Перед началом выполнения этого упражнения необходимо создать быстрые ссылки на данные в соответствии с инструкциями предыдущего упражнения.

1. Откройте чертеж Project Management-2.dwg, доступный в папке чертежей для учебных пособий.

   Этот чертеж пуст. На следующих этапах Вам предлагается создать ссылку на объекты, для которых в предыдущем упражнении были созданы быстрые ссылки на данные.

2. В области инструментов на вкладке «Навигатор» в коллекции «Быстрые ссылки на данные»«Поверхности» щелкните правой кнопкой мыши элемент «EG». Выберите «Создать ссылку».

   Обратите внимание, что в диалоговом окне «Создание ссылки для поверхности» для поверхности можно задать «Имя», «Описание», «Стиль» и «Материал для тонирования». Параметры, определяющие данный объект, невозможно изменить на текущем чертеже, однако есть возможность настройки свойств этого объекта. Для данного упражнения принимаются существующие настройки свойств за исключением стиля поверхности.

3. В диалоговом окне «Создание ссылки для поверхности» в строке «Стиль» щелкните на столбце «Значение». Нажмите кнопку .
4. В диалоговом окне «Выберите стиль поверхности» выберите Contours 5m and 25m (Background) (Горизонтали 5 м и 25 м (Фон)). Нажмите «OK».
5. В диалоговом окне «Создание ссылки для поверхности» нажмите кнопку «OK».

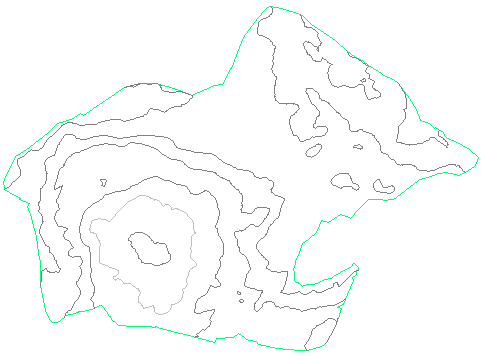

   Поверхность EG отображается на чертеже с применением заданного стиля.

   Прим.:

   Если поверхность не видна, в командной строке введите ZE.



   Теперь, когда быстрые ссылки на данные снабжены связями, текущий чертеж связан с проектом быстрых ссылок на данные. Обратите внимание, что в строке заголовка Autodesk Civil 3D [Tutorial Data Shortcuts Project] (Учебный проект быстрых ссылок на данные) отображается после имени чертежа.

6. В области инструментов на вкладке «Навигатор» разверните коллекцию Project Management-2 «Поверхности».

   Обратите внимание, что поверхность EG отображается в коллекции «Поверхности». Значок указывает на то, что поверхность была создана из быстрой ссылки на данные.

7. В коллекции «Быстрые ссылки на данные»«Трассы» щелкните правой кнопкой мыши элемент First Street (Первая улица). Выберите «Создать ссылку».
8. В диалоговом окне «Создание ссылки для трассы» нажмите «OK».

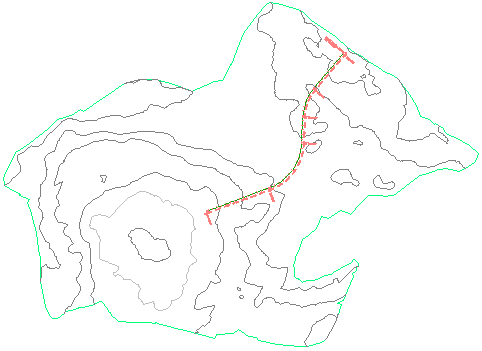

   Трасса отображается на чертеже.



Создание объекта из опорных объектов

1. Выберите вкладку «Главная» панель «Создание проекта» раскрывающийся список «Профиль» «Создать профиль поверхности» найти.
2. В диалоговом окне «Создание профиля по поверхности» задайте следующие параметры:
   • «Трасса»: First Street (Первая улица)
   • «Выберите поверхности»: EG
3. Выберите «Добавить».
4. Щелкните на «Вычертить на виде профиля».
5. В Мастере «Создание вида профиля» на странице «Общие» выберите для параметра «Стиль вида профиля» значение «Основные линии сетки».
6. Щелкните на «Создание вида профиля».

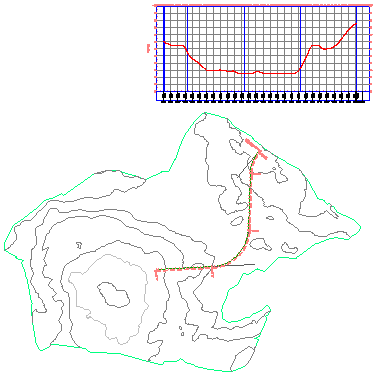

7. Щелкните мышью на чертеже для размещения сетки вида профиля.

   Опорная поверхность и трасса являются защищенными от записи объектами чертежа и не требуют много места для хранения. Данные опорного объекта можно использовать для создания других объектов на текущем чертеже, но изменение исходных объектов невозможно.



Сохранение текущего чертежа

1. Нажмите «Сохранить как».
2. В диалоговом окне «Сохранить чертеж как» откройте папку проектов Civil 3D \Tutorial Data Shortcuts Project\Production Drawings. Выберите «Сохранить».

   Как и исходные чертежи, окончательные рабочие чертежи, содержащие ссылки на другие объекты, должны сохраняться с проектом быстрых ссылок на данные.

   Затем изменяется трасса на исходном чертеже, после чего выполняется обновление текущего чертежа для отражения внесенных изменений.

Изменение опорного объекта на исходном чертеже

1. В области инструментов, на вкладке «Навигатор» выберите файл Project Management-1.dwg. Щелкните правой кнопкой мыши. Выберите пункт «Перейти».
2. Выберите трассу.

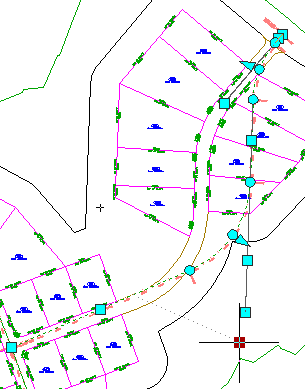

3. Изменение компоновки трассы выполняется путем перемещения ручек.

4. Нажмите кнопку Сохранить.

Синхронизация текущего чертежа с исходным

1. В области инструментов, на вкладке «Навигатор» выберите файл Project Management-2.dwg. Щелкните правой кнопкой мыши. Выберите пункт «Перейти».
2. Разверните коллекцию Project Management-2«Трассы»«Трассы осевых линий».

   Значок указывает на то, что ссылка на исходный чертеж устарела.

3. Нажмите правую кнопку мыши на трассе First Street. Выберите «Синхронизировать».

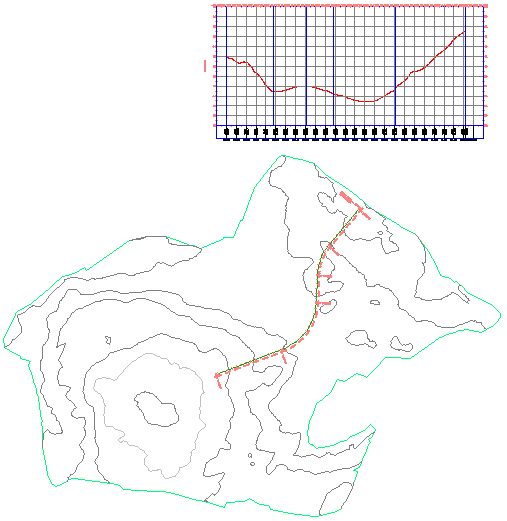

   Обратите внимание на то, что трасса обновлена и в ней отражены изменения, внесенные в исходном чертеже. Был обновлен и профиль поверхности, созданный на основе этой трассы.



Прим.:

Конец учебного пособия по быстрым ссылкам на данные. В следующих учебных пособиях этого раздела описывается процесс структурирования проекта с помощью хранилища Autodesk Vault.

Для изучения следующего учебного пособия перейдите к разделу Настройка хранилища.
