В данном упражнении создается стиль метки, которая отображает информацию о пользовательском свойстве для точки.
Это упражнение является продолжением раздела Упражнение 1. Создание пользовательских свойств.
Создание стиля метки, отображающей информацию пользовательского свойства
- Откройте файл Points-4b.dwg, расположенный в папке чертежей учебного пособия.
- В окне "Область инструментов" на вкладке "Параметры" разверните коллекцию "Точка". Разверните коллекцию "Стили меток".
- В коллекции "Стили меток" нажмите правую кнопку мыши на стиле "Стандартный". Нажмите кнопку .
- В окне "Создание стиля метки" на вкладке "Информация" в поле "Имя" введите Manhole UDP (ПС люка).
- На вкладке "Компоновка" в списке "Предварительный просмотр", находящемся справа вверху, выберите "Стиль метки точки".
Любая правка, которая вносится в стиль метки точки, теперь будет отображаться в окне предварительного просмотра.
- Нажмите кнопку
, чтобы создать для метки компонент текста. - Для нового компонента текста задайте следующие параметры:
- "Имя": Отметка дна трубы на входе
- "Элемент привязки": Описание точки
- Точка привязки: Внизу слева
- ТекстПрисоединение: Вверху слева
- В разделе "Текст" для параметра "Содержимое" нажмите кнопку мыши на значении, предлагаемом по умолчанию. Нажмите
. - В диалоговом окне "Редактор компонентов текста — Содержание" на вкладке "Свойства" задайте следующие параметры:
- "Свойства": MH_Pipe In Invert (Дно трубы люка на входе)
- "Точность": 0,01
- Нажмите
. - В окне редактирования текста удалите из метки текст "Текст метки". Введите Invert In: (Дно на входе) перед полем свойства в угловых скобках (<>). Текст в редакторе должен выглядеть похожим на приведенный ниже:
- Нажмите "OK".
-

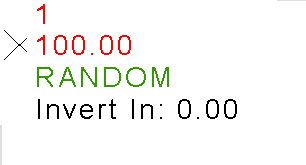

В окне предварительного просмотра метка должна выглядеть похожей на приведенную ниже:
- Нажмите "OK".
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Назначение точкам пользовательских свойств.
