Упражнение 3. Выполнение анализа топологии с помощью ввода данных вручную

В этом упражнении вручную вводятся данные съемки для выполнения анализа топологии.

Этот метод выполнения анализа проверки топологии полезен при проверке данных съемки, которые не используются в качестве меток на чертеже. Например, этот способ можно использовать для ввода данных съемки с чертежа на бумаге.

Это упражнение является продолжением темы раздела Упражнение 2. Выполнение анализа топологии с использованием меток участка.

Настройка диалогового окна анализа топологии

Прим.:

В этом упражнении используется чертеж Survey-5B.dwg с изменениями, внесенными в предыдущем упражнении.

Сегменты участков в правой части площадки не имеют меток. Так как данные в метках участков недоступны, необходимые данные для проверки топологии надо ввести вручную.

1. Выберите вкладку «Анализ» панель «Данные рельефа» раскрывающийся список «Съемка» «Проверка топологии» найти.
2. При выводе сообщения о том, что режим командной строки не может использоваться при активной команде, нажмите «OK».
3. В диалоговом окне «Анализ топологии» убедитесь, что отключен параметр «Использовать интерфейс командной строки».
4. Нажмите «Введенный вид».

   Этот режим обеспечивает интерфейс, с помощью которого можно добавить данные в анализ топологии.

Ввод данных участка

1. Нажмите «Новая проверка топологии».
2. В диалоговом окне «Анализ топологии» в качестве имени проверки топологии введите «Ввод участка вручную».
3. Для указания точки начала введите следующие значения:
   • Восточное положение: 5576.199
   • Северное положение: 5291.0640

   Значок обозначает точку начала.

4. Нажмите «Новая сторона».
5. Разверните коллекцию «Сторона 1». Задайте следующие параметры.
   Прим.:

   Обратите внимание, что рядом с коллекцией сторон, а также рядом с коллекцией проверок топологии верхнего уровня отображается значок . Это означает, что проверка топологии неполноценна, так как требуются дополнительные данные по стороне.

   • Тип стороны: Линия
   • Тип угла: Направление
   • Угол: N00 00 10E
   • Расстояние: 16.330
6. Нажмите «Новая сторона».
7. Разверните коллекцию «Сторона 2». Задайте следующие параметры.
   • Тип стороны: Кривая
   • Направление кривой: По часовой стрелке
   • Радиус: 20.00
   • Длина дуги: 21.550
8. Нажмите «Новая сторона».
9. Разверните коллекцию «Сторона 3». Задайте следующие параметры.
   • Тип стороны: Кривая
   • Направление кривой: Против часовой стрелки
   • Радиус: 75.00
   • Длина дуги: 80.800
10. Нажмите «Новая сторона».
11. Разверните коллекцию «Сторона 4». Задайте следующие параметры.
    • Тип стороны: Линия
    • Угол: N90 00 00E
    • Расстояние: 99.990
12. Нажмите «Новая сторона».
13. Разверните коллекцию «Сторона 5». Задайте следующие параметры.
    • Тип стороны: Линия
    • Угол: S0 00 00E
    • Расстояние: 100
14. Нажмите «Новая сторона».
15. Разверните коллекцию «Сторона 6». Задайте следующие параметры.
    • Тип стороны: Линия
    • Угол: N89 59 54W
    • Расстояние: 149.990

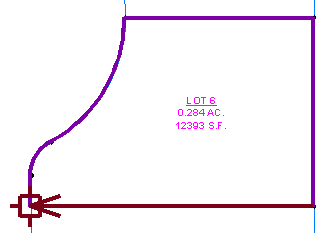

    Стрелка направления совпадает а точкой начала.


16. Нажмите «Полученный вид».

    В окне «Полученный вид» отображаются результаты анализа топологии. Описание принципов работы с выходными данными см. в разделе Упражнение 4. Работа с данными проверки топологии.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 4. Работа с данными проверки топологии.
