Упражнение 2. Выполнение анализа топологии с помощью меток участка

В этом упражнении используются данные в метках сегмента участка для выполнения анализа топологии.

Команда Mapcheck («Проверка топологии») проверяет фигуру на длину, полигонометрический ход, периметр, площадь, ошибки невязки и точность. Проверка начинается с начала фигуры и продолжается вычислением координат вершин XY фигуры для каждого сегмента. Эти вычисления основаны на фактических помеченных значениях и на значениях линейной и угловой точности (задаваемых в разделе «Параметры базы данных съемки»). Здесь не используются данные по направлению инверсии и данные по расстояниям/кривым.

Этот метод выполнения анализа проверки топологии полезен в качестве последней проверки невязки. Данные для анализа топологии берутся из меток сегментов участков. Точность анализа топологии зависит от точности меток.

Это упражнение является продолжением темы раздела Упражнение 1. Просмотр инверсии и данных проверки топологии на фигуре съемки.

Настройка диалогового окна анализа топологии

1. Откройте файл Survey-5B.dwg, расположенный в папке чертежей для учебных пособий.

   В этом чертеже присутствует небольшая площадка с несколькими земельными участками. Все сегменты участков в левой части площадки имеют метки. Обратите внимание, что метки тупиков, линий и кривых были преобразованы в отметки, а их данные отображаются в таблице в левой части площадки. По элементу «ЗЕМЕЛЬНЫЙ УЧАСТОК 5» для участков выполняется анализ топологии.

2. Выберите вкладку «Анализ» панель «Данные рельефа» раскрывающийся список «Съемка» «Проверка топологии» найти.
3. При выводе сообщения о том, что режим командной строки не может использоваться при активной команде, нажмите «OK».
4. В диалоговом окне Анализ топологии убедитесь, что включен параметр Использовать интерфейс командной строки.
5. Нажмите «Введенный вид».

   Этот режим обеспечивает интерфейс, с помощью которого можно добавить данные в анализ топологии.

Выполнение проверки топологии по меткам участков

1. Нажмите «Новая проверка топологии».
2. В командной строке в качестве имени проверки топологии введите «Метки участка».

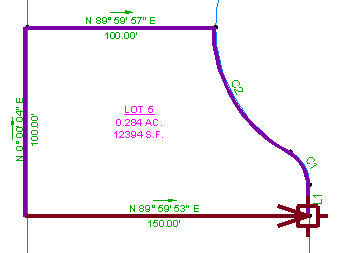

3. При появлении запроса указать точку начала щелкните на пересечении линий земельного участка под меткой участка L1.

   Значок обозначает точку начала.

4. Выберите обозначение метки L1 над точкой начала.

   В точке начала отображается временное графическое изображение стрелки. Обратите внимание, что стрелка указывает направление от элемента «ЗЕМЕЛЬНЫЙ УЧАСТОК 5».

5. В командной строке введите R для изменения направления стрелки на обратное.
6. Выберите обозначение метки C1.

   Обратите внимание, что временная линия и стрелка указывают неправильное направление.

7. Введите F для разворота стрелки.
8. Выберите обозначение метки C2.
9. Выберите румб над меткой расстояния слева от стрелки Введите R для изменения направления на обратное.
10. Выберите румбовую часть 100.00' над меткой расстояния под стрелкой.

    В конце текущей линии отображается значок , и в командной строке появляется сообщение о недостаточности данных для определения сегмента. Это произошло из-за того, что текущий сегмент является линией земельного участка, которая совместно используется всеми участками в левой части площадки.

11. Выберите румбовую часть в метке. Введите R для изменения направления на обратное.
12. Выберите румб над меткой расстояния справа от стрелки.

    Стрелка возвращается в точку начала.


13. Нажмите клавишу ENTER для завершения команды.

    В диалоговом окне «Анализ топологии» обратите внимание на возможность редактирования любой стороны, созданной во время анализа топологии.

14. Нажмите «Полученный вид».

    В окне «Полученный вид» отображаются результаты анализа топологии. Описание принципов работы с выходными данными см. в разделе Упражнение 4. Работа с данными проверки топологии.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Выполнение анализа топологии с помощью ввода данных вручную.
