Упражнение 1. Импорт закодированных при полевой съемке данных

В этом упражнении будут импортированы данные съемки из имеющегося файла полевого журнала, содержащего коды линий, которые могут интерпретироваться с использованием набора кодов линий.

Импортируемый файл полевого журнала содержит коды линий, которые были рассмотрены в упражнении "Настройка набора кодов линий".

Настройка проекта

1. Откройте чертеж Survey-2a.dwg, который находится в папке учебных пособий по чертежам.

   Данный чертеж пустой, но содержит стили точек и фигур, которые потребуются в этом упражнении.

2. Выберите вкладку "Главная" панель "Создать данные рельефа" "Импорт данных съемки" найти.

Создание базы данных съемки

1. В Мастере "Импорт данных съемки" на странице "Задать базу данных" в коллекции "Базы данных съемки" выберите элемент "Съемка 1".

   Если нужно создать базу данных съемки, то можно выбрать команду "Создать новую базу данных съемки".

2. Выберите команду "Редактировать параметры базы данных съемки".

   Для определения параметров базы данных съемки используется диалоговое окно "Параметры базы данных съемки". Следует обратить внимание на то, что параметры совпадают с заданными в упражнении "Корректировка и проверка параметров".

3. Нажмите "OK".
4. Нажмите "Далее".

Задание файла для импорта

1. На странице "Задать источник данных"для параметра "Тип исходных данных" выберите вариант "Файл полевого журнала".
2. В области "Исходный файл" нажмите кнопку .
3. В диалоговом окне "Имя файла полевого журнала" перейдите к папке учебных пособий.
4. Выберите файл Survey-1.fbk. Нажмите "Открыть".
5. Нажмите "Далее".

Создание съемочной сети

1. На странице "Задать сеть" выберите команду "Создать новую сеть".
2. В диалоговом окне "Новая сеть" для параметра "Имя" введите значение "Съемочная сеть 1".
3. Нажмите "OK".
4. Нажмите "Далее".

Задание параметров импорта

1. На странице "Параметры импорта" задайте следующие параметры.
   • Текущая база данных оборудования: Образец
   • Текущее оборудование: Образец
   • Показать интерактивную графику: Да (Выбрано)
   • Текущая база данных префиксов фигур: Образец
   • Обработка линий во время импорта: Да (Выбрано)
   • Текущий набор кодов линий: Образец
   • Обработать последовательность линий: В порядке импорта
   • Назначить смещение идентификаторам точек: Да (Выбрано)
   • Смещение идентификаторов точек: 10000
   • Вставить объект сети: Да (Выбрано)
   • Вставить объекты типа "фигура": Да (Выбрано)
   • Вставить точки съемки: Да (Выбрано)

   Используйте оставшиеся значения по умолчанию.

2. Нажмите "Готово".

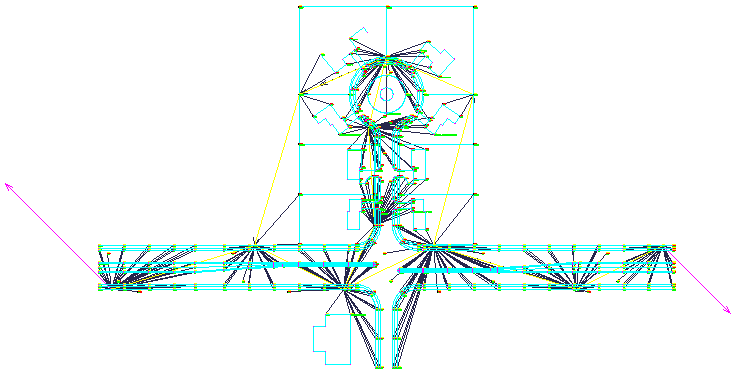

   Импортируются данные съемки, и чертеж выглядит следующим образом.


3. Нажмите "Сохранить как".
4. Перейдите к папке "Мои учебные данные Civil 3D". В поле "Имя файла" введите Survey-2B.dwg. Нажмите "Сохранить".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Обновление импортированных данных съемки.
