Упражнение 2. Деление участка на части с помощью сегмента произвольной формы

В этом упражнении разделим участок на сегменты, которые можно разместить вдоль линии земельного участка.

Это упражнение является продолжением темы раздела Упражнение 1. Создание участков из объектов AutoCAD.

Создание участков с использованием произвольной линии

1. Откройте чертеж Parcel-1B.dwg, который находится в папке учебных пособий по чертежам.
2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Участок" "Инструменты создания участков" найти.
3. На панели "Инструменты компоновки участков" выберите "Создать линию свободной формы".
4. В диалоговом окне "Создание участков - компоновка" нажмите "ОК".

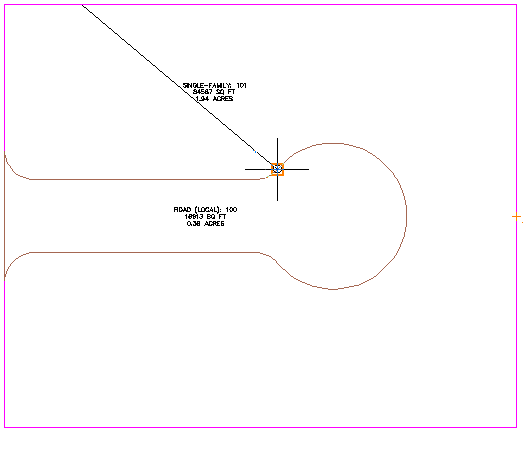

5. На следующем рисунке показана привязка к конечной точке на чертеже.

   Обратите внимание, что не требуется задавать внешнюю границу.

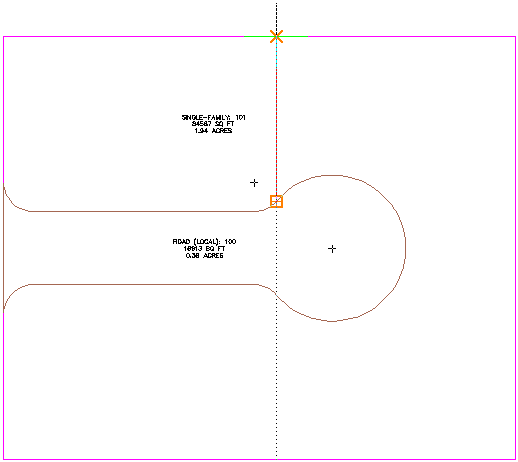

6. Для задания направления линии земельного участка переместите курсор вверх и выполните привязку к пересечению линии задней границы земельного участка.


   Создается новый участок вместе с метками.

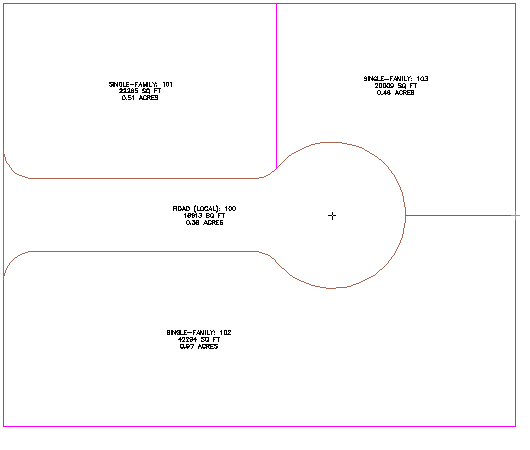

7. Повторите операции пп. 5 и 6 для создания другой линии земельного участка, как это показано на следующей иллюстрации.

8. Нажмите клавишу Esc для завершения выполнения команды.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Деление участка с помощью линии сдвига.
