Упражнение 1. Сдвиг линии земельного участка

В этом упражнении изменим размер участка с помощью сдвига присоединенной линии земельного участка вдоль внешней границы участка.

Задание параметров создания участков

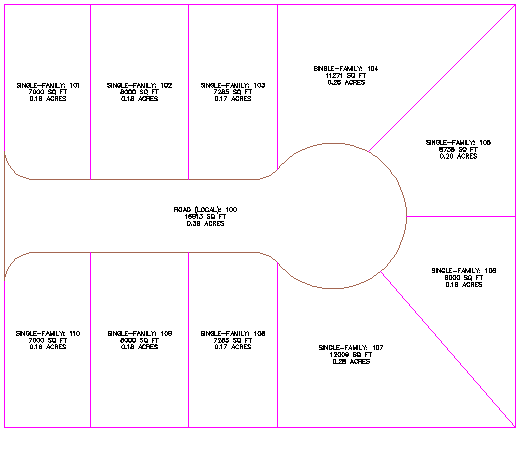

1. Откройте файл Parcel-2A.dwg, расположенный в папке чертежей для учебных пособий.
2. Выберите вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Участок»«Инструменты создания участков» найти.
3. На панели инструментов «Инструменты компоновки участков» нажмите кнопку мыши на значке .
4. Задайте следующие параметры:

   При задании каждого параметра обратите внимание, то в нижней части диалогового окна «Инструменты компоновки участков» отображается графика предварительного просмотра.

   Определение размера участков

   Автоматическая компоновка

   • Минимальная площадь: 8000.00
   • Минимальная длина внешней границы: 40,0000
   • Использовать минимальную длину внешней границы при смещении: Да
   • Смещение внешней границы: 20.0000
   • Минимальная ширина: 40.0000
   • Минимальная глубина: 50.0000
   • Использовать максимальную глубину: Да
   • Максимальная глубина: 200.0000
   • Выбор из нескольких решений: Наименьшая площадь
   • Автоматический режим: Откл.
   • Распределение остатка: Расположить оставшуюся часть в последнем участке

Сдвиг линии земельного участка

1. На панели «Инструменты компоновки участков» выберите «Линия сдвига - Редактировать».
2. В диалоговом окне «Создание участков - компоновка» нажмите «ОК».

   Выдается запрос на выбор присоединенной линии земельного участка, подлежащей редактированию.

   Прим.:

   Присоединенная линия земельного участка представляет собой линию, созданную с помощью инструментов точного определения размера «угол сдвига», «направление сдвига» и «радиальная линия», расположенных на панели «Инструменты компоновки участков». Команды редактирования линии сдвига можно использовать для редактирования только присоединенных линий земельных участков. Сведения о способах редактирования линий земельных участков, созданных другими способами, приведены в разделе Упражнение 3. Редактирование геометрии линии земельного участка.

3. На чертеже щелкните линию земельного участка, которая проходит между участком 108 и участком 109.

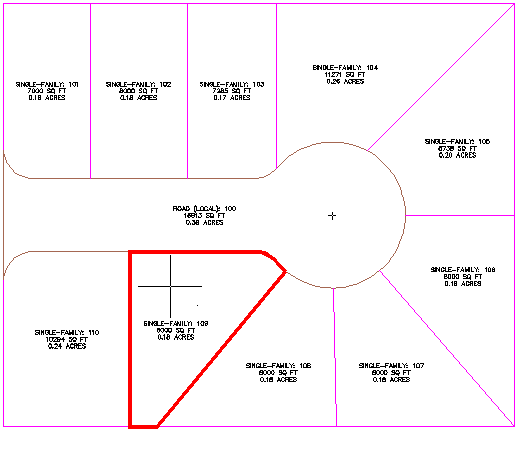

4. Выберите участок для корректировки, переместив курсор в зону участка 109. Границы участка выделяются цветом. Укажите точку внутри участка.

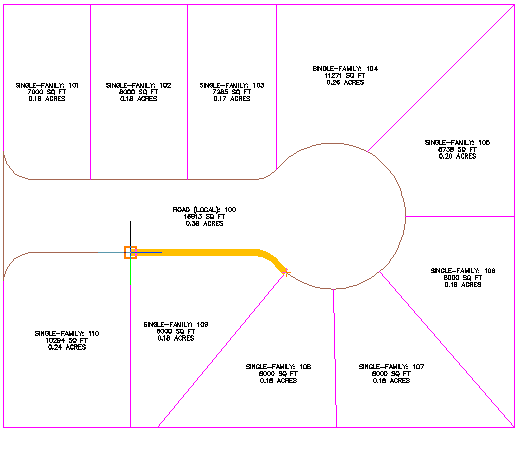

5. Задайте внешнюю границу участка, как показано на следующем рисунке.

6. Для внешней границы введите угол 90 градусов.

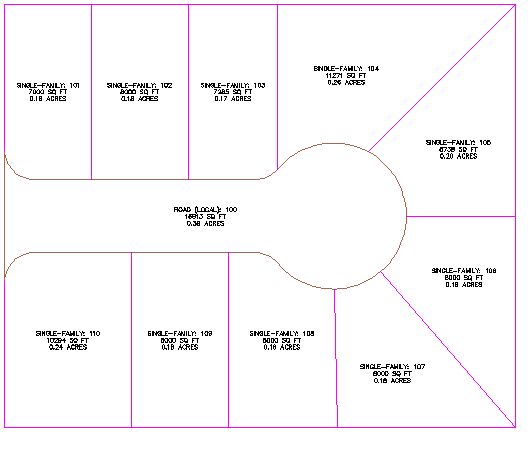

   Отображается предварительный вид параметров создания участков и предлагаемое решение. В представленном решении линия земельного участка сдвигается вдоль внешней границы на заданный угол. Предлагаемое решение представляет собой участок, площадь которого соответствует параметрам создания участков, заданных в начале упражнения.


7. Нажмите клавишу ENTER.


   Дальнейшее изучение: Используйте шаги 3-8 для перемещения линий земельных участков, расположенных между участками 108, 109 и 110, для обеспечения соответствия компоновке участков 101, 102 и 103.


8. Нажмите клавишу Esc для завершения выполнения команды.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Поворот конца линии земельного участка.
