Упражнение 2. Поворот конца линии земельного участка

В этом упражнении изменим размер участка с помощью поворота присоединенной линии земельного участка относительно указанной опорной точки.

Это упражнение является продолжением раздела Упражнение 1. Сдвиг линии земельного участка.

Задание параметров создания участков

1. Откройте чертеж Parcel-2B.dwg, который находится в папке учебных пособий по чертежам.
2. Выберите вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Участок» «Инструменты создания участков» найти.
3. На панели инструментов «Инструменты компоновки участков» нажмите кнопку мыши на значке .
4. Задайте следующие параметры:

   При задании каждого параметра обратите внимание, то в нижней части диалогового окна «Инструменты компоновки участков» отображается графика предварительного просмотра.

   Определение размера участков

   Автоматическая компоновка

   • Минимальная площадь: 8000.00
   • Минимальная длина внешней границы: 40,0000
   • Использовать минимальную длину внешней границы при смещении: Нет
   • Смещение внешней границы: 20.0000
   • Минимальная ширина: 40.0000
   • Минимальная глубина: 50.0000
   • Использовать максимальную глубину: Да
   • Максимальная глубина: 200.0000
   • Выбор из нескольких решений: Наименьшая длина внешней границы
   • Автоматический режим: Откл.
   • Распределение остатка: Расположить оставшуюся часть в последнем участке

Поворот конца линии земельного участка

1. На панели «Инструменты компоновки участков» выберите «Радиальная линия – Редактировать».
2. В диалоговом окне «Создание участков - компоновка» нажмите «ОК».

   Выдается запрос на выбор присоединенной линии земельного участка, подлежащей редактированию.

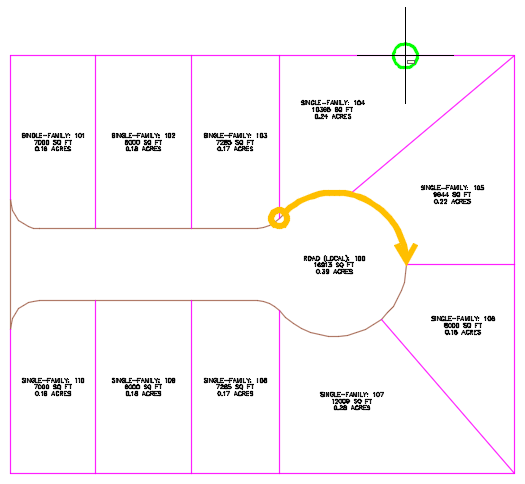

3. На чертеже щелкните линию земельного участка, которая проходит между участком 104 и участком 105.
4. Выберите редактируемый участок, переместив курсор в зону участка 104 и щелкнув мышью. Обратите внимание на то, что границы участка стали выделенными.

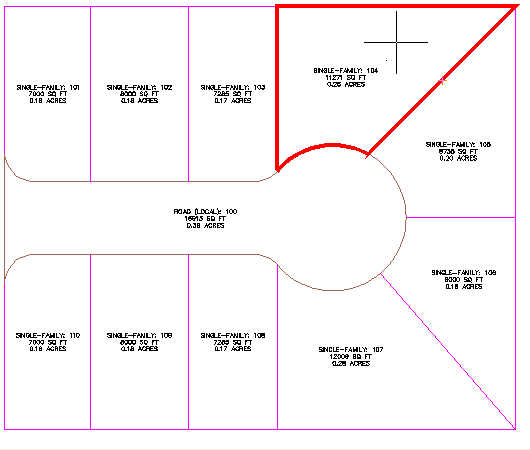

5. Задайте внешнюю границу участка, как показано на следующем рисунке.

   Прим.:

   Для выполнения следующих шагов необходимо отключить объектную привязку.

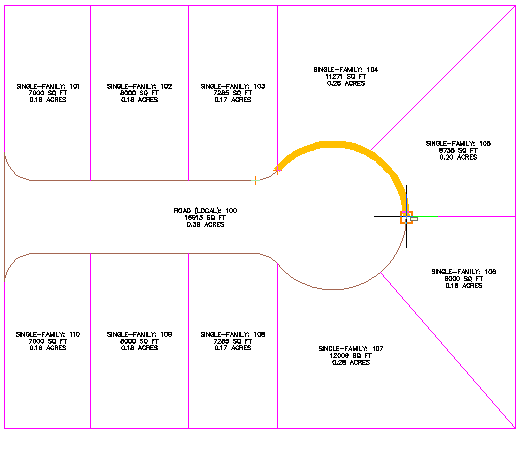

6. Установите курсор в местоположение, показанное на следующем рисунке.

7. Щелчком разместите опорную точку.

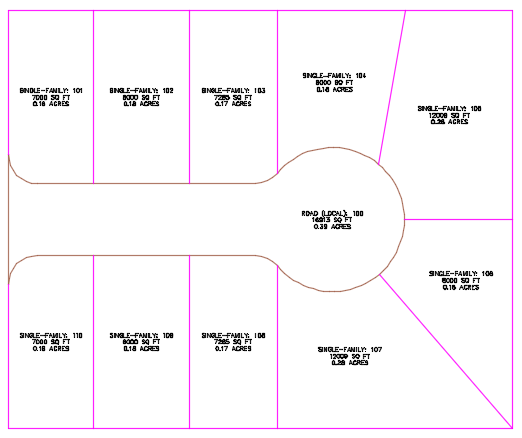

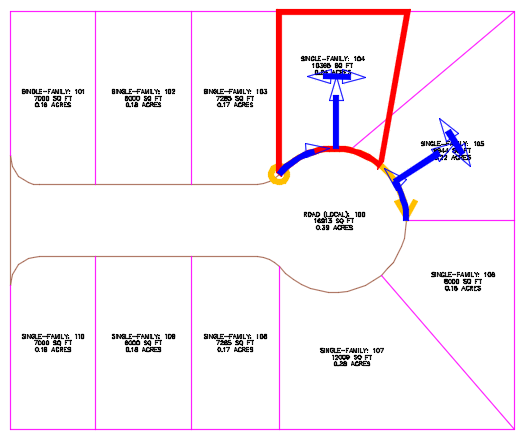

   Отображается предварительный вид параметров создания участков и предлагаемое решение. В представленном решении линия земельного участка поворачивается относительно опорной точки. Предлагаемое решение представляет собой участок, площадь которого соответствует параметрам создания участков, заданных в начале упражнения.


8. Нажмите клавишу ENTER.

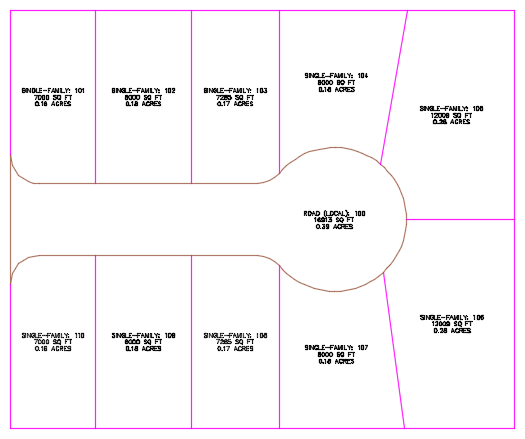

   Дальнейшее изучение: Используйте шаги 3-8 для перемещения линии земельного участка, проходящей между участками 106 и 107.


9. Нажмите клавишу Esc для завершения выполнения команды.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Редактирование геометрии линии земельного участка.
