Для создания проекта быстрых ссылок на данные в BIM 360 используются знакомые команды Civil 3D, однако вместо среды хранения данных на локальном компьютере или в локальной сети для размещения проекта необходимо выбрать подключенный диск.
- Для создания проекта быстрых ссылок на данные BIM 360 и управления им необходим доступ к средству Autodesk Collaboration for Civil 3D, который предоставляется при наличии подписки на BIM 360 Design.
- Для создания проекта быстрых ссылок на данные в существующем проекте BIM 360 не требуется быть администратором учетной записи. Однако если требуется создать новый проект BIM 360 для быстрых ссылок на данные, необходимо иметь права администратора учетной записи и использовать модуль «Администратор учетной записи» в веб-интерфейсе BIM 360.
Прим.: При создании нового проекта администратор учетной записи, который настраивает проект BIM 360, может в качестве шаблона использовать существующую папку проекта в BIM 360. Шаблон проекта можно настроить заранее, включив в него набор папок и файлов, которые обычно используются.
Создание проекта быстрых ссылок на данные в BIM 360
В данной процедуре предполагается наличие проекта BIM 360, в котором будет создан проект быстрых ссылок на данные.

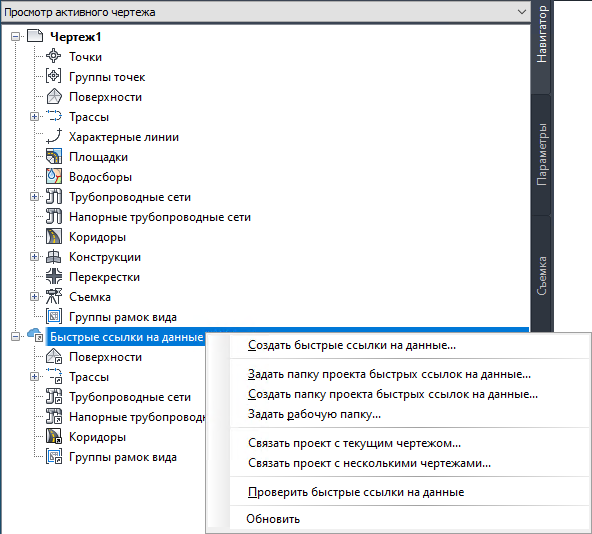

- В области инструментов на вкладке «Навигатор» щелкните правой кнопкой мыши узел «Быстрые ссылки на данные»
«Задать рабочую папку».
- В диалоговом окне «Задать рабочую папку» перейдите к папке проекта в BIM 360.
Рабочая папка с проектами быстрых ссылок на данные должна находиться как минимум на один уровень ниже папки проекта BIM 360. Например, <диск BIM 360>\<имя учетной записи>\<имя проекта>\<имя рабочей папки>. Запрещено задавать в качестве рабочей папку, которая расположена за пределами проекта.
Прим.: В качестве рабочей папки можно задать папку верхнего уровня \Project Files, однако она видна только администраторам, поэтому рекомендуется использовать вложенную папку в каталоге \Project Files. - Щелкните «Выбрать папку».
Значок узла быстрых ссылок в Навигаторе изменится на
, тем самым указывая, что рабочая папка находится в BIM 360.
- Щелкните правой кнопкой мыши узел «Быстрые ссылки на данные» «Создать папку проекта быстрых ссылок на данные».
- Укажите имя и другие сведения о проекте, например шаблон, и нажмите «ОК».
- Щелкните правой кнопкой мыши узел «Быстрые ссылки на данные» «Задать папку проекта быстрых ссылок на данные».
- Выберите проект быстрых ссылок на данные и нажмите «ОК».
- Теперь можно обычным образом создавать чертежи и быстрые ссылки на данные в проекте, сохраняя их в BIM 360.
Прим.: Проект быстрых ссылок на данные и связанные с ним чертежи следует хранить в одной и той же среде хранения данных. При работе с проектом быстрых ссылок на данные, хранящемся в BIM 360, файлы чертежей также должны храниться в BIM 360.
