AutoCAD Mechanical 2021 工具集新特性

以下内容概述了对 AutoCAD Mechanical 2021 工具集所做的更改。

AutoCAD Mechanical 2021 工具集会基于客户反馈、调查和分析数据（优先于我们所做工作）提供一组增强功能。多个功能使多个客户规程中的常用功能得以现代化和简化。 此版本的工程图格式已升级为 AutoCAD Mechanical 2021。对于开发人员来说，这是一个破坏 API 的版本。

针对焊接符号的 ISO 和 DIN 标准修订更新

焊接符号在 AutoCAD Mechanical 2021 工具集中已更新为支持最新的 ISO 和 DIN 标准修订（ISO 2553:2013 和 DIN EN ISO 2553:2014）。更改包括基本符号和补充符号的修订，以及新的焊接符号（两点之间的距离）。最新修订中还增加了多参照线支持。

增加了对新 ISO 和 DIN 标准修订的支持后，您可以使用最新修订的焊接标准对在 AutoCAD Mechanical 工具集中创建的文档进行注释。尽管您可以在新文档中使用最新修订，但 AutoCAD Mechanical 工具集将继续支持旧版修订，以允许打开、编辑和保存在早期版本中创建的文档。

注： 以旧文件格式保存新修订的焊接符号会将焊接符号转换为块。

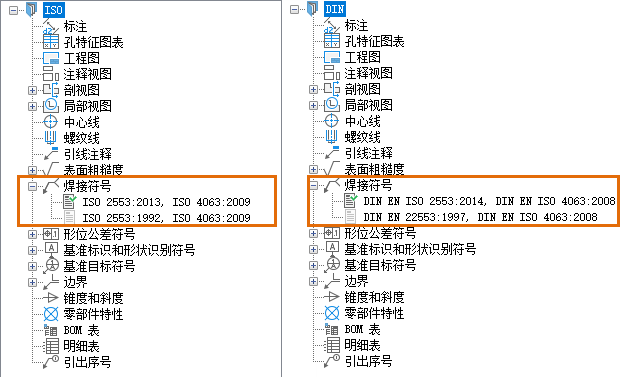

“选项”对话框

在 AutoCAD Mechanical 工具集中，新 ISO 和 DIN 标准修订是新工程图的默认标准。打开旧版工程图时，默认标准会更改为旧版标准修订。您可以在“选项”对话框中更改标准修订。

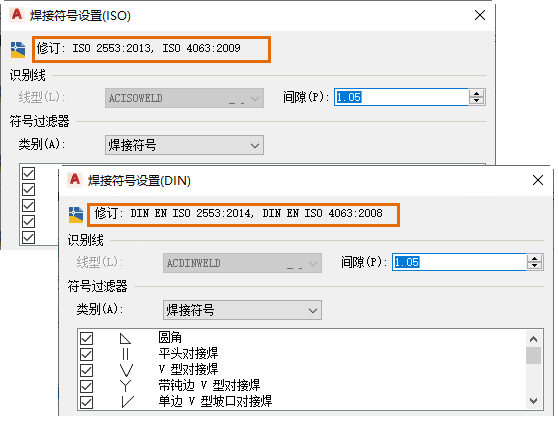

“焊接符号设置”对话框

现在，您在“焊接符号设置”对话框中会看到新的修订。“符号”过滤器中还列出了对应的焊接和打底符号。

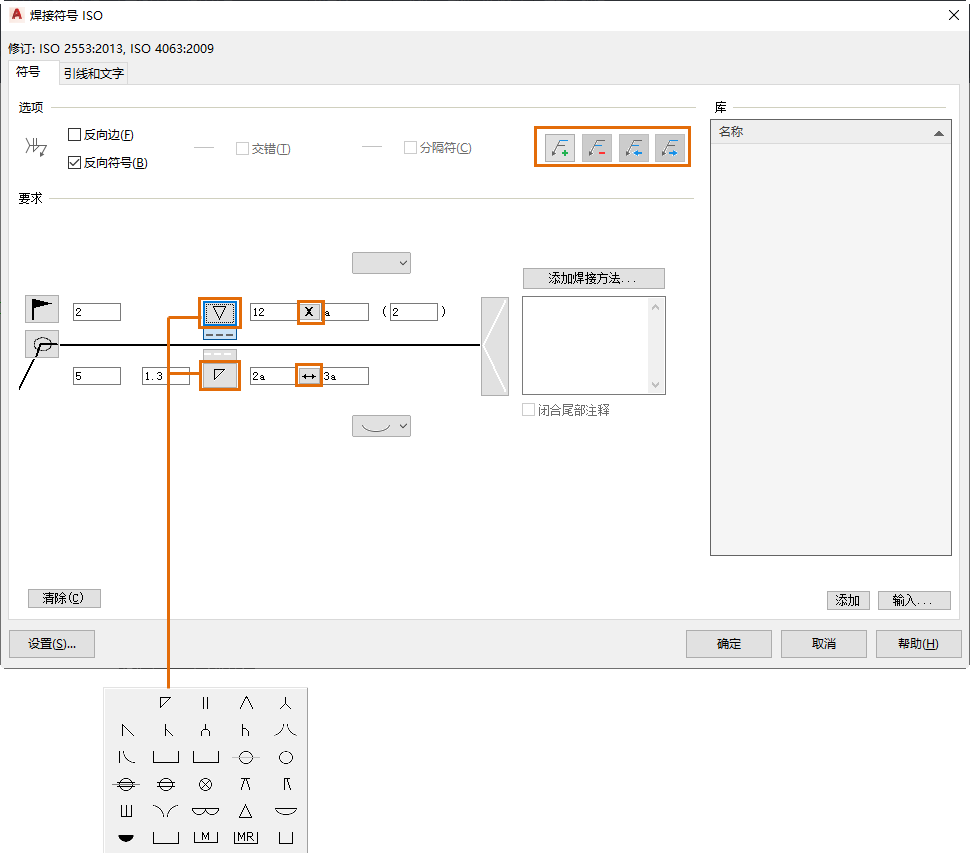

“焊接符号”对话框

在“焊接符号”对话框中，您会看到以下变化：

• 针对多参照线支持的新控件
• “距离”选项板选项
  • 断续焊
  • 两点之间的距离
• “符号”选项板中新的焊接和打底符号

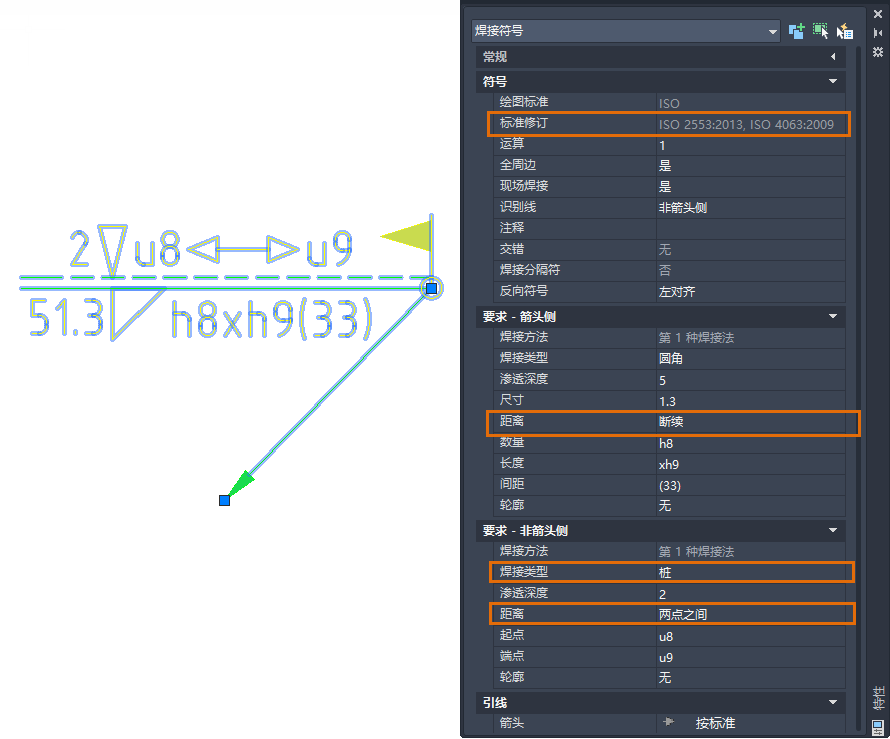

“属性”选项板

“特性”选项板中显示了所有焊接符号特性，而您可以更改这些特性。

图标刷新

常用选项板和对话框中的图标已更新为支持 4K 分辨率并显示最佳对比度。

其他增强

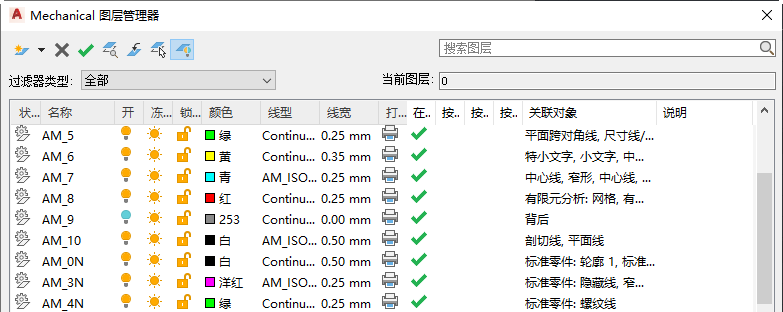

• “图层组”

  现在，可以使用包含特殊字符（如 ()[]{}#$%&+@^）的名称创建图层组。

• 标注

  使用自动尺寸标注不再导致错误。

• 焊接符号
  • 现在，可以创建和编辑具有多个分支的焊接符号，而不会导致错误。
  • 现在，可以从“特性”选项板中编辑所有焊接符号特性。
  • 如果编辑操作被取消，焊接符号的几何图形将不会显示任何差异。
• 简单焊接

  现在，可以使用 AMPOWEREDIT 正确编辑简单焊接。

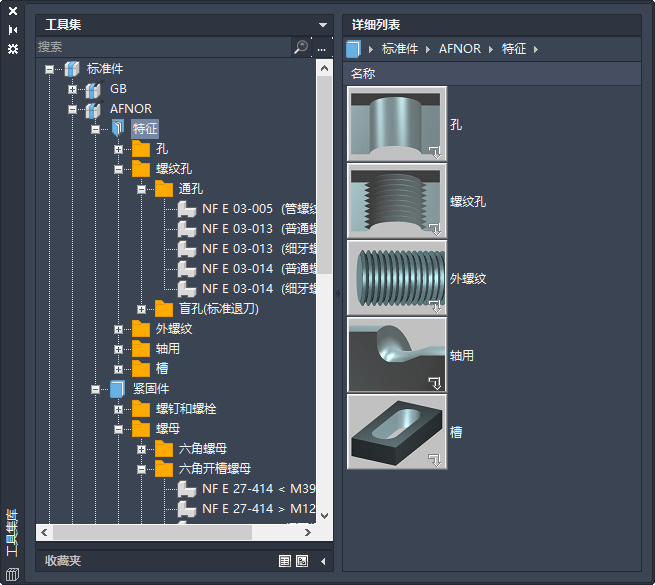

• 内容

  现在，可以使用族表来编辑工具集，而不会导致错误。

• 系统变量

  执行发布操作后，FIELDEVAL 系统变量未自动更改其值。

• 动态块

  对动态块所做的更改会立即反映在工程图中。

• 引线注释

  现在，引线注释的文字高度在边框比例大于 1:10 的情况下会显示正确的值。

• PDF 输入

  使用“PDF 输入”对话框选项不再导致错误。

• 配合或公差

  现在，M3 公差的限制与配合会显示正确的值。

• 表面粗糙度符号

  现在，将工程图保存为旧文件格式后再将其重新打开时，表面粗糙度符号会保持关联。

AutoCAD Mechanical 工具集利用了 AutoCAD 中的大多数新功能。有关详细信息，请参见“帮助”中的“AutoCAD 2021 中的新增功能”主题。
