介绍
从 Project Explorer 生成 AutoCAD 表格有两种主要方法。最简单快捷的方法是使用“快速报告到 AutoCAD 表格”表格选项，该选项仅支持创建静态 AutoCAD 表格。或者，如果需要对表格的内容或范围进行更多控制，或可能需要反复进行更新，则可以使用对象集控制表格的生成。对象集工作流支持创建动态 AutoCAD 表格，这些表格将链接回 Civil 3D 中的源对象几何图形。
无论使用何种方法生成 AutoCAD 表格，都需要输入两项关键内容以定义表格内容的布局和格式。
- 布局样式 - 需要输入该样式以定义所有 AutoCAD 表格的布局、格式、标题名称以及数据列和值的可见性。
- 表格样式 - 需要输入该样式以定义所有 AutoCAD 表格的边框颜色、字体大小和类型、单元边距以及常规视觉样式。

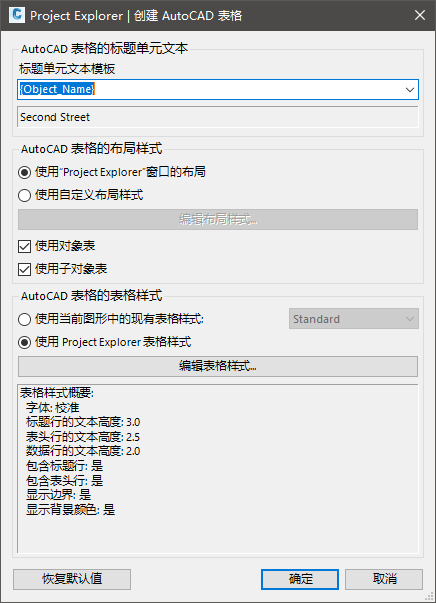

“创建 AutoCAD 表格”窗口

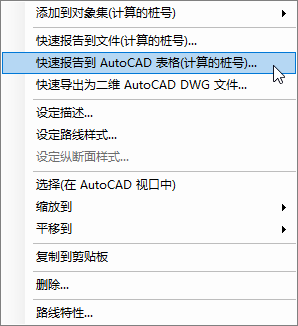

若要打开“创建 AutoCAD 表格”窗口，请从 Project Explorer 窗口的任意对象列表窗格中选择一个或多个对象，然后从右键单击菜单中选择“快速报告到 AutoCAD 表格”的一个选项。
子对象支持
对于某些对象类型，可以选择在 AutoCAD 表格中包含的子对象类型。例如，对于路线，可以生成包含计算的桩号、路线图元、路线交点或超高临界桩号的子对象表格。
使用“快速报告到文件”选项时，发送到子对象表格的子对象类型由 Project Explorer 用户界面中当前选定的子对象选项卡确定。
AutoCAD 表格的标题单元文本
AutoCAD 表格的标题单元文本可以键入，从标准变量列表生成，或者结合使用这两种方法生成。通过变量下拉列表，可以从变量（例如选定对象名称、当前图形名称、当前日期、用户名、计算机名称以及 AutoCAD 或 Project Explorer 版本）列表生成全部或部分标题单元文本。
在“标题单元模板”字段中键入变量或变量组合时，将在其正下方的字段中显示生成的标题单元文本的预览。
AutoCAD 表格的布局样式
可通过以下两种方法之一指定 AutoCAD 表格的布局样式：
- 使用当前应用于 Project Explorer 窗口的布局样式。在此实例中，写入表格的任何内容的布局和格式取决于 Project Explorer 窗口当前正在使用的布局选项。
- 通过为此表格定义专用的布局样式，或从文件加载保存的布局样式定义。
按“编辑布局样式”按钮以定义 AutoCAD 表格的布局、格式、标题名称以及数据列和值的可见性。系统将打开“布局选项”窗口以指定布局样式。
使用对象表/使用子对象表
使用“创建 AutoCAD 表格”选项时，默认情况下将生成至少两个表格：
- 对象表 - 此表格包含对象的参数，例如路线、道路、地块或管网。
- 子对象表 - 此表格包含子对象级别的参数，例如路线桩号或图元、道路要素线和点、地块线或管网结构和管道。
使用这些选项，可以决定不创建对象表或子对象表。如果您希望创建一个包含结构列表（将显示在子对象表格中）的 AutoCAD 表格，但不需要查看管网的详细信息（这些详细信息将显示在对象表格中），这些选项非常有用。
AutoCAD 表格的表格样式
可通过以下两种方法之一指定 AutoCAD 表格的表格样式：
- 使用指示的表格样式下拉列表从当前图形中选择现有 AutoCAD 表格样式。
- 按“编辑表格样式”按钮以从 Project Explorer 表格样式中定义新的 AutoCAD 表格样式。使用表格样式定义每个表格的边框颜色、字体大小和类型、单元边距以及常规视觉样式。系统将打开“表格选项”窗口以指定表格样式。
恢复默认值
通过单击窗口左下角的“恢复默认值”按钮，可以随时将“创建 AutoCAD 表格”窗口设置重置为默认值。
使用对象集的动态 AutoCAD 表格工作流
可以使用 Project Explorer 中的对象集功能重复生成或更新多个表格。使用对象集工作流生成的 AutoCAD 表格可以动态链接到源 Civil 3D 对象。只要已打开或下次打开 Project Explorer 窗口，动态链接就会起作用。

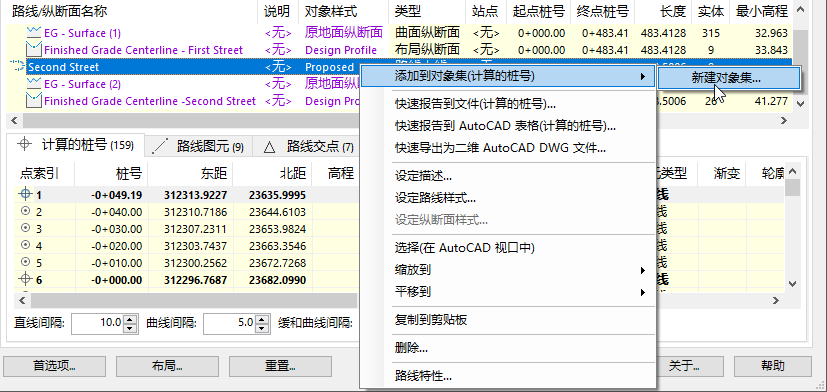

若要创建可生成一个或多个 AutoCAD 表格的新对象集，请从 Project Explorer 窗口的任意对象列表窗格中选择一个或多个对象，然后从右键单击菜单中选择“添加到对象集”
“新建对象集”。
在“创建对象集”窗口中，选择布局样式和表格样式，然后为要生成的表格设置插入点。最后，选择应手动还是动态更新表格。然后，可通过在 Project Explorer 窗口的“对象集”选项卡中单击“运行操作”来生成表格。
