过滤曲面点显示的步骤

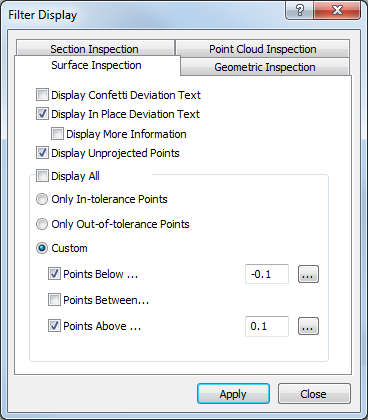

若要过滤 CAD 查看中曲面测量点的显示，请单击“查看”选项卡 >“查看选项”面板 >“显示过滤”，然后选择“曲面检测”选项卡。

此选项卡包含以下设置：

• 显示五色点偏差文本 — 选中此复选框可在 CAD 查看中显示带有检测点偏差的五色点。取消选中此复选框可显示没有偏差的五色点。

  取消选中“显示五色点偏差文本”复选框时的五色点示例：

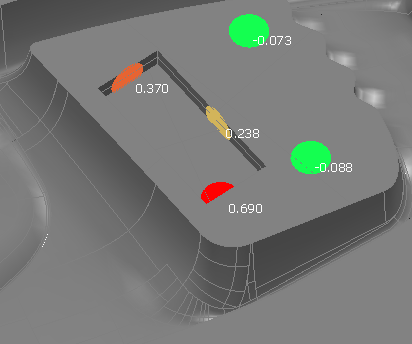

  选中“显示五色点偏差文本”复选框时的五色点的示例：



• 显示在位偏差文本 — 选中此复选框可在 CAD 查看中显示带有检测点偏差的在位标签。取消选中此复选框可显示无偏差的在位标签。

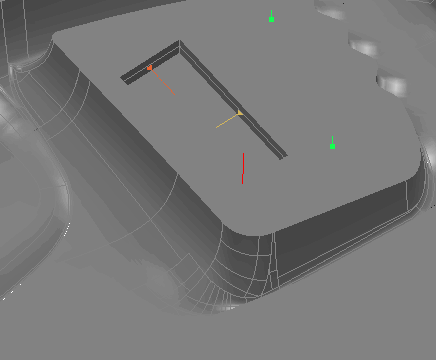

  取消选中“显示在位偏差文本”复选框时的在位标签的示例：



  选中“显示在位偏差文本”复选框时的在位标签的示例：



• 显示更多信息 — 选中此复选框可在选中“在位标签”时显示每个探测点的名称。必须选中“显示在位偏差文本”复选框才能启用此选项。

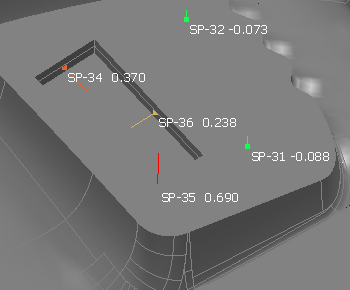

  选中“显示在位偏差文本”和“显示更多信息”复选框时的在位标签的示例：



• 显示未投影点 — 选中此复选框可显示未投影的点
• 显示所有 — 选中此复选框可显示所有曲面检测点。若要限制显示的点，请取消选中该复选框，然后选择：
  • “仅公差内点”可显示在公差内的点。
  • “仅公差外点”可显示超出公差的点。
  • “自定义”可指定要显示的点的上限和下限。选中“之下点”复选框可显示低于指定公差下限的点；选中“之上点”复选框可显示超过指定公差上限的点；选中“之间点”复选框可显示在指定公差上限和公差下限之间的点。

  若要基于检测组的公差显示限制，请在检测次序中选择该组，然后单击 。

单击“应用”以在 CAD 查看中显示更改。
