使用点云对齐零件的步骤

“通过点云”对齐定位使您可以使用点云对齐零件。点云必须类似于 CAD 模型，且应包含来自多个曲面的数据。

若要创建“通过点云”对齐定位，请执行以下操作：

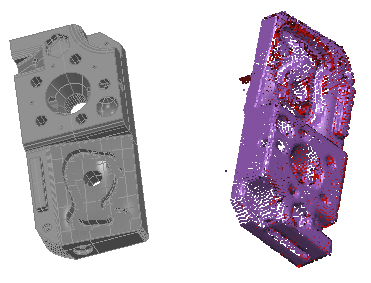

1. 在 CAD 查看中显示 CAD 模型和点云。例如：



2. 在检测次序中选择定义层。
3. 单击“对齐定位和基准”选项卡 >“对齐定位”面板 >“通过点云”。系统将显示“通过点云对齐定位”对话框。
4. 为路线输入名称。
5. 若要在报告中包含此项的详细信息，请选中“报告中输出”复选框。
6. 如果检测次序包含的构造特征使用由不同测量设备或在不同设备位置获取的测量值，请选中“使用变换后数据”复选框。这会将设备坐标转换为 CAD 坐标，以便所有计算都使用通用参考系统。

   如果检测中的所有坐标均通过一个测量设备在一个位置收集，或者检测次序不包含构造特征，则该复选框不起作用。

7. 若要仅使用点云的一部分，请选中“使用选择”复选框。这可以通过排除不在零件上的点来提高对齐定位精度。
8. 在“参考点云”列表中，选择要用于创建对齐定位的点云。

   或者，单击 以从 CAD 查看中选择点云。

9. 单击“确定”关闭对话框并创建通过点云对齐定位项目。
10. 如果选中“使用选择”复选框，请使用“点云”选项卡 >“选择”面板 >“测取模式”菜单来标识一组点，以进行初始对齐定位计算。您可以使用区域选择器（例如矩形）选择一组点，也可以选择在零件曲面上排列为等边三角形的三个独立点。
11. 运行通过点云对齐定位项目。PowerInspect 会将零件与 CAD 模型对齐，并在零件上叠加点云。
