引导边缘点使您可以检测曲面的边界。若要测量边缘点，必须手动探测曲面上要检测的边缘附近的点，然后再探测与边缘相对的点。
注： 仅当为 CNC 和手动测量设备创建检测时，引导边缘组才可用。
若要探测引导边缘点，请执行以下操作：
- 创建引导边缘组并运行它。系统将显示“导点”对话框，而且曲面上会显示黄色三角形。

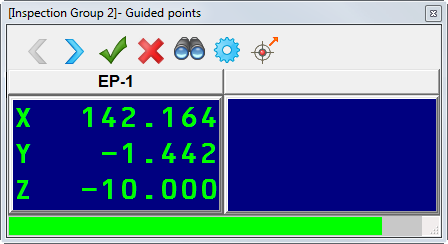

- 探测曲面上靠近三角形的点。该点的位置显示在对话框的左侧，对话框底部的条则指示探测点与导点的接近程度。
当测头位于在“测量参数”对话框中指定的近似规则内时，才可获取点。

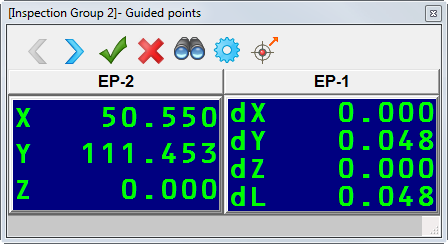

- 探测边缘上位于黄色三角形处的点。该三角形将变为绿色，且边缘点的偏差将显示在对话框的右侧。此外，下一个导点的位置会显示在对话框的左侧，黄色三角形表示其在零件上的位置。
- 单击
保存边缘点测量值并探测下一边缘点。 - 重复执行步骤 2 到 4 以测量更多边缘点。完成探测后，单击
保存点并关闭对话框。
若要查看测量的详细信息，请在检测组中选择点，然后选择“信息”选项卡。
