自由形状对齐定位使您可以使用一组指定的曲面点将零件与 CAD 模型对齐。需要检测没有已知名义值的明确可定义特征的零件（例如模压制品）时，可以使用该对齐定位。
注： 仅当为 CNC 或手动测量设备创建检测时，“自由形状对齐定位”选项才可用。
若要创建一个自由形状对齐定位，请执行以下操作：
- 在检测次序中选择定义层。
- 单击“原点”选项卡 >“创建”面板 >“对齐定位”箭头 >“自由形状对齐定位”。系统将显示动态点上下文选项卡，且光标将变为
。 - 双击 CAD 模型以创建对齐定位点。点必须：
- 固定零件的自由 6 度。
- 具有表示点将探测的方向的法向。
- 是曲面点。
- 具有正确的偏移值。

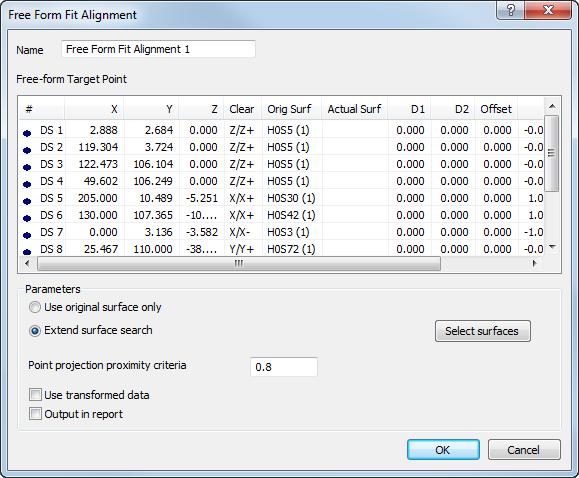

- 单击“动态点”选项卡 >“项目”面板 >“自由形状拟合对齐定位”。选定点的详细信息将显示在“自由形状拟合对齐定位”对话框中。
- 为路线输入名称。
- 默认情况下，PowerInspect 会将每个点投影到距离其测量位置最近的曲面上：
- 若要限制可以投影点的曲面，请单击“选择曲面”，然后使用“CAD 对象选择”对话框取消选择不得使用的曲面。
- 若要将点限制到放置点的曲面，请选择“仅使用原始曲面”。
- 若要更改距离最近曲面的搜索半径，请在“点投影近似规则”框中输入新值。如果没有可用的曲面在搜索半径内，则将忽略该点。
- 如果检测次序包含的构造特征使用由不同测量设备或在不同设备位置获取的测量值，请选中“使用变换后数据”复选框。这会将设备坐标转换为 CAD 坐标，以便所有计算都使用通用参考系统。
如果检测中的所有坐标均通过一个测量设备在一个位置收集，或者检测次序不包含构造特征，则该复选框不起作用。
- 若要在报告中包含此项的详细信息，请选中“报告中输出”复选框。
- 单击“确定”保存所做的更改，并关闭对话框。如果延迟测量未激活，PowerInspect 将以全屏模式显示 CAD 查看，以便您可以测量对齐定位。例如：
探测 CAD 显示中显示的每个点。选择：
可删除探测的上一点的详细信息。
可从测量点计算对齐定位。
可退出探测模式而不计算对齐定位。PowerInspect 会在检测次序中创建对齐定位项。
可显示垂直于点的法线的测头点。
可重新显示“自由形状拟合对齐定位”对话框。
注： 自由形状对齐定位中的点在保存后不会更新。若要更改探测点，请删除现有对齐定位项目并创建新项目。
