使用引导曲面点可将检测点精确定位在零件上。如果要测量曲面上的规定位置，或者希望确保不同测量之间的可重复性，请使用引导曲面点。
注： 仅在为 CNC 和手动测量设备创建检测时，引导曲面点才可用。
若要创建引导曲面点，请执行以下操作：
- 打开引导曲面点组。

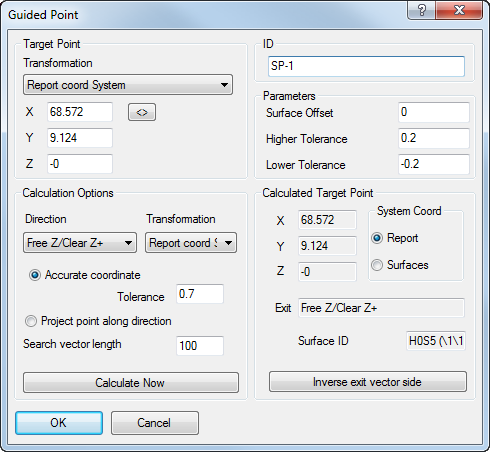

- 单击“形状”选项卡 >“曲面”面板 >“导点”。
- 在“ID”框中，输入点的名称。
如果选中“选项”对话框中的“使用投影到的曲面作为点名称的前缀”复选框，则点将自动以它们投影到的曲面命名，且您无法更改“ID”。
- 若要补偿零件曲面的厚度，请输入“曲面偏移”值。
该偏移值可用于补偿模压制品厚度（通常为正值）或电极的火花隙（通常为负值）。该偏移在探测点处垂直应用于曲面，且在测头方向上为正值。
您可以在“检测组: 引导曲面点”对话框中将偏移值应用于组中的所有点。
- 在“上公差”和“下公差”框中，输入与名义曲面之间的最大距离，位于该距离内的点在公差范围内。
- 在“目标点变换”列表中，选择要用于输入点位置的坐标系。选择：
- “报告坐标系”可指定相对于 CAD 基准的坐标。
- “曲面坐标系”可指定相对于测量设备原点的坐标。
- 在“X”、“Y”、“Z”框中，输入该点的两个或三个名义坐标。
单击
将坐标变换为备用坐标系。 - 如果为点指定了三个坐标：
- 选择“精确坐标”。
- 在“公差”框中，输入点可与名义值相差的最大距离。不会创建与名义值距离超出此公差的点。
- 如果为点指定了两个坐标：
- 选择“沿方向投影点”。
- 在“搜索矢量长度”框中，输入沿未指定坐标的轴的最大距离，该距离内的点可投影到模型上。不会创建与名义值距离超出此公差的点。
- 在“方向”列表中，选择要用于探测点的方向。
- 在“计算选项变换”列表中，选择点计算位置的坐标系。选择：
- “报告坐标系”可计算相对于 CAD 基准的坐标。
- “曲面坐标系”可计算相对于测量设备原点的坐标。
- 单击“开始计算”检查坐标是否位于曲面上，并将该点投影到模型。如果该点有效：
- “已计算的目标点”区域会显示该点的名义位置。选择“系统坐标”选项，以选择用于显示位置的坐标系。
- “退出”框会显示相对于选定“系统坐标”的测头间隙方向。单击“反转当前矢量侧”按钮可反转方向。
- “曲面 ID”框显示点投影到的曲面的名称。
- 单击“确定”创建点并关闭对话框。
运行引导曲面点时，目标会显示在 CAD 查看中，以便您可以准确定位测头。PowerInspect 会标识模型上最近的位置，并使用此位置来重设名义值位置。然后，更新后的名义值将用于计算测量点的偏差。
注： 也可以通过动态点创建引导曲面点，然后使用此对话框调整点位置。
