刪除元件

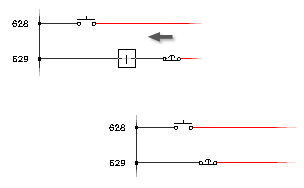

「刪除元件」指令用來移除選取的元件。截斷的配線將被修復，而由此產生的現指定給單一配線網路的多個配線號碼的任意例證也將得到調和。對於子接點，AutoCAD Electrical 工具集 會在目前圖面中尋找其父項，並從其父項的交互參考註解中移除已刪除的接點 (如果父項位於其他圖面中，則可能需要對圖面集單獨執行「交互參考」指令)。如果刪除了父線路圖元件，則可以選擇搜尋相關子元件、瀏覽這些子元件以及有選擇地刪除這些子元件。
對於子接點，刪除元件可更新父系上的交互參考。如果刪除了父線路圖元件，則可以選擇搜尋相關元件並有選擇地刪除這些元件。

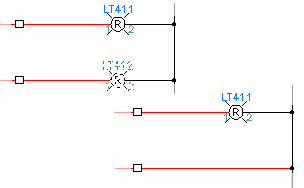

快速移動元件/配線線段
快速移動重新放置元件和配線線段。按一下元件以沿該元件的連接配線滑動元件。配線保持連接，且既有的配線號碼會置中。若要快速移動階梯橫檔 (包含其所有元件和配線號碼)，請按一下任意配線線段。
元件會被約束為沿著配線線段進行移動。若要快速移動階梯橫檔 (包括其所有元件和配線號碼)，請直接在組成橫檔的任意配線線段中進行選取。配線號碼、元件、端子、PLC I\O 模組、虛線連結線中的微動開關、信號箭頭、配線以及具有配線交叉迴路的配線可以進行快速移動。
對齊元件/配線號碼

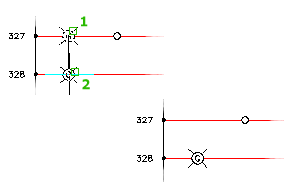

「對齊元件」指令將選取的元件與選取的主元件對齊。
分別選取每個元件，或進行窗選。「對齊」可調整所有連接的配線，並將配線號碼重新置中。透過在指令行輸入 V 或 H 字元加一個空格來切換指令，來實現垂直或水平對齊。

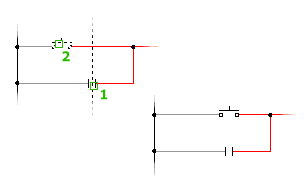

移動元件
移動元件作業中斷，並重新連接所有基本配線，若有必要，插入符號的已旋轉版本。截斷的配線將被修復，並移除留在元件原位置上的不必要的配線號碼。
拉伸 PLC 模組、元件、圖塊
「拉伸 PLC 模組」指令可讓您在 PLC 模組上的 I/O 點之間加入空間，也可用於任意圖塊。假設您有一個 PLC 模組，需要在特定橫檔上平行加入一對元件，而您並沒有在 I/O 點之間留有足夠的空間。您可以刪除所有內容並重新建置模組，然後重新插入元件、重新佈線等等。或者您也可以使用「拉伸 PLC 模組」指令。
保留所有原始圖塊資訊，包括屬性。

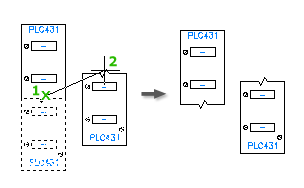

分割 PLC 模組
如果建置或插入了 PLC 模組，「分割 PLC 模組」指令尤其適用於分割這些 PLC 模組。可能需要將最後幾個 I/O 端子點移至其他階梯，從而為其他一些裝置創造空間。
您可以指定：
- 新圖塊原點
- 切斷類型
- 子圖塊的圖層
- 是否重新放置子圖塊

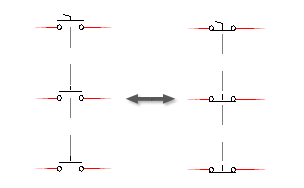

反轉/翻轉元件
當元件僅具有兩條接線時可用。指定僅反轉或翻轉圖形，還是也包括元件屬性。
置換接點狀態
程式查詢選取的接點，讀取其圖塊名稱，並檢查 1 或 2 的第五個字元。它會尋找具有相反 1 或 2 的相符的圖塊名稱，並將此圖塊置換為既有的圖塊。
既有的屬性文字將保留在已翻轉的接點上。如果父符號帶有最大接點數目，則翻轉會檢查最大數目以使其不會超過限額。
