如果配線網路由三個或更多的交叉連接元件組成，則會給自/到連接報告引入潛在的不明因素。是 A 連接到 B 然後跳接至 C，還是 C 連接到 A 然後跳接至 B？
AutoCAD Electrical 工具集 提供數種方法來定義接線排序。您可以控制 AutoCAD Electrical 工具集 分析電路的方式，及將自/到連接資訊輸出到多種報告或註解到實體外形圖表現法的方式 (使用「面板外形圖的配線註解」工具)。由於存在排序方法的優先階層，因此即使在同一個配線網路中，您也可以同時執行一個或多個排序方法。
在確定接線順序時，AutoCAD Electrical 工具集 會執行以下步驟：
- 檢查使用「編輯配線順序」指令定義的配線順序，包括任何直接至端子連接。
- 檢查配線網路上的斜角 T 形標識。
- 檢查是否有任何元件具有相同的位置。

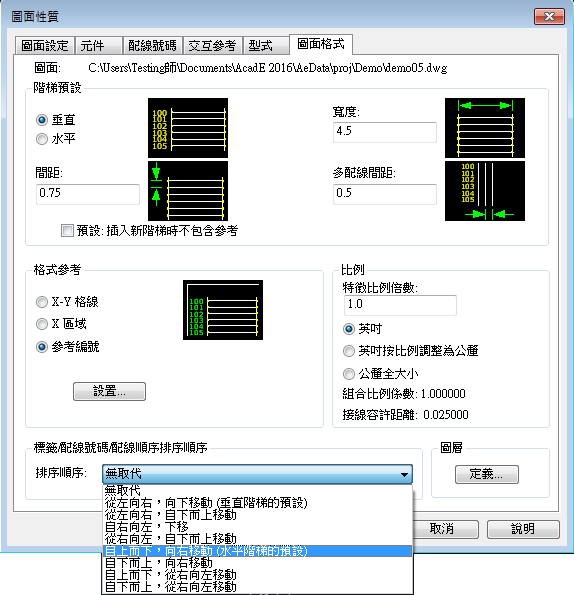

- 使用「排序順序」圖面性質，來確定在先前的檢查中未涉及的任何內容。
線路圖接線順序方法

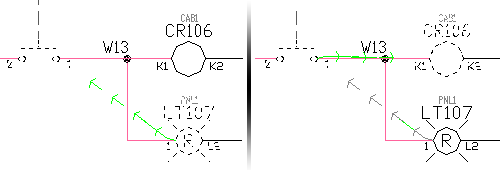

此方法關於包含三個或更多交叉連接元件的各配線網路的連接順序。AutoCAD Electrical 工具集 會在每個接線點上放置遞增的連接順序值。它將儲存為三位數的延伸資料值，從接線屬性上的「001」開始。當任何 AutoCAD Electrical 工具集 自/到報告處理包含此遞增排序資料的配線網路時，將相應地對自/到接線進行排序。
「直接至端子」接線順序方法
此方法可讓您定義多個直接連接至端子的元件。例如，線路圖端子的一側連接至三個裝置。可以定義特定接線順序 (使用先前所描述的「線路圖接線」順序方法) 來強制進行連接報告。但是限制其將端子做為僅在這三個裝置中的兩個之間的通用連接點來報告。將第三個裝置預設為報告為跳接至其他兩個裝置中的一個。可以定義其他次級「直接至端子」順序，因此可以將第三個裝置直接排序至端子。您還可以直接將兩個端子排序到一起。結果是自/到連接報告會展示直接聯繫至端子的所有三個裝置。
帶角度的 T 形接線方法
使用帶角度的 T 形接線可以影響接線順序報告。T 形符號的方位將定義排序。每個符號均具有屬性 WDWSEQ，該屬性包含表示優先的配線排序順序的三位數值。90 度轉角或直通區段 (取決於帶角度的 T 形符號的型式) 表示順序的開始。45 度轉角為次級連接。AutoCAD Electrical 工具集 將在每條接線展示時報告接線。
多個帶角度的 T 形連接符號的方位有以下情況時，此影響自/到連接順序報告的方法可能無法得出預期結果：
- 連接規劃不合邏輯或無法實現。
- 兩條以上的配線佈線至裝置上的給定接線點。
在「專案性質」
「型式」對話方塊中，設定自動帶角度的 T 形配線 (而不是 T 形交叉圓點) 插入模式。
