選取一種交互參考格式並加入交互參考到圖面中。

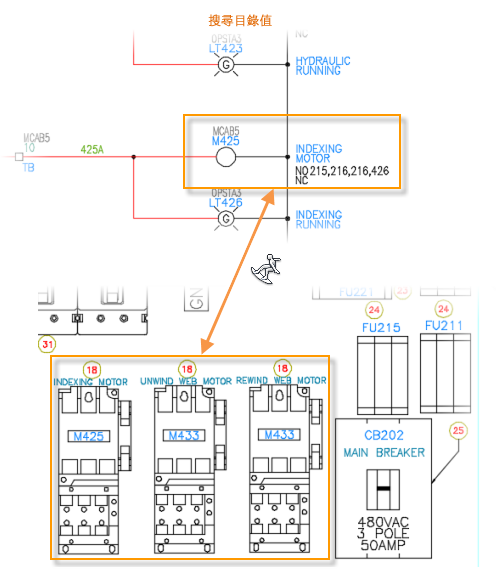

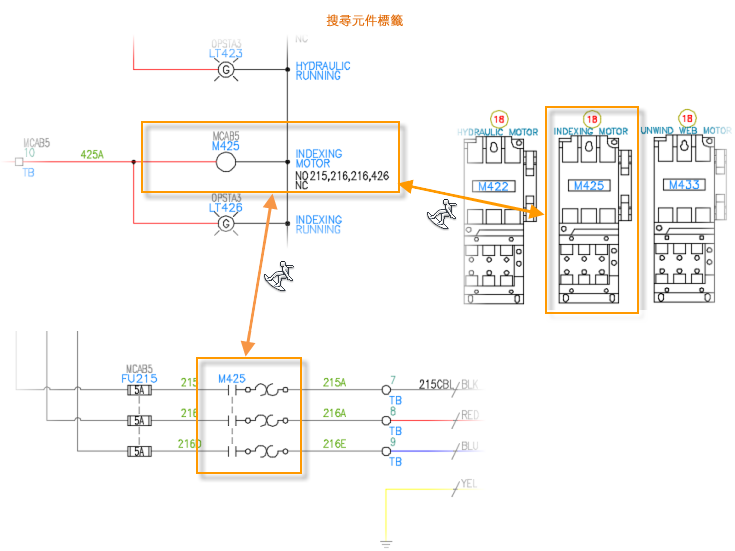

AutoCAD Electrical 工具集 會將交互參考資訊加入至相關的線路圖元件，以指示參考位置。父元件使用其各個子元件的參考位置進行註解。父元件使用其父元件的參考位置進行註解。

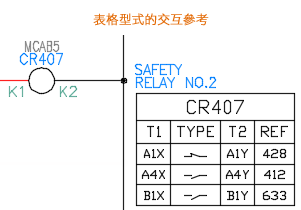

AutoCAD Electrical 工具集 支援在父元件上使用三種類型的交互參考註解。
子元件上的交互參考註解永遠使用文字格式。

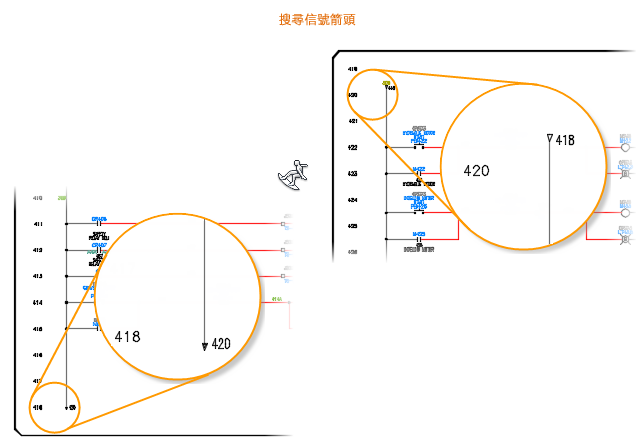

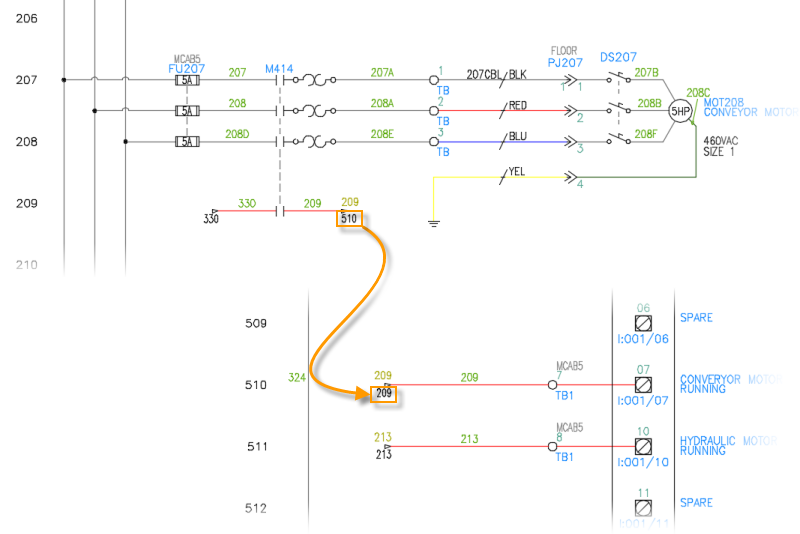

交互參考資訊也會加入至信號箭頭。來源箭頭使用其各個目標箭頭的參考位置進行註解。目標箭頭使用其來源的參考位置進行註解。
在「圖面性質」
「交互參考」頁籤上定義交互參考格式與型式。
交互參考更新
如果專案設定為即時交互參考，則每當動作變更元件或信號箭頭的參考位置時，交互參考註解都會更新。例如，如果您要加入一個接觸並將其與父系相關聯，父系的交互參考將更新以包括新子系。如果您將子系移動到新位置，父系的交互參考將更新以指示新位置。如果子系已刪除，父系的交互參考將更新以移除該子系的參考。無論父系和子系是否在同一個圖面中，都會發生上述更新。
如果即時交互參考已關閉，或圖面無法自動更新，請使用以下指令來更新交互參考：
- 元件交互參考 查找
- 更新信號參考 查找

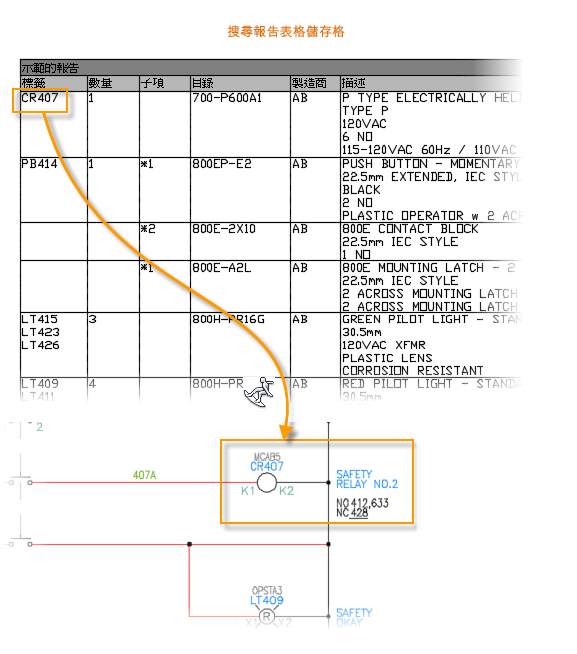

「元件交互參考」指令會建立兩個報告：
- 交互參考報告 - 列示每個元件以及子接點的數量與位置。
- 例外/錯誤報告 - 例外清單，其中包括無父系的子接點和無子接點的父繼電器線圈。
搜尋
搜尋是一種跳至相關元件或跟隨信號箭頭的方法。 查找
