面板配置

從線路圖元件清單或面板圖示功能表插入面板符號。加入銘牌、料件號碼和件號。使用「端子排編輯器」管理端子排。

圖面性質

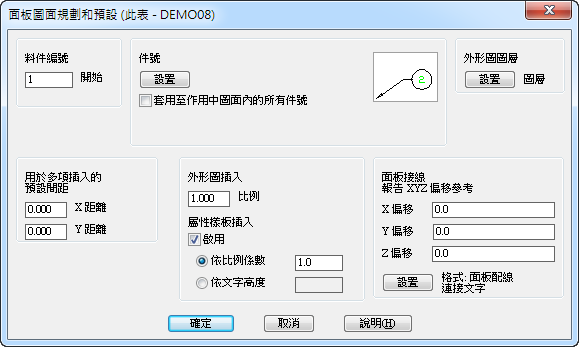

有一些特定於面板配置的圖面性質。可以在圖面樣板上設置這些性質，或在圖面上隨時定義這些性質。使用「面板規劃」指令可設定起始料件號碼、料件件號設定 (例如造型和文字大小)、外形圖圖層等等。查找

如果您先建立線路圖，請從線路圖元件清單中選取以建立面板配置。查找

AutoCAD Electrical 工具集在線路圖元件上使用目錄指定，以尋找正確的面板外形圖。

如果找不到外形圖符號，您可以瀏覽以尋找符號或動態繪製一個符號。AutoCAD Electrical 工具集會加入所需的任何智慧，以便將其識別為面板符號。這樣可讓您從廠商下載面板符號，並將其用於 AutoCAD Electrical 工具集。

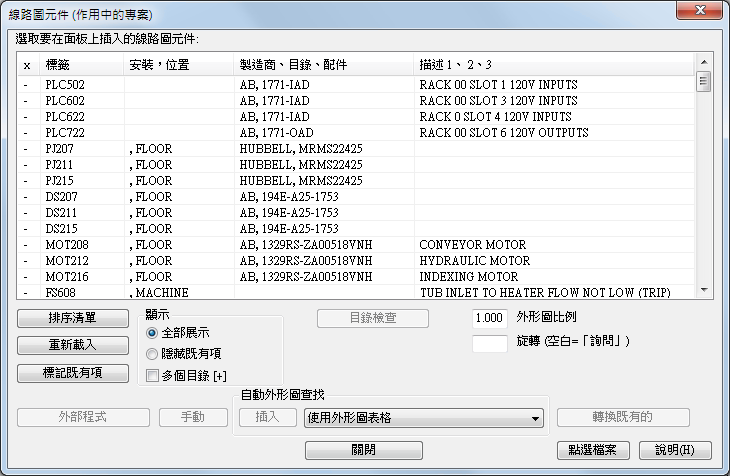

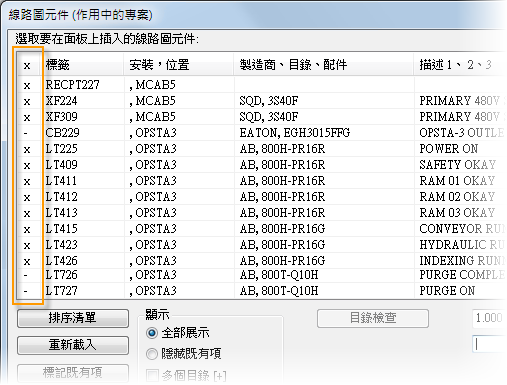

此對話方塊指示哪些線路圖元件已插入到面板配置中。

來自線路圖元件的所有值均會放到面板外形圖上。之後，如果您變更其中之一，另一個也會更新。

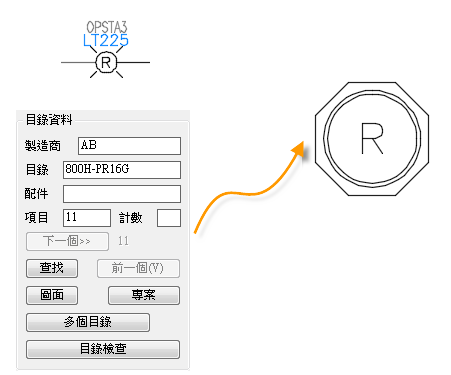

註: 目錄值會對映至外形圖查找資料庫中的特定外形圖符號。您可以使用提供的編輯器來編輯外形圖查找資料庫。查找

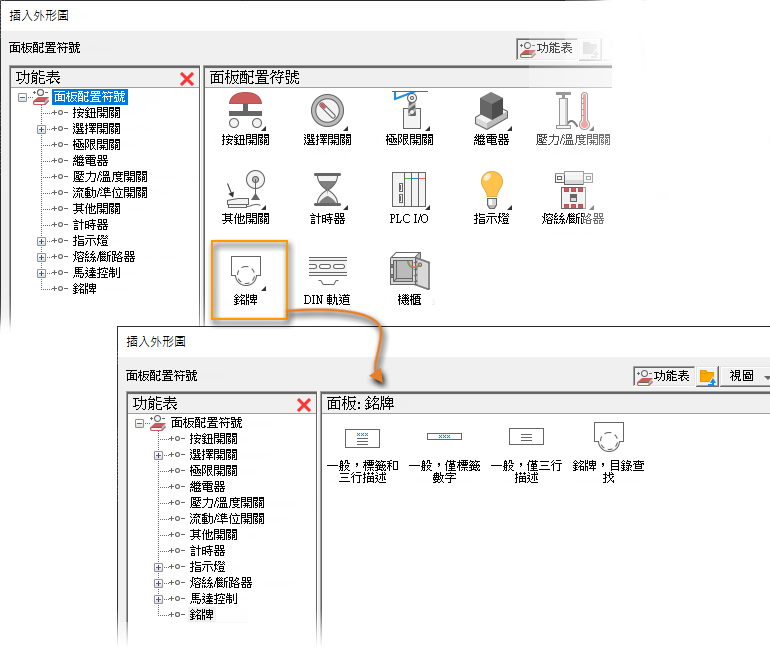

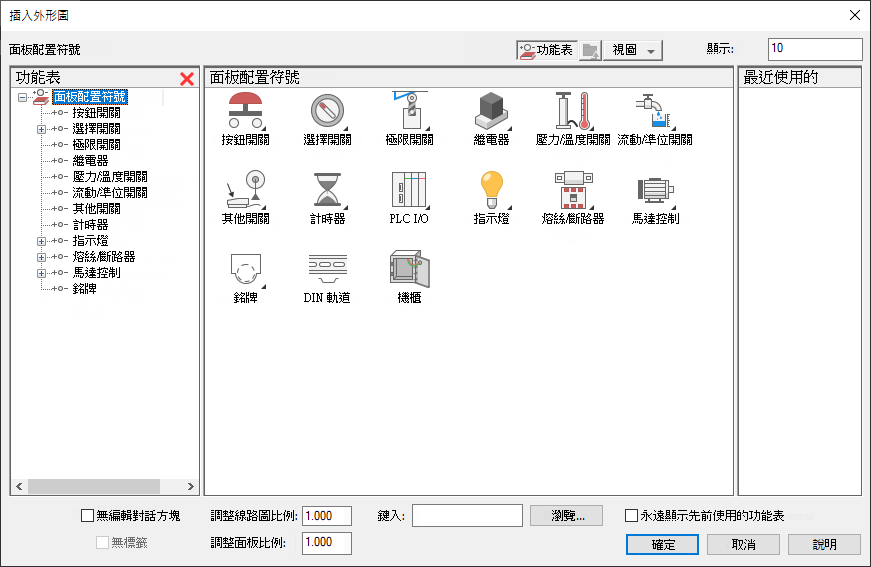

對於未展示在線路圖上的面板元件，請使用面板圖示功能表插入面板外形圖。查找

從圖示功能表插入外形圖時，您可以選取目錄值，並插入與該值相關聯的外形圖。如果沒有面板符號與該目錄相關聯，您可以瀏覽以尋找符號或動態繪製一個符號。

使用面板圖示功能表插入銘牌。

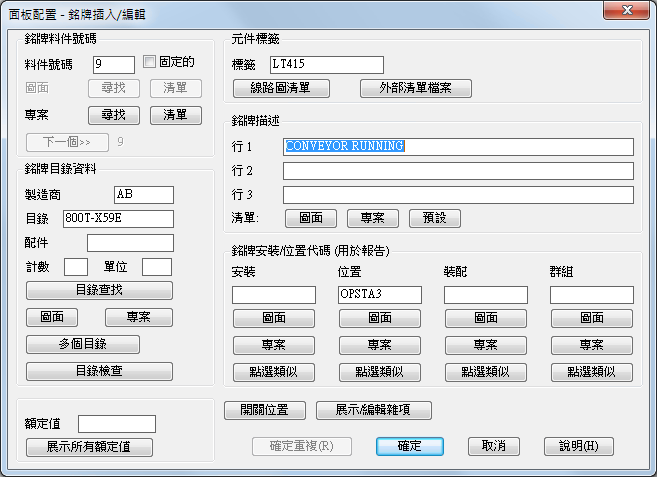

插入銘牌時，您可以將其與面板外形圖相關聯。會從外形圖複製值，例如標籤、安裝、位置和描述。但是，您可以指定特定於銘牌的料件號碼和目錄值。

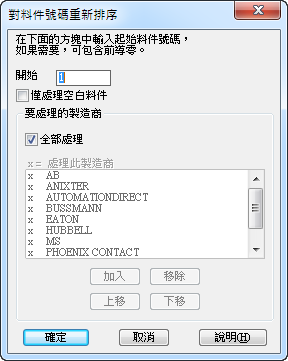

可以將料件號碼指定給面板和線路圖符號。當您為元件指定目錄值時，程式會檢查是否已在另一個元件上將料件號碼指定給此目錄值。如果是，將自動指定料件號碼。如果未自動指定料件號碼，您可以在編輯元件時進行指定。您也可以使用「對料件號碼重新排序」指令在專案級指定料件號碼。查找

會先處理面板元件，然後再處理線路圖元件。具有相同目錄指定的元件會接收相同的料件號碼。

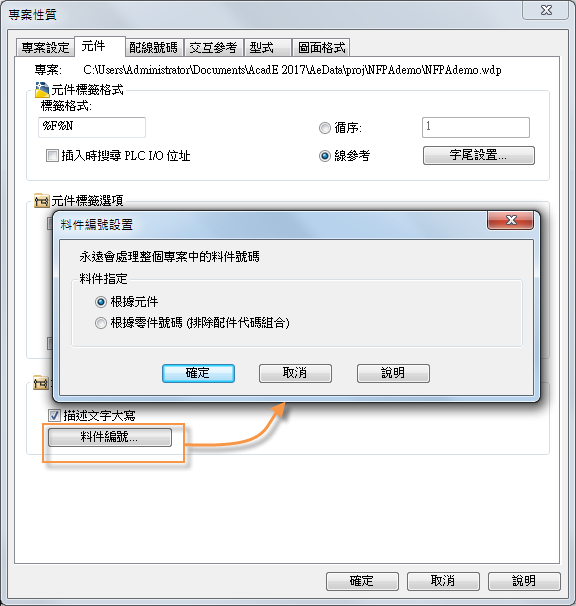

有幾個專案性質會影響料件編號。請確保根據您的偏好設定這些性質，然後再重新排序料件號碼。

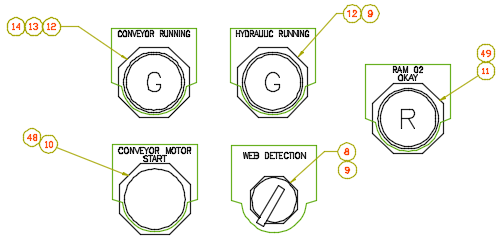

為元件指定料件號碼後，您可以插入件號以使料件號碼可見。查找

請注意指令提示中的提示。如果所選元件中的多個目錄值帶有料件號碼，會提供選項來選擇額外件號的放置方向。

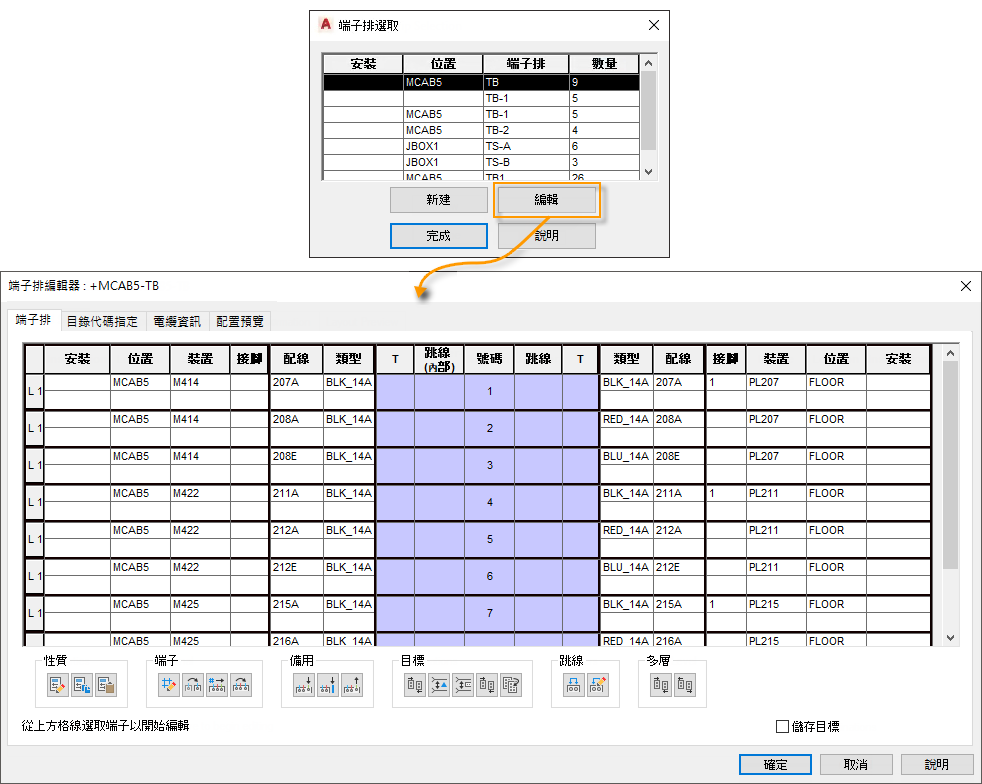

「端子排編輯器」可讓您管理整個端子排，而不是一次管理一個端子。查找

此編輯器包含目錄值、連接元件、連接配線、配線號碼等的相關資訊。

使用「端子排編輯器」可執行以下作業：

端子排中展示的端子清單包括使用「端子排編輯器」和線路圖端子插入的面板端子。如果使用編輯器同時為端子插入了線路圖表現法和面板端子，則該端子僅會在編輯器中顯示一次。所做的任何變更都將套用至這兩種表現法。

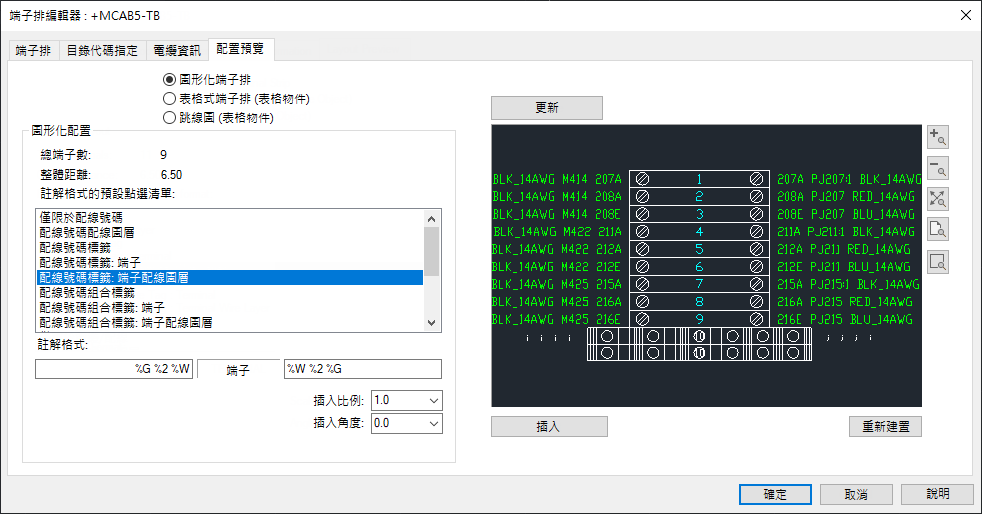

使用「配置預覽」頁籤插入端子排；選取類型與註解型式。使用預覽確保一切都按您所需進行設置。

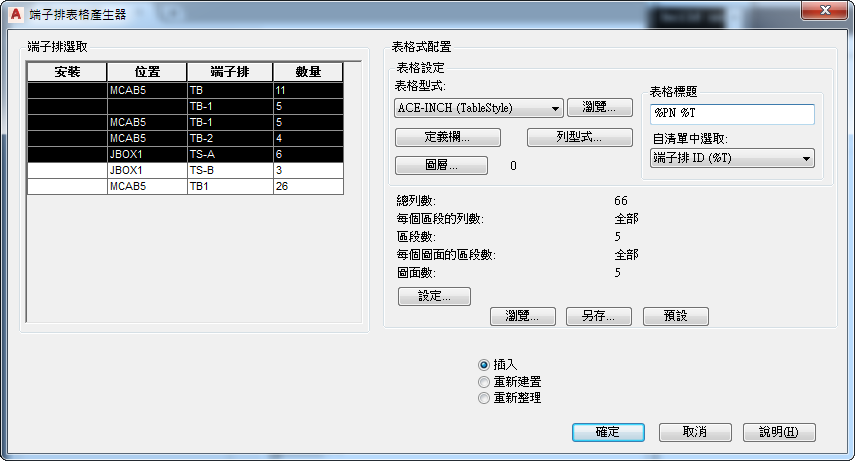

如果您想為一個或多個端子排插入表格式端子排，也可以使用「端子排表格產生器」查找。
