使用此範例研究類型配合 Revit 中的衍生式設計，在大型房間 (例如辦公室空間或教室) 中為桌子的放置方式 (以列排列) 產生替代方案。

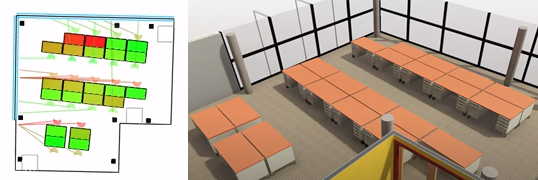

左圖顯示衍生式設計 中的結果。右圖顯示當結果整合到 Revit 模型後的結果。
在本主題中
目標
使用「最佳化」方法建立研究時，您可以選擇以下目標：
- 讓房間中的桌數最大化。(桌子計數)
- 讓每個桌子的窗外視野品質的平均分數最大化。(窗外視野)
- 與出口的平均距離最小化。
窗外視野
這個指標嘗試從放置桌子的位置測量窗外視野的品質。透過對每個桌子指定相對值，計算和平均所有桌子之間的視野分數。沒有視野的桌子會獲得 0 的值。有最佳視野的桌子設為 1，其餘值則落在此範圍之間。
單張桌子的視野指標會計算為從桌子座椅位置到最近視野目標 (落在窗戶或帷幕牆元素上的點) 的距離。只有當視野目標落在距離座位的最小距離 (20 英呎或 6 公尺) 內，且落在定義的視野圓錐內時，視野目標才會被視為在範圍內。視野圓錐是一個以桌子使用者的面向方向為中心的 110 度弧。此篩選可避免將位於桌子後方的窗戶計算為在每個桌子的視野內。
到出口的平均距離
研究會計算從每個桌子到房間中每扇門的最短路徑。如果房間有多個門，則會為每個桌子選擇最短的路徑。然後將所有路徑 (每個桌子一條) 的長度相加並除以路徑數目。
存取研究類型
在「建立研究」對話方塊中，可從 Autodesk Samples 資料夾取得研究類型。
若要開啟 Dynamo，請導覽至此資料夾：
- %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>
如果您在該位置中找不到研究類型，可以使用下列連結下載。ZIP 檔包含 DYN 檔及其「相依性」資料夾。將其內容解壓縮到您電腦上的資料夾。
準備模型
若要建立此類型的研究，Revit 模型必須包含下列項目：
- 用於工作空間配置的房間。房間應該至少包含一扇門，以及與房間元素相鄰的窗戶或帷幕牆。房間也可以包括柱，這些柱在放置桌子時會被視為障礙物。無論柱在模型中是否隱藏都無所謂，它們仍會被視為障礙物。
- 所需族群類型的桌子實體。桌子不一定要在目標房間內。如果桌子在目標房間中，則會在產生的設計替代方案中移動。
建立此類型的研究之前，請先執行下列作業：
- 開啟 Revit 模型。
如果需要，您可以下載 rac_advanced_sample_project.rvt 並搭配此研究類型使用。
- 開啟視圖以顯示目標房間。
在建立研究的過程中，您將選取目標房間和桌子實體。
例如，在 rac_advanced_sample_project.rvt 中，開啟「03 - Floor」平面圖，然後拉近到左上角的房間 Open Office 321。
- 為了更容易選取房間，請在視圖中打開房間的可見性。
- 也在視圖中打開家具的可見性。
- 在房間 (或房間附近) 加入桌子。
例如，在 rac_advanced_sample_project.rvt 中的 Open Office 321 中加入學生書桌。
輸入
建立研究時，您可以指定下列輸入。
- 選取桌子族群實體：在 Revit 模型中，選取您希望圖表使用的桌子類型實體，這會當作研究中繪製之桌子寬度和深度的參考。研究完成後，放置元素時會使用此桌子類型。
- 選取房間：在 Revit 模型中，選取目標房間。請參閱準備模型以瞭解更多詳細資料。
- 桌子列旋轉：圖表旋轉每個桌子列的角度 (以度為單位)。值介於 -90 到 90 度之間。0 度表示桌子列與房間中最長的牆平行。使用「與此類似」方法時，您可以使用數字滑棒指定開始值。如果使用其他方法，清除該勾選方塊可指定常數值。
- 列間距 (英呎)：用於偏移每列中心線的距離 (以英呎為單位)。值介於 10 到 16 英呎之間。此輸入可讓桌子配合障礙物 (例如柱)。使用「與此類似」方法時，您可以使用數字滑棒指定開始值。如果使用其他方法，清除該勾選方塊可指定常數值。
幾何圖形視覺化

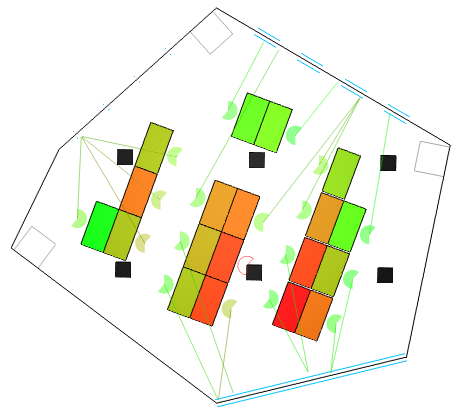

以下是一個範例工作空間配置。
房間幾何圖形
- 純黑線是房間核心邊界的牆中心線。
- 雙藍線代表提供視野的窗戶或帷幕牆。
- 黑色填滿的矩形是柱障礙物區域。
- 灰色矩形是門障礙物區域。
桌子顏色
- 桌子顏色指出每個桌子與最近的出口是近 (綠色) 還是遠 (紅色)。
- 等級：紅色 (最差) 到綠色 (最好)。數值等級是相對於每個產生的結果。
窗外視野
- 每個桌子座位的圓錐形狀代表該座位的面向方向，會考慮從該座位看到的區域。
- 等級：紅色 (最差) 到綠色 (最好)。數值等級是相對於每個產生的結果。
- 每個桌子座位圓錐和其連接線條的顏色，是由該桌子視野的相對分數決定。
已知問題和限制
- 此研究類型已使用 Revit 隨附的美國英制桌子族群進行測試。原點是桌子的左前角，桌子前方朝向負 Y 方向。如果衍生式設計 建立的桌子元素方向與應用程式中顯示的預覽影像不同，請編輯選取的桌子族群，使用與 Revit 桌子族群相同的放置點和方位。或者，您也可以編輯此研究的 Dynamo 圖表，並更新圖表的「Place Desks in Revit」區段中定義的節點，以使用您所需的族群類型。
- 在研究設置期間刪除參考的桌子，會導致元素建立失敗而無法產生研究結果。
- 如果選取的房間沒有門，「到出口的平均距離」指標和對應的桌子顏色會失敗。桌子還是會產生。
- 如果選取的房間沒有窗戶 (但有其他所有預期的元素)，則「窗外視野」指標和關聯的幾何圖形顯示會失敗。桌子還是會產生。
- 如果柱的周長曲線完全落在桌子的周長曲線內，桌子可以放在柱頂端。
如果您遇到此問題，在整合結果以在 Revit 模型中建立桌子後，請手動刪除與柱產生衝突的桌子。
