Vytvoří značku geometrické tolerance a případně ji připojí k objektu ve výkresu.
Hledat
Souhrn
Můžete vybírat z široké řady značek používaných pro geometrické odchylky a tolerance. Často používané značky můžete také uložit do knihovny značek a poté je vybírat přímo z pásu karet.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt pro připojení
- Připojí značku k objektu. Chcete-li značku umístit, aniž byste ji připojili k jiným objektům, klikněte do umístění, kam chcete šipku odkazu umístit. Pokud chcete značku umístit bez odkazu, klikněte do místa, kam chcete značku umístit.
- Počáteční bod
- Určuje polohu šipky odkazové čáry.
- Další bod
- Určuje umístění dalšího vrcholu odkazu. Poznámka: Aplikace Sada nástrojů AutoCAD Mechanical vynutí nastavení takové polohy, ve které bude první segment odkazové čáry kolmý k připojenému objektu a následující segmenty budou vodorovné nebo svislé. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).
- Značka
- Umístí značku na místo, kam jste naposledy kliknuli.
- Povrch
- Přidá ke značce další šipku, odkaz a referenční úsečku a umožní tak ukazovat na povrch (místo na hranu).

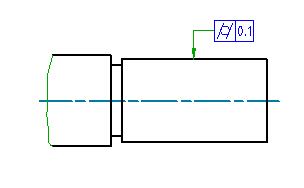

Poznámka: Normy kreslení, které nepodporují odkazové čáry povrchu, možnost Povrch nezobrazí.- Počáteční bod – určuje polohu šipky odkazové čáry povrchu (č. 1 na obrázku výše).
- Další bod – určuje umístění dalšího vrcholu odkazové čáry povrchu (č. 2 na obrázku výše).
- Značka – určuje umístění značky (3 na obrázku výše).
- Hrany – odstraní další šipku, odkaz a referenční úsečku a umožní tak ukazovat na hranu místo na povrch.
- Knihovna
- Umožňuje vybrat plně konfigurovanou značku z knihovny značek a umístit ji do kreslicí plochy.
- Název značky
- Určuje název předkonfigurované značky, která bude získána z knihovny značek.
- ? – zobrazí seznam názvů předkonfigurovaných značek, které lze vybrat.
