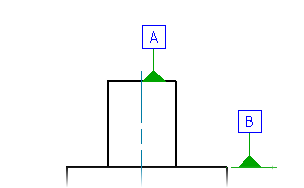

Vytvoří značku základny a připojí ji k objektu na kreslicí ploše.
Hledat
Souhrn
Můžete zadat až 2 znaky pro identifikaci vztažných prvků a také vybrat typ trojúhelníku vztaženého prvku, který se má použít na konci odkazové čáry.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt pro připojení
- Připojí značku k objektu. Chcete-li značku umístit, aniž byste ji připojili k jiným objektům, klikněte do umístění, kam chcete šipku odkazu umístit. Pokud chcete značku umístit bez odkazu, klikněte do místa, kam chcete značku umístit.
- Počáteční bod
- Určuje polohu šipky odkazové čáry.
- Další bod
- Určuje umístění dalšího vrcholu odkazu. Poznámka: Aplikace Sada nástrojů AutoCAD Mechanical vynutí nastavení takové polohy prvního segmentu odkazu, ve které bude kolmý k připojenému objektu. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).
- Značka
- Umístí značku na místo, kam jste naposledy kliknuli.
- Povrch
- Přidá ke značce další šipku, odkaz a referenční úsečku a umožní tak ukazovat na povrch (místo na hranu).
Poznámka: Normy kreslení, které nepodporují odkazové čáry povrchu, možnost Povrch nezobrazí.- Počáteční bod – určuje polohu šipky odkazové čáry povrchu (1 na obrázku výše).
- Další bod – určuje umístění dalšího vrcholu odkazové čáry povrchu (2 na obrázku výše) nebo další vrchol odkazové čáry (3 na obrázku výše).
- Značka – určuje umístění značky (4 na obrázku výše).
- Hrany – odstraní další šipku, odkaz a referenční úsečku a umožní vám tak ukazovat na hranu místo na povrch.
