Vytvoření tlakové sítě

Rozvrhněte tlakovou síť podél trasy. V případě potřeby můžete určit, že se má tlaková síť vytvořit tak, aby odpovídala topografii povrchu.

1. Na kartě Výchozí klikněte na panel Vytvořit návrh Potrubní síť Nástroje pro návrh tlakové sítě .
2. Zobrazí se dialog Vytvořit tlakovou síť. Zadejte následující údaje tlakové sítě:
   • název tlakové sítě
   • název potrubní trasy
   • seznam součástí
   • velikost a materiál tlakových potrubí (součásti budou sdílet stejný materiál a jmenovitý průměr)
   • hladiny
   • referenční povrch
   • pokyn, zda se má vytvořit profil povrchu k následování pro tlakovou síť
   • krytí
   • referenční trasa
   • styly popisků

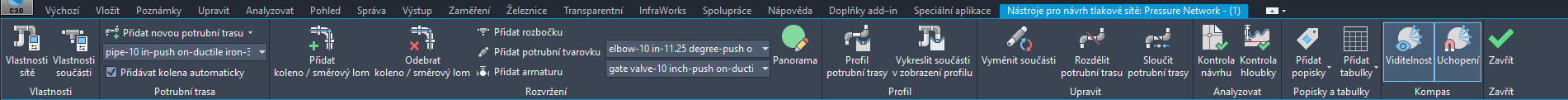

3. Kliknutím na tlačítko OK zobrazte pás karet Nástroje pro návrh tlakové sítě.


   Na příkazovém řádku budete vyzváni k určení prvního bodu nebo zadání výšky.

4. (Volitelné) Chcete-li v každém spojení segmentů přidat kolenovou tvarovku, klikněte na kartě Nástroje pro návrh tlakové sítě na panel Potrubní trasa Přidávat kolena automaticky.
5. Potrubní trasu tlakové sítě vytvoříte tím, že začnete vybírat body ve výkresu. Nakreslením přímých segmentů vložte rovné segmenty potrubí nebo pro oblouk zadejte parametr C k nakreslení zakřiveného segmentu. Další informace naleznete v části Vkládání zakřivených segmentů tlakové sítě.
   Poznámka: Během postupu rozvržení se vytvoří jedno tlakové potrubí, když se nakreslí více spojených segmentů na přímé úsečce bez horizontálních nebo vertikálních změn směru.
6. (Nepovinné) Na kartě Nástroje pro návrh tlakové sítě zapněte kliknutím na panel Kompas Viditelnost vodítko kompasu, které ukazuje povolené úhly odklonu. Klikněte na možnost Uchopení , která umožňuje uchopení značek kompasu při rozvrhování potrubní trasy.

   Po výběru dvou bodů k vložení prvního tlakového potrubí se zobrazí kompas, který zobrazí úhly ohybů v seznamu součástí, které odpovídají zvolené velikosti a materiálu.

7. Pokračujte s rozvržením tlakové sítě a stisknutím klávesy Enter příkaz ukončete. Kdykoli také můžete přidat další potrubní trasy do tlakové sítě. Viz část Přidání potrubních tras do tlakové sítě.
8. Na kartě Nástroje pro návrh tlakové sítě klikněte na panel Zavřít Zavřít .
