Přidání potrubní tvarovky do tlakové sítě

Existuje několik způsobů, jak při návrhu tlakové sítě vložit potrubní tvarovky. V seznamu tvarovek můžete vybrat konkrétní potrubní tvarovku, například T-kus nebo kříž, a přidat ji do výkresu. Potrubní tvarovky jsou uspořádány podle materiálu. Potrubní tvarovky lze v půdorysu přidat ke koncům potrubí nebo vložit na kterékoli místo po celé délce potrubí. Zobrazí se nápověda rozvržení označující místa, kam lze vložit potrubní tvarovku.

Přidání potrubních tvarovek typu přechodka nebo koleno

1. Vytvořte potrubní systém a začněte navrhovat jeho rozvržení pomocí návrhových nástrojů tlakové sítě nebo příkazu Vytvořit nový potrubní systém.
   Poznámka: Při rozvrhování tlakové sítě lze mezi segmenty potrubí automaticky přidávat kolena. Stačí na panelu Potrubní trasa vybrat možnost Přidávat kolena automaticky.
2. Na pásu karet Nástroje pro návrh tlakové sítě na panelu Rozvržení vyberte typ přechodky nebo kolena, které chcete přidat.
3. Klikněte na tlačítko Přidat potrubní tvarovku .

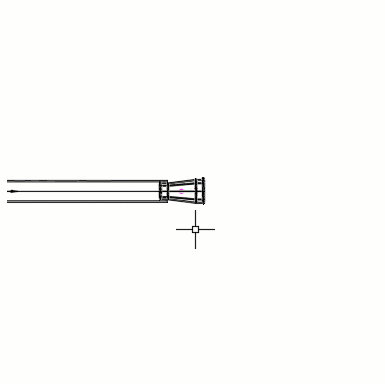

4. Umístěte kurzor na požadovaný bod vložení. Kliknutím položku umístěte v souladu se symboly připojení:
   • na koncích potrubní trasy.

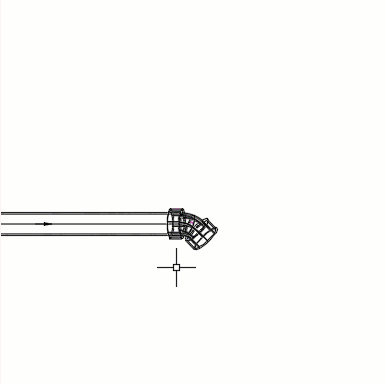

   • podél potrubní trasy. Kolena lze vložit ve směrových lomech potrubní trasy.
5. Potrubní tvarovka se umístí v potrubní trase.

Úpravy přechodek a kolen	Příklad úpravy
Vyberte potrubní trasu a kliknutím na položku (Pokračovat v rozvržení) pokračujte v návrhu trasy od kolena.
Chcete-li obrátit orientaci kolena, vyberte jej a klikněte na tlačítko (Zaměnit).

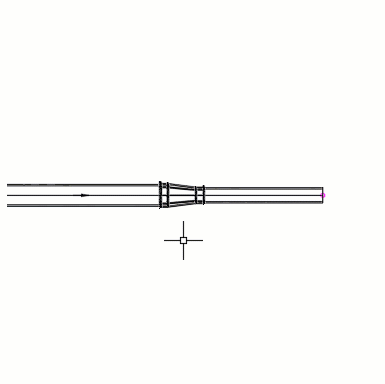

Vyberte potrubní trasu a kliknutím na položku (Pokračovat v rozvržení) pokračujte v návrhu trasy od přechodky. Pokud je v seznamu součástí výkresu k dispozici vhodná velikost potrubí, změní se velikost potrubí tak, aby odpovídala portu potrubní tvarovky.
Chcete-li obrátit orientaci přechodky, vyberte ji a klikněte na tlačítko (Zaměnit).

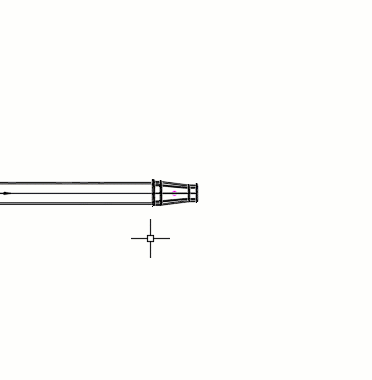

Chcete-li přechodku posunout v rámci potrubní trasy, vyberte ji a klikněte na tlačítko (Posunout).

Přidání potrubních tvarovek pro větve nebo průsečíky

1. Vytvořte potrubní systém a začněte navrhovat jeho rozvržení pomocí návrhových nástrojů tlakové sítě nebo příkazu Vytvořit nový potrubní systém.
2. Poznámka: V průsečíku existujících potrubních tras můžete pomocí příkazu Přidat rozbočku přidávat rozbočky.

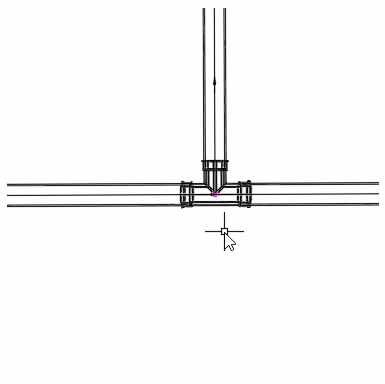

3. Na pásu karet Nástroje pro návrh tlakové sítě na panelu Rozvržení vyberte potrubní tvarovku typu šikmá odbočka, T-kus nebo kříž, kterou chcete přidat.
4. Klikněte na tlačítko Přidat potrubní tvarovku .

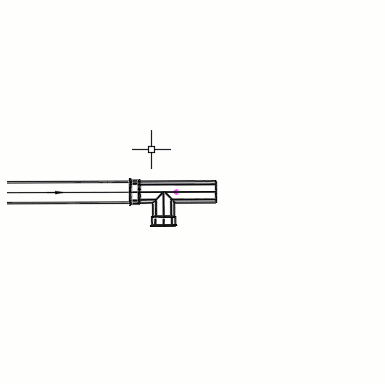

5. Umístěte kurzor na požadovaný bod vložení. Kliknutím položku umístěte v souladu se symboly připojení:
   • na koncích potrubní trasy.
   • podél potrubní trasy.
6. Potrubní tvarovka se umístí v potrubní trase.

Úpravy rozbočky	Příklad úpravy

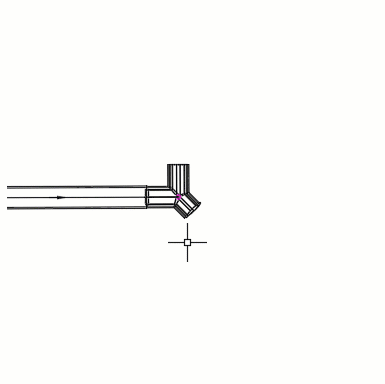

Pokud chcete, aby potrubní trasa dále procházela přes potrubní tvarovky (například T-kusy nebo kříže), vyberte danou potrubní trasu a klikněte na položku (Pokračovat v rozvržení). Pokud je v seznamu součástí výkresu k dispozici vhodná velikost potrubí, změní se velikost potrubí tak, aby odpovídala portu potrubní tvarovky.

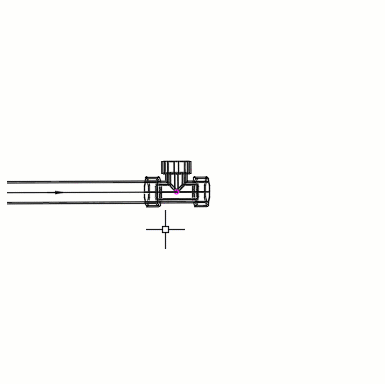

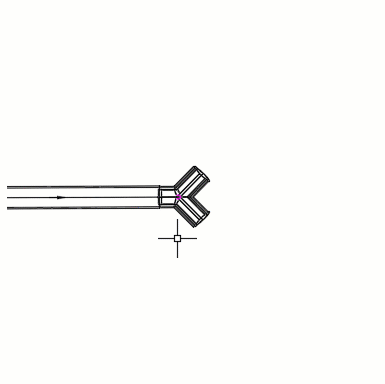

Pokud chcete přidat nové potrubní trasy začínající v tvarovkách (například T-kusech, šikmých odbočkách nebo křížích), vyberte danou potrubní tvarovku a klikněte na položku (Pokračovat v rozvržení). Pokud je v seznamu součástí výkresu k dispozici vhodná velikost potrubí, změní se velikost potrubí tak, aby odpovídala portu potrubní tvarovky.
Chcete-li obrátit orientaci potrubní tvarovky, vyberte ji a klikněte na tlačítko (Zaměnit).
Chcete-li otočit potrubní tvarovku připojenou k potrubní trase, vyberte ji a klikněte na tlačítko (Otočit).
Chcete-li potrubní tvarovku, kterou prochází potrubní trasa, (například T-kus, kříž nebo laterální šikmou odbočku) posunout v rámci této potrubní trasy, vyberte ji a klikněte na tlačítko (Posunout).

Přidání zátek na koncích potrubních tras

1. Vytvořte potrubní systém a začněte navrhovat jeho rozvržení pomocí návrhových nástrojů tlakové sítě nebo příkazu Vytvořit nový potrubní systém.
2. Na pásu karet Nástroje pro návrh tlakové sítě na panelu Rozvržení vyberte typ zátky, kterou chcete přidat.
3. Klikněte na tlačítko Přidat potrubní tvarovku .
4. Umístěte kurzor na požadovaný bod vložení. Kliknutím položku umístěte v souladu se symbolem připojení na konci potrubní trasy.
5. Potrubní tvarovka se umístí v potrubní trase.
