Styly promítání a křížení pro zobrazení příčných řezů

U promítání a křížení můžete nastavit různé styly, které se použijí pro jejich zobrazení a popisky v zobrazeních příčných řezů.

Promítnuté objekty v zobrazeních příčných řezů používají následující styly:

• Promítnuté objekty bodů COGO používají standardní styly bodů. Pro zobrazení příčného řezu můžete určit jiný styl, případně můžete výběrem možnosti <Použít objekt> použít stejný styl, který se používá v pohledu půdorysu.
• Promítnuté vícepohledové bloky a objekty aplikace AutoCAD používají styly promítání. Styly promítání jsou víceúčelové styly, které lze najít v kolekci Obecné Víceúčelové styly Styly promítání na kartě Nastavení v Prostoru nástrojů. Nastavení zobrazení můžete pro zobrazení příčného řezu nakonfigurovat pomocí karty Příčný řez.



• Pro styly popisků používají promítnuté objekty styly popisků promítání, které lze najít v kolekci Zobrazení příčného řezu Styly popisků Promítání na kartě Nastavení v Prostoru nástrojů.
Poznámka: Návrhové linie, polygony zaměření a 3D křivky lze zobrazit jako křížení, ale ne jako promítání.

Objekty křížení v zobrazeních příčných řezů používají následující styly:

• Objekty křížení bodů COGO používají standardní styly bodů. Pro zobrazení příčného řezu můžete určit jiný styl, případně můžete výběrem možnosti <Použít objekt> použít stejný styl, který se používá v pohledu půdorysu.
• Objekty, vícepohledové bloky, návrhové linie a polygony zaměření křížení aplikace AutoCAD používají styly značek. Styly značek jsou víceúčelové styly, které lze najít v kolekci Obecné Víceúčelové styly Styly značek na kartě Nastavení v Prostoru nástrojů.

  Styly značek lze nastavit tak, aby používaly body aplikace AutoCAD, vlastní symboly značek nebo bloky.



  U 3D těles lze jako styl značky křížení také použít možnost <Příčný řez>. Pokud vyberete styl <Příčný řez>, nakreslí se těleso tak, že znázorňuje skutečnou pozici, ve které se s ním stopa příčného řezu kříží.



  Poznámka: Barvu křížení 3D tělesa, které používá možnost <Příčný řez>, nyní určuje hladina 3D tělesa. Vzhled křížení 3D tělesa, které používá možnost <Příčný řez>, byl dříve určen stylem promítání asociovaným s daným tělesem.
• Pro styly popisků používají objekty křížení styly popisků křížení, které lze najít v kolekci Zobrazení příčného řezu Styly popisků Křížení na kartě Nastavení v Prostoru nástrojů.

Přidávání popisků v podobě dat sady vlastností ke křížením a promítáním

V případě, že byl do seznamu „Použít na“ sady vlastností přidán popisek příčného řezu křížení nebo popisek příčného řezu promítání, můžete k popiskům křížení a promítání přidat data dané sady vlastností.

Nastavení sady vlastností pro popisky křížení a promítání v zobrazení příčného řezu

Pokud chcete do stylů popisků křížení zahrnout data sady vlastností, je nutné kromě typu objektu, jehož umístění křížení se zobrazuje v zobrazení příčného řezu, vybrat ještě typ objektu Popisek příčného řezu křížení.

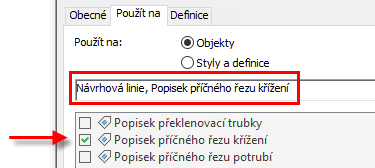

Chcete-li například v zobrazeních příčných řezů přidat popisky křížení návrhových linií s daty sady vlastností, vyberte při nastavování definice sady vlastností na kartě Použít na v dialogu Správce stylů položky Popisek příčného řezu křížení a Návrhová linie:

Použít sadu vlastností u návrhových linií a přidat relevantní data sady vlastností ke stylu popisků křížení můžete pomocí Editoru textových komponent, který je popsán v části Přidání dat sady vlastností k popiskům.

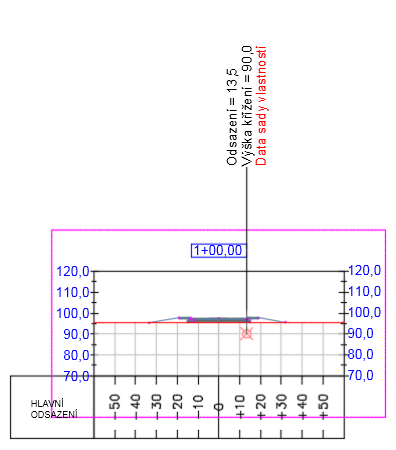

Následující obrázek znázorňuje příklad zahrnutí dat sady vlastností (červeně) do popisku křížení, kde „data sady vlastností“ představují data, která chcete použít u návrhové linie.

Pokud chcete do stylů popisků promítání zahrnout data sady vlastností, je nutné kromě typu objektu, jehož promítání se zobrazuje v zobrazení příčného řezu, vybrat ještě typ objektu Popisek příčného řezu promítání.

Chcete-li například v zobrazeních příčných řezů přidat popisky promítání bodů aplikace Autodesk Civil 3D s daty sady vlastností, vyberte při nastavování definice sady vlastností na kartě Použít na v dialogu Správce stylů položky Popisek příčného řezu promítání a Bod COGO:

Použít sadu vlastností u bodů a následně přidat relevantní data sady vlastností ke stylu popisků promítání můžete pomocí Editoru textových komponent.

Tip: Definice sad vlastností a styly popisků můžete uložit v šabloně. To vám umožní odkazovat ve výkresech na sady vlastností a styly popisků pomocí objektu šablony reference.

Další informace o definování sad vlastností naleznete v části Sady vlastností. Další informace o kříženích a promítáních naleznete v části Práce s prvky promítání a křížení v zobrazeních příčných řezů.
