Po vytvoření uživatelské tvarovky nebo komponenty a přenosu do továrny iSoučást můžete použít příkaz Publikování trubek a potrubí pro přípravu této součásti k publikaci do knihovny Obsahového centra. Jako tvarovku můžete vyvíjet a publikovat také normální součást (nikoli iSoučást).
Jakmile jsou vyvinuté, můžete iSoučásti trubek a potrubí a normální součásti publikovat v Obsahovém Centru.
Jaké typy součástí jsou k dispozici pro vyvíjení a publikování?
Pro vyvíjení a publikování jsou k dispozici všechny typy normalizovaných součástí jako adaptéry, křížení, kolena, příruby apod. s výchozím počtem připojení. Normální součásti nelze vyvíjet jako součásti vedení . Když vyvíjenou součást nebudete moci zařadit do žádného dostupného typu tvarovek, použijte Jiný typ.
|
Typ součásti |
Výchozí připojení |
Tvarovka nebo vedení |
|
Nástavce |
2 |
Tvarovky |
|
Pouzdra |
2 |
Tvarovky |
|
Víčka |
1 |
Tvarovky |
|
Konektory |
2 |
Tvarovky |
|
Spojky |
2 |
Tvarovky |
|
Kříže |
4 |
Tvarovky |
|
Kolena |
2 |
Tvarovky |
|
Obruby |
2 |
Tvarovky |
|
Těsnění |
2 |
Tvarovky |
|
Hadicové tvarovky |
2 |
Tvarovky |
|
Vložky |
2 |
Tvarovky |
|
Hlavice |
2 |
Tvarovky |
|
Matice |
2 |
Tvarovky |
|
Zástrčky |
1 |
Tvarovky |
|
Redukce |
2 |
Tvarovky |
|

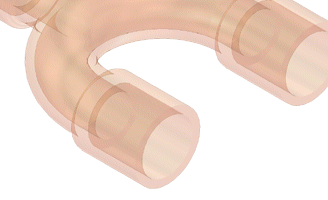

Spojovací kolena |
2 |
Tvarovky |
|
T tvarovky |
3 |
Tvarovky |
|
Trubkové spojky |
2 |
Tvarovky |
|
Ventily |
2 |
Tvarovky |
|
Y oblouky |
3 |
Tvarovky |
|
Hadice |
2 |
Vedení Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
|
Potrubí |
2 |
Vedení. Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
|
Trubky |
2 |
Vedení. Tento typ není k dispozici pro vývoj normálních trubkových a potrubních součástí. |
|
Jiný |
2 |
Tvarovky. Tento typ se používá, když nelze vyvíjenou součást zařadit do žádného dostupného typu tvarovek. |
|
Větve |
2 |
Tvarovky. Obsahuje jednu podkategorii, Svařeno na tupo. |
Jak lze vyvíjet trubkové a potrubní součásti?
Jako potrubí nebo tvarovky můžete vyvíjet a publikovat trubkové a potrubní iSoučásti. Když vyvíjíte trubkové a potrubní iSoučásti, určete:
- počet spojení,
- symbol svaru,
- mapování tabulky Parametrů a iSoučásti,
- spojovací bod a spojovací osu a pro odbočkové tvarovky, sdružený bod a osu potrubí pro druhý spojovací bod,
- zapojení pro iSoučást a odbočkové tvarovky, profil řezu pro sdruženou trubku,
- vlastnosti ISOGEN pro tvarovky.
Jako tvarovky můžete vyvíjet a publikovat jen normální součásti. Když vyvíjíte normální součásti, určete:
- počet spojení,
- symbol svaru,
- pevný jmenovitý rozměr,
- spojovací bod a spojovací osu a pro odbočkové tvarovky, sdružený bod a osu potrubí pro druhý spojovací bod,
- zapojení pro iSoučást a odbočkové tvarovky, profil řezu pro sdruženou trubku,
- vlastnosti ISOGEN pro tvarovky.
