Cvičení 2: Zadání nastavení mapové knihy

Dialog Vytvořit mapovou knihu vás provede všemi nastaveními potřebnými pro mapovou knihu. Nastavení můžete uložit k použití pro příští mapové knihy.

Poznámka: V tomto cvičení se používá mapa změněná v předchozím cvičení.

Zadání nastavení mapové knihy

1. Na kartě Správce zobrazení podokna Úlohy klikněte pravým tlačítkem na hladinu City_Boundary a klikněte na možnost Zoom na rozsah.
2. Uložte soubor mapy.

   Mapu nemůžete publikovat v jakémkoliv formátu bez uložení.

3. Přepněte podokno Úkol na možnost Mapová kniha a klikněte na položku Nový Mapová kniha.

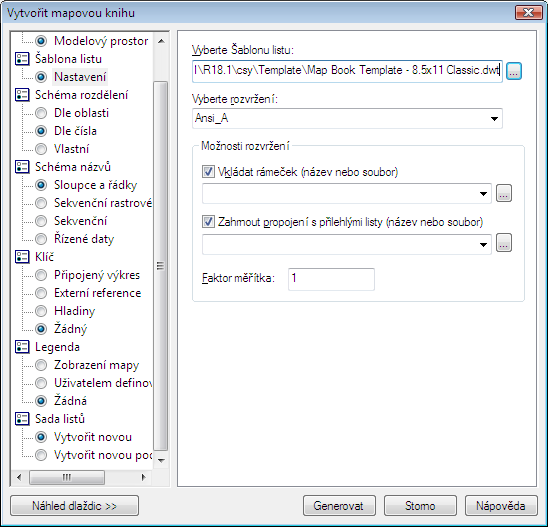

   Každá položka vlevo zobrazuje nastavení vpravo.

4. V dialogu Vytvořit mapovou knihu pro Zdroj klikněte na možnost Modelový prostor. Volitelně změňte Název mapové knihy.
5. Pod položkou Šablona listu proveďte následující:
   • Klikněte na tlačítko Nastavení.
   • Klikněte na tlačítko Procházet u položky Vybrat šablonu listu a přejděte k vytvořené a uložené šabloně (Šablona mapové knihy – Inset.dwt).

     Pokud se v dialogu nezobrazí adresář šablon, přejděte do umístění C:\users\vase_jmeno\Local Settings\Application Data\Autodesk\AutoCAD Map 3D 2022\R}24.1\csy\Template.

   • Ponechejte rozvržení nastaveno na Ansi_A.
   • Pod položkou Možnosti rozvržení zaškrtněte políčko Vkládat rámeček (název nebo soubor) a Zahrnout propojení s přilehlými listy (název nebo soubor).
   • U rohového razítka klikněte na šipku dolů a poté na možnost Rohové razítko. Pro propojení s přilehlými listy klikněte na šipku dolů a Adjacent_Arrow_4.
   • Nastavte faktor měřítka na 5000.
     Poznámka: Pokud nenastavíte Faktor měřítka, bude mapa obsahovat velký počet dlaždic. Dbejte na to, abyste nastavili hodnotu 5000.
6. Pod položkou Schéma dělení dlaždic proveďte následující:
   • Klikněte na možnost Dle oblasti.
   • Klikněte na možnost Vybrat oblast k rozdělení a tažením vytvořte obdélník kolem hranic mapy.
   • Ostatní nastavení ponechejte nastavena na jejich výchozí hodnoty.
7. Pod položkou Schéma názvů klikněte na možnost Sloupce a řádky. Nastavení ponechejte nastavena na jejich výchozí hodnoty.
8. Pod položkou Klíč vyberte možnost Externí reference. Přejděte na mapu klíčový pohled vytvořenou v předchozím cvičení a vyberte ji.

   Výřez klíčové mapy zobrazí klíčovou mapu generovanou v předchozím cvičení.

9. V části Legenda klikněte na možnost Definováno uživatelem.

   Ve výřezu legendy se zobrazuje legenda vytvořená v předchozím cvičení.

10. Pod položkou Sada listů vyberte možnost Nová.

    Ještě negenerujte mapu. Ponechejte dialog otevřený pro další cvičení.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Náhled a generování mapové knihy.
