Cvičení 1: Vytvoření objektů pomocí tříd objektů

Pokud vytvoříte objekt pomocí klasifikace objektu, zdědí nový objekt základní vlastnosti těchto tříd objektu s výchozími hodnotami těchto vlastností. Hodnoty můžete podle potřeby změnit.

Při dotazování na objekty ze souboru DWG do mapy se ztratí všechny informace o stylech. Body nemají nastaveny styly, proto je v mapě nelze zobrazit. Chcete-li zobrazit body signálu, přiřaďte mapě styl bodu.

Po zviditelnění signálů je můžete vytvořit pomocí třídy objektů Signály.

Poznámka: V tomto cvičení se používá mapa vytvořená ve Cvičení 1: Vytvoření mapy.

Přiřazení stylu bodu k mapě

1. Jestliže není otevřený soubor ObjectClass.dwg vytvořený v předchozím cvičení, otevřete jej. Klikněte na příkaz Otevřít Výkres.
2. Chcete-li přiřadit styl bodu, zadejte na příkazovém řádku příkaz diabtyp a stiskněte klávesu Enter.
3. V dialogu Styl bodu vyberte libovolný styl bodu z druhého řádku. Můžete použít výchozí nastavení velikosti bodu.

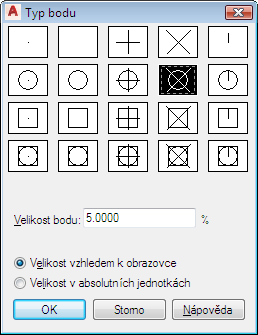

   Vyberte styl bodu pro signály.

4. Klikněte na tlačítko OK.

Vytvoření objektu signálů

1. Přibližujte pohled, dokud jasně neuvidíte body signálu.
2. Na kartě Prohlížeč mapy podokna Úlohy klikněte pravým tlačítkem na třídu objektů Signály a klikněte na příkaz Vytvořit klasifikovaný objekt.

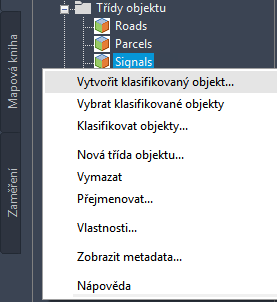

   Kliknutím pravým tlačítkem na příslušnou třídu objektů v ní vytvořte objekt.

3. Klikněte na pozici mapy pro bod.

4. Stisknutím klávesy Esc ukončete operaci vytvoření.
5. Chcete-li zadat vlastnosti pro nový objekt signálů, vyberte bod, klikněte na něj pravým tlačítkem a klikněte na příkaz Vlastnosti.

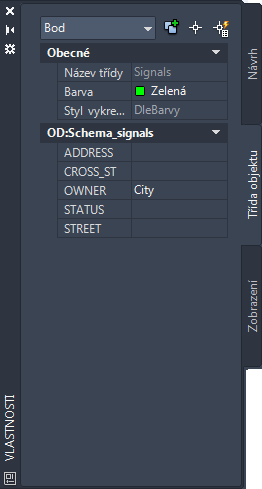

   Pomocí paletyVlastnosti zobrazte nebo změňte vlastnosti pro nový objekt.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Úprava klasifikovaných objektů.
