Pomocí tříd objektů můžete rychle vybrat všechny objekty ve třídě a změnit jejich vlastnosti. Tím nezměníte vlastní definici třídy objektů, ale pouze vlastnosti objektů v této třídě objektů.
Poznámka: V tomto cvičení se používá mapa vytvořená ve Cvičení 1: Tvorba objektů pomocí tříd objektů.
Změna barvy klasifikovaných parcel
- Jestliže není otevřený dříve vytvořený soubor ObjectClass.dwg, otevřete jej. Klikněte na nabídku
Otevřít Výkres.
- Na kartě Prohlížeč mapy podokna Úlohy klikněte pravým tlačítkem na název třídy objektů Parcely.
- Klikněte na příkaz Vybrat klasifikované objekty.
Vyberou se všechny objekty klasifikované jako parcely.
- Klikněte pravým tlačítkem myši na jednu z vybraných parcel a klikněte na nabídku Vlastnosti.

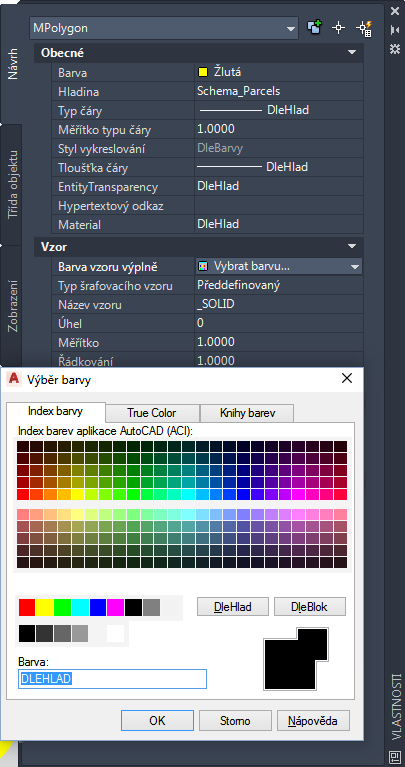

- Na paletě Vlastnosti klikněte na položku Barva výplně vzoru (pod položkou Vzor na kartě Návrh) a vyberte jinou barvu.
Pomocí palety Vlastnosti změňte barvu výplně všech objektů ve třídě objektů Parcely.
- Kliknutím na Ano při výzvě k uložení změn do sady změn změňte barvu parcely v původním souboru. Kliknutím na Ne ji změníte pouze v aktuální mapě.
- Uložte mapu.
Kde se nyní nacházíte
Vytvořili jste a upravili objekty pomocí definic třídy objektů.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 6: Vytvoření metadat klasifikovaného výkresu.
