Nový prvek se po zakreslení automaticky přidá do hladiny, ve které byl vytvořen. Zdroj této hladiny se zaktualizuje tak, aby obsahoval doplněný prvek.
Poznámka: V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili a upravili v předchozích cvičeních.
Vytvoření prvku
- Jestliže ještě není mapa otevřena, otevřete mapu z předchozí lekce.
- Klikněte na nabídku
Otevřít Výkres.
- Přejděte k souboru build_map1.dwg.
- Vyberte jej a klikněte na tlačítko Otevřít.
- Klikněte na nabídku
- Klikněte pravým tlačítkem na hladinu Parcely a vyberte příkaz Zoom na rozsah.
- Klikněte na .
Zobrazí se dialog Vybrat hladinu.
- V dialogu vyberte parcely a klikněte na tlačítko OK.
- Klikněte na počátek nové parcely na mapě.
Klikněte na oblast na hranici města.
- Kliknutím na další tři body definujte začátek parcely a její první tři strany.

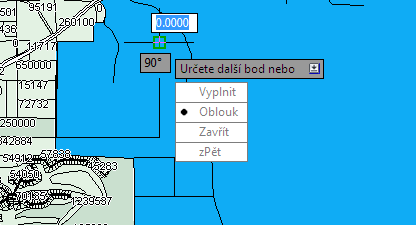

- Po stisknutí klávesy se šipkou dolů na klávesnici se zobrazí nabídka možností pro dynamické zadání čáry.
- Stiskněte znova šipku dolů, dokud se vedle příkazu Zavřít nezobrazí tečka, která označuje jeho výběr.
Pomocí dynamického zadání nakreslete parcelu.
- Stisknutím klávesy Enter polygon uzavřete.
- V nabídce dynamického zadání vyberte příkaz Konec a příkaz tím ukončete.
Parcela je hotová a zobrazí se Tabulka dat.
Poznámka: Pokud je Tabulka dat ukotvená, zobrazte ji přesunutím kurzoru na ni. Jestliže se Tabulka dat nezobrazí automaticky, ve Správci zobrazení vyberte hladinu Parcely a klikněte na tlačítko Tabulka.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Přidání informací o nové parcele.
