Zkontrolujte a upravte hodnoty parametrů kót tvarů řezů jiných ocelových rámových konstrukčních prvků.
Tyto vlastnosti jsou vytvořeny z parametru kategorie rodiny tvarů řezů prvku.
| Tvar řezu | Dostupné parametry kót tvarů |
|---|---|

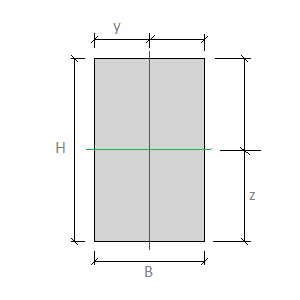

Obdélníková tyč
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

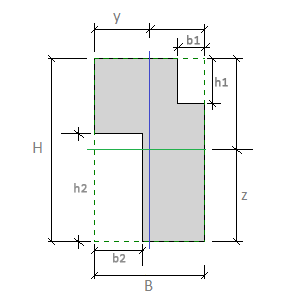

Obdélníkový řez
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu h1. Výška horního řezu: Výška horního řezu ve tvaru obdélníkového řezu b1. Šířka horního řezu: Šířka horního řezu ve tvaru obdélníkového řezu h2. Výška dolního řezu: Výška horního řezu ve tvaru obdélníkového řezu b2. Šířka dolního řezu: Šířka horního řezu ve tvaru obdélníkového řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

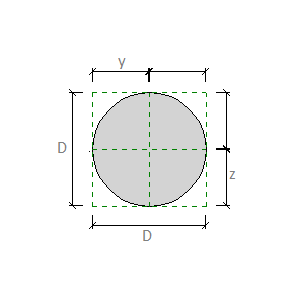

Kulatá tyč
 |
D. Průměr: vnější průměr kulatého tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

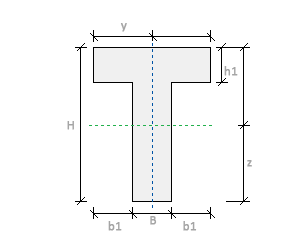

T profil
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu h1. Výška konzoly: Výška příruby konzoly ve tvaru řezu b1. Délka konzoly: Délka příruby konzoly ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

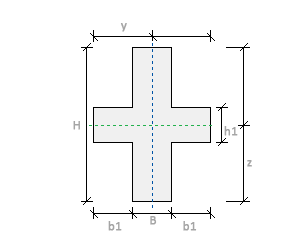

Křížový
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu h1. Výška konzoly: Výška příruby konzoly ve tvaru řezu b1. Délka konzoly: Délka příruby konzoly ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

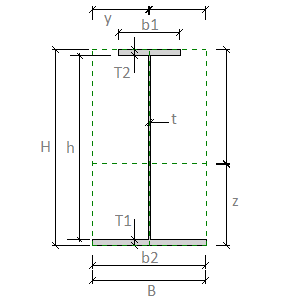

I profil svařované oceli (prolamovaná a svařovaná ocel)
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T2. Tloušťka vrchní příruby: vzdálenost mezi vnějšími povrchy horní příruby ve tvaru řezu prolamovaného nebo svařovaného prvku b1. Šířka vrchní příruby: vnější šířka horní příruby ve tvaru řezu prolamovaného nebo svařovaného prvku T1. Tloušťka spodní příruby: vzdálenost mezi vnějšími povrchy dolní příruby ve tvaru řezu prolamovaného nebo svařovaného prvku b2. Šířka spodní příruby: vnější šířka dolní příruby ve tvaru řezu prolamovaného nebo svařovaného prvku t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu h. Výška stojiny: vzdálenost podél stojiny mezi přírubami ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |
