Zkontrolujte a upravte hodnoty parametrů kót tvarů řezů prvků rámových konstrukcí, které byly vyrobeny ze za tepla válcované oceli.
Tyto vlastnosti jsou vytvořeny z parametru kategorie rodiny tvarů řezů prvku.
| Tvar řezu | Dostupné parametry kót tvarů |
|---|---|
Standardní trubka
 |
D. Průměr: vnější průměr kulatého tvaru řezu T. Tloušťka návrhu stěny: tloušťka kolmého návrhu mezi vnitřním a vnějším povrchem tvaru řezu t. Jmenovitá tloušťka stěny: průměrná kolmá vzdálenost mezi vnitřním a vnějším povrchem tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

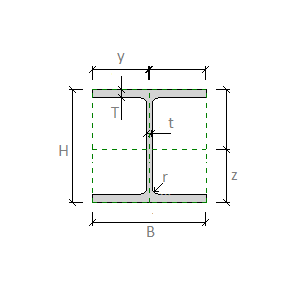

Rovnoběžná příruba ve tvaru I
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

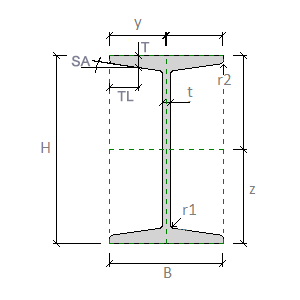

Skloněná příruba ve tvaru I
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu TL.Umístění tloušťky příruby: vzdálenost od konce skloněné příruby k místu, kde se měří tloušťka příruby SA.Úhel skloněné příruby: úhel mezi rovinou skloněné příruby a horizontální rovinou ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r1. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou r2. Zaoblení příruby: poloměr zaoblení na konci příruby ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |
Široká příruba ve tvaru I
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

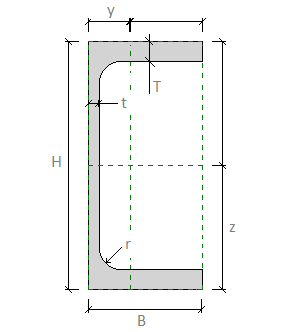

C profil, rovnoběžná příruba
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

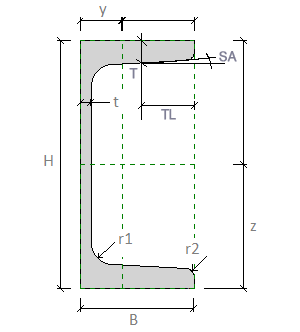

C profil, skloněná příruba
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu TL.Umístění tloušťky příruby: vzdálenost od konce skloněné příruby k místu, kde se měří tloušťka příruby SA.Úhel skloněné příruby: úhel mezi rovinou skloněné příruby a horizontální rovinou ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r1. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou r2. Zaoblení příruby: poloměr zaoblení na konci příruby ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |
Úhel ve tvaru L
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r1. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou r2. Zaoblení příruby: poloměr zaoblení na konci příruby ve tvaru řezu r3.Zaoblení horní části stojiny: poloměr zaoblení v horní části stojiny ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy alpha. Úhel hlavních os: rotační úhel mezi hlavními osami a referenčními rovinami příčných řezů. Tato možnost je uvedena jako parametr rodiny konstrukčních analýz. |

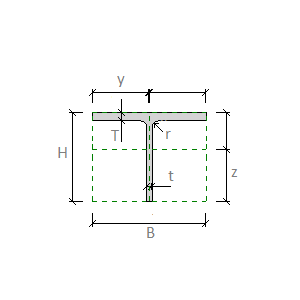

Rozdělení ve tvaru I, rovnoběžná příruba
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

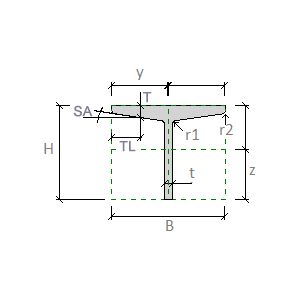

Rozdělení ve tvaru I, skloněná příruba
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu T. Tloušťka příruby: vzdálenost mezi vnějšími povrchy příruby ve tvaru řezu TL.Umístění tloušťky příruby: vzdálenost od konce skloněné příruby k místu, kde se měří tloušťka příruby SA.Úhel skloněné příruby: úhel mezi rovinou skloněné příruby a horizontální rovinou ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu r1. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou r2. Zaoblení příruby: poloměr zaoblení na konci příruby ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |

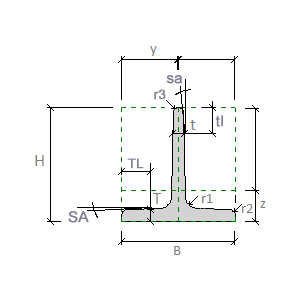

Konstrukční spoje T
 |
B. Šířka: vnější šířka tvaru řezu H. Výška: vnější výška tvaru řezu TL.Umístění tloušťky příruby: vzdálenost od konce skloněné příruby k místu, kde se měří tloušťka příruby SA.Úhel skloněné příruby: úhel mezi rovinou skloněné příruby a horizontální rovinou ve tvaru řezu t. Tloušťka stojiny: vzdálenost mezi vnějšími povrchy stojiny ve tvaru řezu tl.Umístění tloušťky stojiny: vzdálenost od konce skloněné stojiny k místu, kde se měří tloušťka stojiny sa.Úhel skloněné stojiny: úhel mezi rovinou skloněné stojiny a vertikální rovinou ve tvaru řezu r1. Zaoblení stojiny: poloměr zaoblení mezi stojinou a přírubou r2. Zaoblení příruby: poloměr zaoblení na konci příruby ve tvaru řezu r3.Zaoblení horní části stojiny: poloměr zaoblení v horní části stojiny ve tvaru řezu y. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél horizontální osy z. Horizontální těžiště: vzdálenost od těžiště tvaru řezu k levé mezní oblasti podél vertikální osy |
