Geometrii řezu je možné vytvořit podle pásnice protínajících se nosníků se souvisejícími přípoji mezi prvky.
Vytvoření parametrického zkrácení podle pásnice ocelového prvku
- Klikněte na kartu Ocel
panel Parametrické řezy rozevírací nabídka Pokos
(Zkrácení podle pásnice).
- Vyberte ocelové prvky, které chcete oříznout.
- Stiskněte klávesu <Enter>.

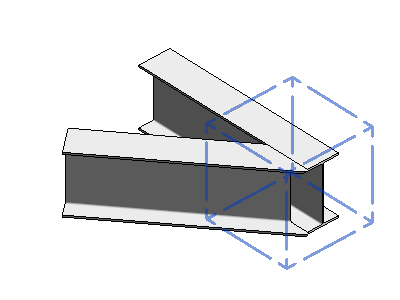

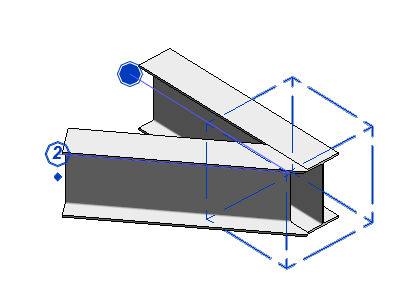

Zkrácení se provede podle pásnice protínajícího prvku. Dílčí přípoj se zobrazí jako čárkované pole. Kliknutím na symbol kosočtverce pod popiskem s číslem je možné změnit prvek řezaný nástrojem Zkrácení podle pásnice.
- Výběrem pole přípoje získáte přístup k instanci a vlastnostem typu dílčího přípoje.

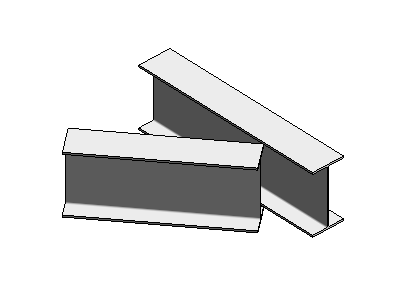

Řezy provedené nástrojem Zkrácení podle pásnice jsou viditelné pouze v případě, že je možnost Úroveň detailů pohledu nastavena na hodnotu Jemná.
