O výztuži volného tvaru

Pomocí volného tvaru výztuže se vyplní povrchy nepravidelně tvarovaných hostitelů s proměnným rovinným i nerovinným rozmístěním.

Volný tvar výztuže umístíte určením referenčních povrchů podél hostitele a rozvržení sady výztuží a definováním vlastnosti výztuží. Vyplní jakýkoli rovinný nebo složitý 3D konstrukční prvek. Při tvorbě detailů existuje několik rozdílů mezi volným tvarem výztuže a výztuží řízené tvarem. Volný tvar výztuže se v určitých situacích chová odlišně, aby byla zachována věrnost parametrů a geometrie modelu.

Volný tvar výztuže je součástí kategorie Konstrukční výztuž a má všechny asociované vlastnosti. Vytvořte jednoduché tyče nebo sady se společnými atributy výztuží, například háky, množství, délky tyčí, celkové délky tyčí a automatické číslování. Podobně můžete přidat volný tvar výztuže do sestav a skupin.

Platní hostitelé volného tvaru výztuže

Stejně jako v případě výztuže řízené tvarem můžete umístit volný tvar výztuže do jakéhokoli prvku aplikace Revit, který může být hostitelem výztuže. Všechny plochy vybrané jako reference pro definování sady nebo úpravu konců tyčí musí patřit k prvku, který může být hostitelem výztuže. Lze vybrat více ploch, avšak hostitelské plochy musí sdílet stejný konstrukční prvek.

Vazby

Vazby volného tvaru výztuže nastaví a zamknou geometrii jednotlivých instancí výztuží s ohledem na její definující reference a betonový hostitelský prvek. Volný tvar výztuže odvozuje svou geometrii z průsečíku určených referenčních ploch a reaguje na změny těchto referencí.

Přímou úpravou instancí volného tvaru výztuže a sad výztuží se odstraní vazby do hostitele. Patří sem kopírování, přesouvání, otáčení nebo zrcadlení výztuží a také přidávání tyčí do sestav a skupin. Výztuž, která ztratí vazby, již nebude reagovat na změny geometrie konstrukčního prvku.

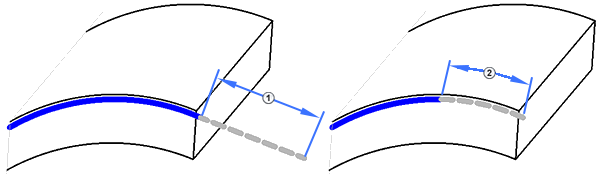

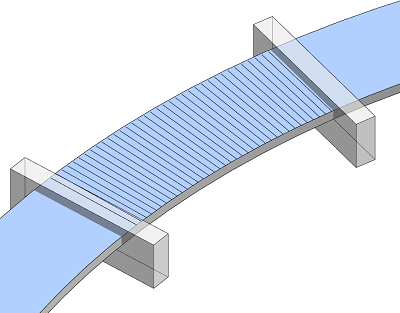

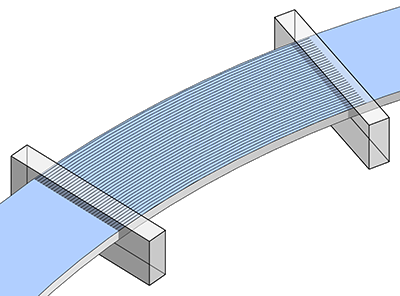

Volný tvar výztuže se automaticky prodlouží nebo zkrátí k nejbližším hostitelským plochám. Jak můžete vidět na následujícím obrázku, prodloužení jsou vedena tečně ke konci , zatímco zkrácení vzniká podél křivky .

K vytvoření vazby výztuže můžete použít také jinou geometrii.

Závitové spojky

Volný tvar výztuže můžete připojit pomocí závitových spojek výztuží. Zakončení budou také použita na konce výztuží v přípoji závitové spojky. Po provedení změn výztuže se zobrazí výzva k odstranění závitových spojek a nebudou přeneseny žádné změny mezi připojenými sadami. Ujistěte se, že umístění volného tvaru výztuže je dokončeno, nebo bude třeba znovu použít závitové spojky na výztuž.
