Auf der Unterobjektebene "Kante" eines bearbeitbaren Patch-Objekts können Sie einzelne und mehrere Kanten auswählen und mit Standardmethoden verschieben, drehen und skalieren. Sie können auch mit gedrückter Umschalttaste eine Kante ziehen, um ein neues Patch zu erstellen. Wenn Sie während der Kantenextrusion die Umschalttaste gedrückt halten, wird ein neues Element erstellt.
Prozeduren
So geben Sie innere Kanten frei:
- Auf der Patch-Ebene können Sie die Vorgabe Patch für Patch ändern, indem Sie mit der rechten Maustaste auf ein Patch klicken und im Quadrant "Hilfsmittel 1" (oben links) des Quad-Menüs die Option "Innen manuell" auswählen. Wenn Sie danach eine Begrenzungskante verschieben, verhalten sich die Innenkanten nicht linear. Die Innenkanten sind nicht mehr an die Begrenzungskante gesperrt.
Warnung: Wenn Sie ein Patch auf die Vorgabeeinstellung zurücksetzen, gehen alle mit "Innen manuell" vorgenommenen Änderungen verloren.
Wenn Sie eine Außen- oder Begrenzungskante eines Patches verschieben, werden die angrenzenden Innenkanten normalerweise gesperrt, sodass sie sich parallel mit der Begrenzungskante bewegen. Dadurch wird über das gesamte Patch hinweg ein einheitlicher Übergang geschaffen. Diese Vorgabeeinstellung wird "Innen automatisch" genannt.
Benutzeroberfläche
Rollout "Auswahl"
- Offene Kanten auswählen
-
Wählt alle Kanten aus, die von einem einzigen Patch verwendet werden. Diese Option können Sie zur Fehlerbehebung bei Oberflächen verwenden, denn dadurch werden offene Kanten hervorgehoben.
Weitere Informationen zu den anderen Steuerelementen in diesem Rollout finden Sie unter Rollout "Auswahl" (Bearbeitbares Patch ).
Rollout "Weiche Auswahl"
Informationen zu den Einstellungen des Rollouts "Weiche Auswahl" finden Sie unter Rollout "Weiche Auswahl".

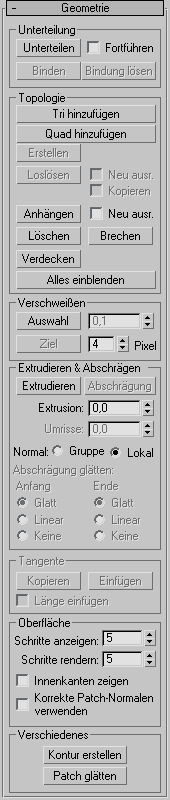

Rollout "Geometrie"
Eine detaillierte Beschreibung dieser Steuerelemente finden Sie unter Rollout Geometrie (Patch ).
