U-Erhebungsfläche

Eine U-Erhebungsfläche interpoliert eine Oberfläche aus mehreren Kurven-Unterobjekten. Die Kurven werden zu den U-Achsenkonturen der Oberfläche.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout Oberflächen erstellen > Gruppenfeld Abhängige Oberflächen > U erheben
• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (U-Erhebungsfläche erstellen)

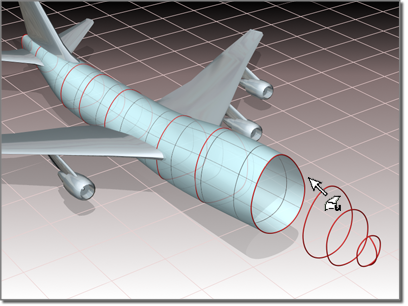

Verwenden mehrerer Kurven zum Erstellen einer U-Erhebungsfläche

Tipps

• Eine U-Erhebung kann eine sehr dichte Oberfläche darstellen. Um die Leistung bei der Arbeit mit Ansichtsfenstern zu verbessern, legen Sie für die Flächenannäherung von Ansichtsfenstern "Krümmung" fest.
• Sie können die U-Erhebungs-Erstellung beschleunigen, indem Sie sicherstellen, dass die zu erhebenden Kurven die gleiche Anzahl von KS in der gleichen Reihenfolge enthalten (die Kurven müssen alle in die gleiche Richtung weisen). Außerdem werden KS-Kurven schneller verarbeitet als Punktkurven.
• Wenn Sie die Anzeige der abhängigen Unterobjekte deaktivieren (einschließlich der U-Erhebung selbst), wird die interaktive Leistung beim Erstellen einer U-Erhebung ebenfalls verbessert. Der Vorgabe-Tastaturbefehl für die Anzeige abhängiger Unterobjekte ist Strg+D (die Option "Tastaturbefehle überschreiben (ein/aus)" muss dazu aktiviert sein).

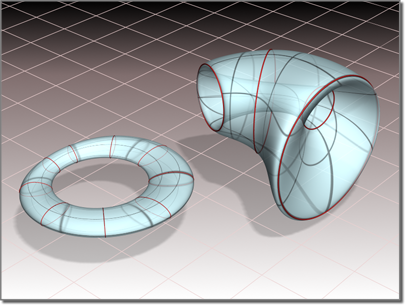

  Geschlossene U-Erhebungen

Automatisches Anhängen von Kurven

Bei der Erstellung von U-Erhebungen können Sie Kurven auswählen, die noch keine Unterobjekte des aktiven NURBS-Modells sind. Sie können ein anderes Kurvenobjekt oder Spline-Objekt in der Szene auswählen. Wenn Sie diese Kurve auswählen, wird sie wie durch Klicken auf die Schaltfläche "Anhängen" automatisch an das aktuelle Objekt angehängt.

Warnung: Wenn die Kurve, die Sie anhängen, ein Unterobjekt eines anderen NURBS-Modells ist, wird das gesamte Modell (d. h. das übergeordnete NURBS-Objekt der Kurve) ebenfalls angehängt.

Wenn Sie den Mauszeiger über eine Kurve bewegen, die nicht Teil des aktiven NURBS-Objekts ist, wird durch Änderung der Cursor-Form angezeigt, dass Sie die Kurve auswählen können, die Kurve wird jedoch nicht blau hervorgehoben.

Prozeduren

So erstellen Sie eine U-Erhebungsfläche

Das NURBS-Objekt muss mindestens zwei Kurven enthalten.

1. Aktivieren Sie in der NURBS-Erstellungsgruppe (U-Erhebungsoberfläche erstellen).
2. Klicken Sie auf die erste Kurve.
3. Klicken Sie nacheinander auf weitere Kurven.


   Die U-Erhebung wird erstellt. Sie wird über die Kurven "gedehnt", wenn Sie klicken. Die Reihenfolge, in der Sie auf die Kurven klicken, kann sich auf die Kontur der U-Erhebungsfläche auswirken. Die Namen der Kurven werden im Erstellungs-Rollout "U-Erhebungsfläche" angezeigt.

   Sie können während der Erstellung einer U-Erhebung die Rücktaste betätigen, um die Kurve, auf die Sie zuletzt geklickt haben, aus der Liste der U-Erhebungskurven zu entfernen.

   Mit der Option "Normalen umkehren" können Sie die Oberflächennormalen beim Erstellen umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)

4. Drücken Sie die rechte Maustaste, um die Erstellung der U-Erhebung abzuschließen.

So erstellen Sie eine U-Erhebung mit automatischem Anhang (Beispiel)

1. Erstellen Sie zur Erstellungsgruppe und erstellen Sie mindestens drei unabhängige KS- oder Punkt-NURBS-Kurven.
2. Wechseln Sie zur Modifikatorgruppe. Aktivieren Sie in der NURBS-Erstellungsgruppe (U-Erhebungsoberfläche erstellen).
3. Wählen Sie die Kurven für die Erhebung in der entsprechenden Reihenfolge aus.

   3ds Max erstellt die U-Erhebung. Sie brauchen die Kurven nicht als NURBS-Oberfläche auszublenden oder an ein vorhandenes NURBS-Modell anzuhängen.

   Wenn Sie den Mauszeiger über eine Kurve bewegen, die nicht Teil des aktiven NURBS-Objekts ist, wird durch Änderung der Cursor-Form angezeigt, dass Sie die Kurve auswählen können, die Kurve wird jedoch nicht blau hervorgehoben.

Benutzeroberfläche

Während ein U-Erhebungs-Unterobjekt ausgewählt ist, wird unten in der Modifikatorgruppe ein Rollout mit den U-Erhebungs-Parametern angezeigt. Dieses Rollout wird nur angezeigt, wenn genau ein U-Erhebungs-Unterobjekt gewählt ist. Sie können jeweils nur eine U-Erhebung bearbeiten, deshalb wird dieses Rollout im Gegensatz zu anderen NURBS-Unterobjekten nicht angezeigt, wenn mehrere U-Erhebungs-Unterobjekte gewählt sind.

Wenn Sie Erhebungs- und Sweep-Oberflächen erstellen, haben Sie Zugriff auf alle Parameter und auf einige Bearbeitungsoperationen der Oberfläche. Sie können Anfangspunkte auf Kurven umkehren und festlegen, während Sie die Oberfläche erstellen. Mit den Pfeiltasten können Sie die Reihenfolge der Kurven ändern und über die Schaltfläche "Entfernen" Kurven löschen.

Tipp: Wenn Sie ein U-Erhebungs-Unterobjekt bearbeiten, schließen Sie das Rollout "Fläche allgemein", um das Rollout "U-Erhebungsfläche" besser sehen zu können.

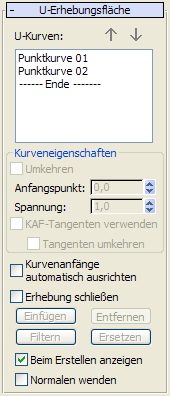

Rollout "U-Erhebungsfläche" (bei Erstellung)

U-Kurven

Diese Liste enthält die Namen der Kurven, auf die Sie klicken, und zwar in der Reihenfolge, in der Sie darauf klicken. Wählen Sie Kurven durch Klicken auf den Namen aus. In Ansichtsfenstern wird die gewählte Kurve blau angezeigt. Zunächst ist die erste Kurve gewählt.

Sie können jederzeit mehrere Kurven auswählen. Dies ist nützlich, wenn Sie die Schaltfläche "Kurven bearbeiten" verwenden.

Pfeilschaltflächen

Verwenden Sie diese, um die Reihenfolge der zum Erstellen der U-Erhebung verwendeten Kurven zu ändern. Wählen Sie eine Kurve aus der Liste, und bewegen Sie die Auswahl dann über die Pfeilschaltflächen nach oben oder unten.

Diese Schaltflächen sind während der Erstellungszeit verfügbar.

Bereich "Kurveneigenschaften"

Diese Steuerelemente wirken sich auf einzelne, in der U-Kurven-Liste ausgewählte Kurven aus, im Gegensatz zu den Eigenschaften der Erhebungsoberfläche allgemein. Sie sind nur aktiviert, wenn Sie eine Kurve in der U-Kurvenliste ausgewählt haben.

Umkehren

Wenn diese Option aktiviert ist, wird die Richtung der gewählten Kurve umgekehrt.

Anfangspunkt

Passt die Position des Anfangspunkts der Kurve an.

Dieses Steuerelement ist deaktiviert, wenn die Kurve nicht geschlossen ist.

Während Sie die Anfangspunkte anpassen, zeigt die Software mit einer gepunkteten blauen Linie zwischen den Punkten deren Ausrichtung an. Die Oberfläche wird nicht angezeigt, damit die Anpassung nicht verlangsamt wird. Wenn Sie die Maustaste loslassen, wird die Oberfläche wieder eingeblendet.

Spannung

Passt die Spannung der Erhebung an der Stelle an, an der sie die Kurve schneidet.

KAF-Tangenten verwenden

Wenn es sich bei der Kurve um eine Kurve auf Oberfläche handelt, bewirkt die Aktivierung dieser Option, dass die U-Erhebung die Tangente der Oberfläche nutzt. Dadurch können Sie eine Erhebung mit einer Oberfläche glatt verschmelzen. Vorgabe = Deaktiviert.

Diese Option ist deaktiviert, wenn die Kurve keine Punkt- oder KS-Kurve auf Oberfläche ist.

Tangenten umkehren

Kehrt die Richtung der Tangenten für die betreffende Kurve um.

Diese Option ist deaktiviert, wenn die Kurve keine Punkt- oder KS-Kurve auf Oberfläche ist und die Option KAF-Tangenten verwenden nicht aktiviert ist.

Kurvenanfänge automatisch ausrichten

(Deaktiviert.)

Erhebung schließen

(Deaktiviert.)

Einfügen

(Deaktiviert.)

Entfernen

Entfernt eine Kurve aus der U-Erhebungsoberfläche. Wählen Sie die Kurve in der Liste, und klicken Sie dann auf "Entfernen".

Diese Schaltfläche ist während der Erstellungszeit verfügbar.

Verfeinern

(Deaktiviert.)

Ersetzen

(Deaktiviert.)

Beim Erstellen anzeigen

Wenn diese Option aktiviert ist, wird die U-Erhebungsoberfläche während der Erstellung angezeigt. Wenn sie deaktiviert ist, geht die Erstellung der Erhebungsoberfläche schneller vonstatten. Vorgabe = Deaktiviert.

Normalen umkehren

Kehrt die Richtung der Normalen der U-Erhebung um.

Rollout "U-Erhebungsfläche" (bei Änderungen)

U-Kurven

Diese Liste enthält die Namen der Kurven, auf die Sie klicken, und zwar in der Reihenfolge, in der Sie darauf klicken. Klicken Sie in der Liste auf die Namen der zu wählenden Kurven. In Ansichtsfenstern wird die gewählte Kurve blau angezeigt. Zunächst ist die erste Kurve gewählt.

Sie können jederzeit mehrere Kurven auswählen. Dies ist nützlich, wenn Sie die Schaltfläche "Kurven bearbeiten" verwenden.

Pfeilschaltflächen

Verwenden Sie diese, um die Reihenfolge der zum Erstellen der U-Erhebung verwendeten Kurven zu ändern. Wählen Sie eine Kurve aus der Liste, und bewegen Sie die Auswahl dann über die Pfeilschaltflächen nach oben oder unten.

Diese Schaltflächen sind während der Erstellungszeit verfügbar.

Bereich "Kurveneigenschaften"

Diese Steuerelemente wirken sich auf einzelne, in der U-Kurven-Liste ausgewählte Kurven aus, im Gegensatz zu den Eigenschaften der Erhebungsoberfläche allgemein. Sie sind nur aktiviert, wenn Sie eine Kurve in der U-Kurvenliste ausgewählt haben.

Umkehren

Wenn diese Option aktiviert ist, wird die Richtung der gewählten Kurve umgekehrt.

Anfangspunkt

Passt die Position des Anfangspunkts der Kurve an.

Dieses Steuerelement ist deaktiviert, wenn die Kurve nicht geschlossen ist.

Während Sie die Anfangspunkte anpassen, zeigt die Software mit einer gepunkteten blauen Linie zwischen den Punkten deren Ausrichtung an. Die Oberfläche wird nicht angezeigt, damit die Anpassung nicht verlangsamt wird. Wenn Sie die Maustaste loslassen, wird die Oberfläche wieder eingeblendet.

Spannung

Passt die Spannung der Erhebung an der Stelle an, an der sie die Kurve schneidet.

KAF-Tangenten verwenden

Wenn es sich bei der Kurve um eine Kurve auf Oberfläche handelt, bewirkt die Aktivierung dieser Option, dass die U-Erhebung die Tangente der Oberfläche nutzt. Dadurch können Sie eine Erhebung mit einer Oberfläche glatt verschmelzen. Vorgabe = Deaktiviert.

Diese Option ist deaktiviert, wenn die Kurve keine Punkt- oder KS-Kurve auf Oberfläche ist.

Tangenten umkehren

Kehrt die Richtung der Tangenten für die betreffende Kurve um.

Diese Option ist deaktiviert, wenn die Kurve keine Punkt- oder KS-Kurve auf Oberfläche ist und die Option KAF-Tangenten verwenden nicht aktiviert ist.

Kurvenanfänge automatisch ausrichten

Wenn diese Option aktiviert ist, werden die Anfangspunkte aller Kurven in der U-Erhebung ausgerichtet. 3ds Max wählt die Position der Anfangspunkte aus. Durch die automatische Ausrichtung werden die Verdrehungen in der Erhebungsoberfläche verringert. Vorgabe = Deaktiviert.

Erhebung schließen

Wenn es sich bei der Erhebung ursprünglich um eine offene Oberfläche handelte, kann sie durch Einfügen eines neuen Segments, das die erste mit der letzten Kurve verbindet, geschlossen werden, indem Sie diese Option aktivieren. Vorgabe = Deaktiviert.

Einfügen

Fügt der U-Erhebungsoberfläche eine Kurve hinzu. Klicken Sie, um "Einfügen" zu aktivieren, und klicken Sie dann auf die Kurve. Die Kurve wird vor der gewählten Kurve eingefügt. Um eine Kurve am Ende einzufügen, müssen Sie zuerst die Markierung "----Ende-----" in der Liste hervorheben.

Entfernen

Entfernt eine Kurve aus der U-Erhebungsoberfläche. Wählen Sie die Kurve in der Liste, und klicken Sie dann auf "Entfernen".

Diese Schaltfläche ist während der Erstellungszeit verfügbar.

Verfeinern

Filtert die U-Erhebungsoberfläche. Aktivieren Sie "Filtern" durch Klicken, und klicken Sie dann auf eine U-Achsen-Isokurve auf der Oberfläche. (Wenn Sie die Maus über die Oberfläche ziehen, werden die verfügbaren Kurven markiert.) Die Kurve, auf die Sie klicken, wird in eine KS-Kurve umgewandelt und in die Erhebung und die U-Kurvenliste eingefügt. Wie beim Filtern einer Punktkurve kann sich die Oberflächenkrümmung einer U-Erhebungskurve beim Filtern leicht verändern. Wenn Sie die Oberfläche durch Hinzufügen einer U-Kurve gefiltert haben, können Sie die Kurve mit "Kurve bearbeiten" ändern.

Ersetzen

Ersetzt eine U-Kurve durch eine andere Kurve. Wählen Sie eine U-Kurve aus, klicken Sie auf "Ersetzen", und klicken Sie dann auf die neue Kurve in einem Ansichtsfenster. Verfügbare Kurven werden hervorgehoben, wenn Sie mit der Maus ziehen.

Diese Schaltfläche ist nur aktiviert, wenn Sie eine einzelne Kurve in der U-Kurvenliste ausgewählt haben.

Isokurven anzeigen

Wenn diese Option aktiviert ist, zeigt die Software die V-Achsen-Isokurven der U-Erhebung ebenso wie die zum Erstellen der Erhebung verwendeten U-Achsenkurven an. Die V-Achsenkurven dienen lediglich der Anzeige. Sie können nicht zur Oberflächenkonstruktion eingesetzt werden.

Kurve bearbeiten

Damit können Sie die momentan markierte Kurve bearbeiten, ohne zu einer anderen Unterobjektebene zu wechseln. Klicken Sie, um "Kurve bearbeiten" zu aktivieren. Daraufhin werden die Punkte oder KS der Kurve, und im Fall einer KS-Kurve das Steuergitter, angezeigt. Jetzt können Sie die Punkte oder KS wie gewünscht umwandeln oder ändern, als befänden Sie sich auf der Punkt- oder Kurven-KS-Unterobjektebene. Deaktivieren Sie "Kurve bearbeiten" durch Klicken, um die Bearbeitung der Kurve abzuschließen.

Wenn Sie "Kurven bearbeiten" aktivieren, zeigt die Software alle anwendbaren Rollouts für die ausgewählten Kurven an, einschließlich der Rollouts "Kurve allgemein", "KS" bzw. "Punkt" (je nach Kurventyp) und "KS-Kurve" bzw. "Punktkurve". Diese Rollouts werden unterhalb des Rollouts "U-Erhebung" eingeblendet. Mit ihnen können Sie die Erhebungskurven und deren Punkte oder KS bearbeiten, ohne zwischen den Unterobjektebenen wechseln zu müssen.

Tipp: Wenn Sie Kurven in einer U-Erhebung bearbeiten, können Sie die Anzeige der Kurven und die Leistung verbessern, indem Sie die U-Erhebung selbst ausblenden. Drücken Sie Strg+D (während Tastaturbefehle überschreiben (ein/aus) aktiviert ist), um die Anzeige abhängiger Unterobjekte (einschließlich U-Erhebungen) zu aktivieren bzw. zu deaktivieren.
