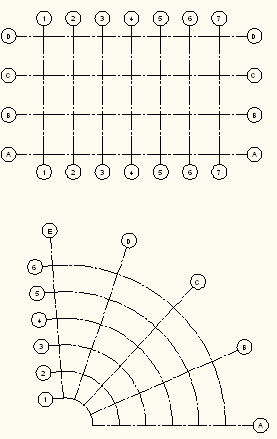

Erstellen Sie Stützenraster mit symmetrischen Seiten mithilfe von Stützenrasterwerkzeugen.
Die obigen Stützenraster werden über ein Werkzeug aus der Werkzeugpalette eingefügt. Bearbeiten Sie die zugehörigen Eigenschaften auf der Eigenschaftenpalette.
Layouttypen für Stützenraster
Es sind drei verschiedene Layouttypen vorhanden, über die die Abstände der Linien in einem Raster gesteuert werden. Der Layouttyp wird für die X- und Y-Ebene getrennt festgelegt.
- Manuell: Sie legen die Position jeder Linie des Konstruktionsrasters fest.
- Wiederholen (feste Rasterfeldgröße): Sie legen einen gleichmäßigen Abstand der Linien des Deckenrasters fest. Die Anzahl der Linien wird durch die Größe des Rasters bestimmt. Wenn sich die Größe des Rasters ändert, werden Linien hinzugefügt oder entfernt. Der Abstand zwischen den Linien bleibt unverändert.
- Gleichmäßig verteilen: Sie legen die Anzahl der Linien des Rasters fest. Der Abstand zwischen den Linien wird durch die Größe des Rasters bestimmt. Wenn sich die Größe des Rasters ändert, wird der Abstand zwischen den Linien entsprechend vergrößert oder verkleinert. Die Anzahl der Linien bleibt unverändert.
Anmerkung: Standardmäßig werden Raster mit gleichmäßig verteilten Linien eingefügt.
