Dynamische Berichte zu Verstößen sind eine wichtige Funktion im Project Explorer-Fenster. Die Berichte zu Verstößen machen Sie umgehend auf Folgendes aufmerksam:
- Bereiche Ihres Entwurfs, die möglicherweise nicht vollständig Ihren Entwurfszielen entsprechen
- Objekte in Ihrem Tiefbaumodell, die als unnormal betrachtet werden
Da Project Explorer stets Echtzeit-Informationen aus dem Tiefbaumodell anzeigt, können Sie mitverfolgen, wie die von Ihnen getroffenen Entwurfsentscheidungen die einzelnen Verstöße beeinflussen.
Wie sieht ein Verstoß aus?
Verstöße werden für den Benutzer auf drei Arten markiert:
- Das Symbol für das Element, das einen Verstoß aufweist, enthält ein kleines Warnsymbol in der Ecke.
- Alle Datenspalten für das Element, das einen Verstoß aufweist, werden (vorgabemäßig) rot und in Fettschrift markiert. Der Schriftstil und die Schriftfarbe für Elemente, die einen Verstoß aufweisen, können vom Benutzer über die Gruppe Voreinstellungen in Project Explorer angepasst werden.

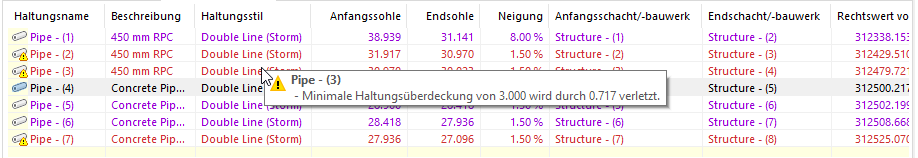

- Wenn Sie den Mauszeiger über ein Element bewegen, das einen Verstoß aufweist, wird eine QuickInfo angezeigt, die detaillierte Informationen enthält. Der Benutzer kann dann den Verstoß beheben, indem er die Änderungen entweder direkt in Project Explorer oder in Civil 3D auf das Element anwendet. Wenn durch die Bearbeitung der Verstoß behoben wird, wird dieser vom Project Explorer-Element entfernt.
Welche Arten von Verstößen werden angezeigt?
Project Explorer bietet Unterstützung für eine wachsende Liste von Verstößen. Die aktuelle Liste lautet wie folgt:
Achsen und Längsschnitte
- Diese Achse enthält keine Objekte.
- Dieser Längsschnitt enthält keine Objekte.
- Längsschnitt-Anfangsstation (Verkettung) liegt außerhalb des Stationsbereichs der zugehörigen Achse.
- Längsschnitt-Endstation (Verkettung) liegt außerhalb des Stationsbereichs der zugehörigen Achse.
- Achsobjekt ist nicht tangential zu einem angrenzenden Achsobjekt.
- Längsschnittobjekt ist nicht tangential zu einem angrenzenden Längsschnittobjekt.
- Achsobjekt entspricht mindestens einer Regel im zugewiesenen Satz von Entwurfsüberprüfungen nicht.
- Längsschnittobjekt entspricht mindestens einer Regel im zugewiesenen Satz von Entwurfsüberprüfungen nicht.
Kanalnetze
- Kanalnetze: Dieses Kanalnetz enthält keine Haltungen oder Schächte/Bauwerke.
- Kanalnetze: Dieses Kanalnetz verweist auf eine fehlende oder ungültige Komponentenliste. (V4.0.2.0)
- Haltungen: Die minimale Haltungsüberdeckung von {x} wird durch {y} verletzt.
- Haltungen: Die maximale Haltungsüberdeckung von {x} wird durch {y} verletzt.
- Haltungen: Das minimale Gefälle von {x} wird durch {y} verletzt.
- Haltungen: Das maximale Gefälle von {x} wird durch {y} verletzt.
- Haltungen: Die minimale Kanallänge von {x} wird durch {y} verletzt.
- Haltungen: Die maximale Kanallänge von {x} wird durch {y} verletzt.
- Haltungen: Dem Anfang dieser Haltung ist kein Schacht/Bauwerk zugewiesen.
- Haltungen: Dem Ende dieser Haltung ist kein Schacht/Bauwerk zugewiesen.
- Schächte/Bauwerke: Es sind keine Haltungen mit diesem Schacht/Bauwerk verbunden.
- Schächte/Bauwerke: Maximaler Durchmesser oder maximale Breite von {x} für mit diesem Schacht/Bauwerk verbundene Haltung(en) wird durch {y} verletzt.
- Schächte/Bauwerke: Maximaler Haltungsabsturz von {x} im Schacht/Bauwerk wird durch {y} verletzt.
- Schächte/Bauwerke: Deckelhöhe von {x} für diesen Schacht/dieses Bauwerk stimmt nicht mit der referenzierten DGM-Höhe von {y} überein.
Querschnitte
- Dieser Querschnitt enthält keine Querschnittsbestandteile.
- Dieser Querschnitt wird nicht für 3D-Profilkörper referenziert.
- Dieser (Elementkanten-)Punktcode ist im referenzierten Codestilsatz nicht vorhanden. (V1.9.9.1)
3D-Profilkörper
- Diese 3D-Profilkörper-Definition ist veraltet.
- Dieser 3D-Profilkörper enthält keine Basislinien.
Punktgruppen
- Diese Punktgruppendefinition ist veraltet.
- Diese Punktgruppe enthält keine Punkte.
DGMs
- Diese DGM-Definition ist nicht mehr aktuell.
- Dieses DGM enthält keine Dreiecke oder Zellen.
Querprofillinien-Gruppen
- Diese Querprofillinien-Gruppe enthält keine Querprofillinien.
AutoCAD-Blöcke
- Es sind keine Referenzen auf diese Blockdefinition in dieser Zeichnung vorhanden.
Objektsätze
- Die Layout-Optionsdatei für diesen Objektsatz ist nicht vorhanden.
- Der Ausgabepfad für diesen Objektsatz ist nicht vorhanden.
- Ein Objekt innerhalb dieses Objektsatzes ist nicht mehr vorhanden.
Fenster Berichtsverlauf
- Der Ausgabepfad für diesen zuvor erstellten Bericht ist nicht mehr vorhanden.
- Diese zuvor erstellte Berichtsdatei ist nicht mehr vorhanden.
