Individuelle Bohr-Featureset-Menüs

Setzen Sie das individuelle Bohr-Featuresetmenü ein, um das gewählte Featureset zu verwalten und zu ändern.

Um das Menü zu öffnen, klicken Sie mit der rechten Maustaste im Explorer auf ein einzelnes Bohr-Featureset.

Aktivieren — Wenn ausgewählt, wird dieses Bohr-Featureset aktiviert und alle aktuell aktiven Bohr-Featuresets deaktiviert. Wenn diese Option abgewählt ist, wird dieses Bohr-Featureset deaktiviert.

Arbeitsebene aktivieren — Wählen Sie dies, um die Arbeitsebene, die zur Erstellung dieses Bohr-Featuresets verwendet wurde, zu aktivieren.

Zeichnen — Wenn ausgewählt, wird das Bohr-Featureset angezeigt. Wählen Sie die Option ab, um sie auszublenden. Diese Option schaltet zwischen und um.

Zu Ordner hinzufügen — Wählen Sie dies, um das Element dem aktiven Ordner hinzufügen. Wenn die Option Ordnernicht verfügbar ist, aktivieren Sie den Ordner.

Anmerkung: Sie können ein Element einem Ordner nur innerhalb des spezifischen Elementtyps hinzufügen. So können Sie z. B. einem NC-Programm-Ordner kein Werkzeugwegelement hinzufügen.

Export — Wählen Sie dies, um Bohrungen als *.xml -Datei zu speichern. Dies zeigt den Featureset exportieren-Dialog an.

Umbenennen – Wählen Sie dies, um das Element umzubenennen.

Bohrungen wählen – Verwenden Sie diese Option, um Bohrungen anhand einer Reihe von Kriterien auszuwählen.

Anmerkung: Ausgewählte Bohrfeatures werden im Grafikfenster und im Explorer gelb angezeigt.

Alles wählen — Wählen Sie dies, um alle Bohrfeatures im Bohr-Featureset auszuwählen (die Farbe wechselt zu Gelb).

Auswahl umkehren — Wählen Sie dies, um den Teil des Bohr-Featuresets, der aktuell ausgewählt ist, abzuwählen und den Teil des Bohr-Featureset, der aktuell nicht-ausgewählt ist, auszuwählen.

Wähle Duplikate — Verwenden Sie diese Option, um alle duplizierten Bohrfeatures (bei denen sich die Bohrfeatures genau aufeinander befinden) im Bohr-Featureset auszuwählen. Dies ist von besonderer Bedeutung, wenn Sie unzureichend definierte Daten importieren. Verwenden Sie diese Option im Zusammenhang mit der Menüoption unter Bohr-Featureset > Ändern > Gewählte Features löschen, um Duplikate zu vermeiden.

Abwählen — Verwenden Sie diese Option, um alle gewählten Bohrfeatures abzuwählen (die Farbe wechselt zu Weiß).

Gewählte Eigenschaften — Wählen Sie dies, um die Ausmaße der gewählten Bohrfeatures im Bohr-Featureset anzuzeigen.

Auswahl sortieren – Wählen Sie diese Option aus, um die Bohrfeatures ebenso wie einen Bohr- oder Ausräumen-Werkzeugweg zu sortieren.

Eigenschaften — Wählen Sie dies, um die Ausmaße des Bohr-Featuresets anzuzeigen.

Bohrungen erstellen – Wählen Sie dies, um Bohrungen mithilfe des Dialogfelds Bohrungen erstellen anzulegen. Weitere Informationen finden Sie unter Bohrungen aus einem Modell erstellen.

Bohrungen ändern — Wählen Sie dies, um die Parameter, die beim Erstellen von Bohrfeatures im Bohr-Featureset verwendet werden, anzuzeigen. Das Dialogfeld Bohrungen ändern wird geöffnet.

Ändern — Wählen Sie dies, um das Bohr-Featureset oder die Bohrfeatures innerhalb des Bohr-Featuresets zu ändern.

• Verbundbohrungen auftrennen — Wählen Sie dies, um alle Verbundbohrungen in einzelne Bohrungen aufzutrennen.
• Bohrungen kombinieren — Wählen Sie dies, um einzelne Bohrungen in Verbundbohrungen zusammenzufügen.
• Bohrungen abschließen — Wählen Sie dies, um die ausgewählten Bohrungen abzuschließen.
• Gewählte Bohrungen umkehren — Wählen Sie dies, um die Bohrungsrichtung der ausgewählten Bohrungen umzukehren. Ober- und Unterseite der Bohrung werden dabei also vertauscht.

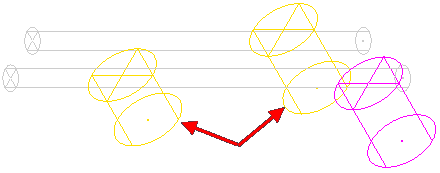

• Aufteilen an Fläche — Wählen Sie dies, um eine Bohrung an der Position aufzuteilen, an der sich mit der Modellfläche schneidet. Die Aufteilung wird am niedrigsten Punkt der Fläche vorgenommen. Dies ist hilfreich, wenn Sie Bohrungen erstellen, die aus Freiformflächen stammen.
• Bohr-Featureset kopieren — Wählen Sie dies, um ein neues Bohr-Featureset mit identischen Bohrfeatures zu erstellen. Diese neue Bohr-Featureset hat denselben Namen wie das ursprüngliche Set, bekommt jedoch _1 als Namensergänzung. Sie können dann das neue Bohr-Featureset ändern.
• Bohr-Featureset kopieren (nur ausgewählt) — Wählen Sie dies, um eine Kopie der gewählten Bohrfeatures des Bohr-Featuresets zu erstellen. Diese neue Bohr-Featureset hat denselben Namen wie das ursprüngliche Set, bekommt jedoch _1 als Namensergänzung. Sie können dann das neue Bohr-Featureset ändern.
• Gewählte Bohrungen löschen — Wählen Sie dies, um die gewählten Bohrungen zu löschen.

Bohr-Featureset entsperren — Wählen Sie dies, um das Bohr-Featureset zu entsperren, damit Sie es ändern können. Dies überschreibt alle Sperren im Bohr-Featureset.

Lösche aus Ordner — Wählen Sie dies, das alle Bohr-Featureset aus dem aktuellen Ordner zu löschen.

Bohr-Featureset löschen — Wählen Sie dies, um das Bohr-Featureset zu löschen.
