Hinzufügen von zusätzlichen Schraffurgrenzlinien

Sie können ein Schraffurmuster ändern, um zusätzliche Schraffurgrenzlinien zum Erstellen von Inseln oder vollständig getrennten Bereichen hinzuzufügen. Alle Schraffurbereiche bleiben Teil desselben Schraffurobjekts. Alle an einem Bereich vorgenommenen Änderungen wirken sich auf alle Bereiche aus, die zu dieser Schraffur gehören.

So fügen Sie Schraffurgrenzlinien getrennten Bereichen hinzu

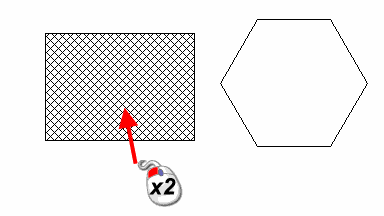

1. Doppelklicken Sie auf die Schraffur des Musters, die Sie kopieren möchten. Daraufhin wird das Dialogfeld Schraffur angezeigt.

   Angenommen, wir haben Folgendes:



2. Falls erforderlich, ändern Sie das Muster der Schraffur mit dem Dialogfeld Schraffur. Klicken Sie im Dialogfeld nicht auf OK.

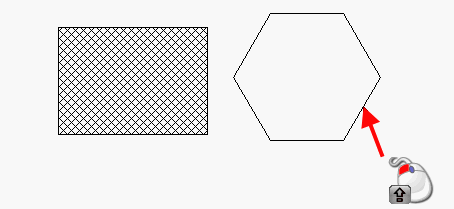

3. Verwenden Sie die Umschalttaste und klicken Sie auf ein Drahtmodellobjekt als Start der neuen Grenzlinie. Die Erstelle Schraffur-Symbolleiste wird angezeigt.



4. Verwenden Sie die Erstelle Schraffur-Symbolleiste zum Auswählen der Grenzlinie.

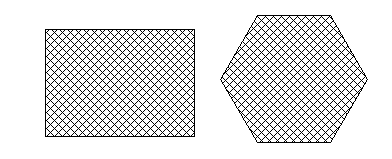

   Die neue zusammengesetzte Kurve wird als zusätzliche Grenzlinie der ursprünglichen Schraffur hinzugefügt und hat das gleiche Muster und die gleichen Abstände:



5. Klicken Sie im Dialogfeld Schraffur auf OK, um die Änderungen zu speichern.

Anmerkung: Wenn Sie eine zusammengesetzte Kurve auswählen, wird die Erstelle Schraffur-Symbolleiste nicht angezeigt und die zusammengesetzte Kurve als Grenzlinie ausgewählt.

So fügen Sie Schraffurgrenzlinien zum Erstellen einer Insel hinzu

1. Doppelklicken Sie auf die Schraffur des Musters, wie in der folgenden Abbildung gezeigt, um das Dialogfeld Schraffur zu öffnen:



2. Falls erforderlich, ändern Sie das Schraffurmuster mithilfe des Dialogfelds Schraffur. Klicken Sie nicht auf OK.
3. Verwenden Sie die Umschalttaste und klicken Sie auf das Drahtmodellobjekt, das die Grenzlinie der neuen Insel bildet. Die Erstelle Schraffur-Symbolleiste wird angezeigt.



   Anmerkung: Bei Auswahl einer zusammengesetzten Kurve wird die Erstelle Schraffur-Symbolleiste nicht angezeigt und die zusammengesetzte Kurve als Grenzlinie ausgewählt.
4. Verwenden Sie die Erstelle Schraffur-Symbolleiste zum Auswählen der Grenzlinie:



   In diesem Beispiel wird die Schraffur aus dem von der zusammengesetzten Kurve umschlossenen Bereich entfernt, wodurch eine Insel entsteht:



5. Klicken Sie im Dialogfeld Schraffur auf OK, um die Änderungen zu speichern.

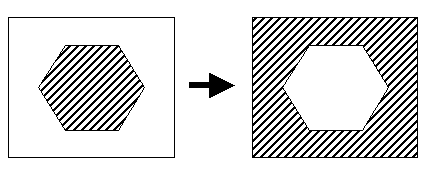

Sie können auch die Schraffur von einer Insel zu einer äußeren Grenzlinie erweitern und die vorhandene Schraffur entfernen:

Anmerkung: Die Grenzlinie innerhalb der vorhandenen Schraffur oder um diese herum muss eine zusammengesetzte Kurve sein.
